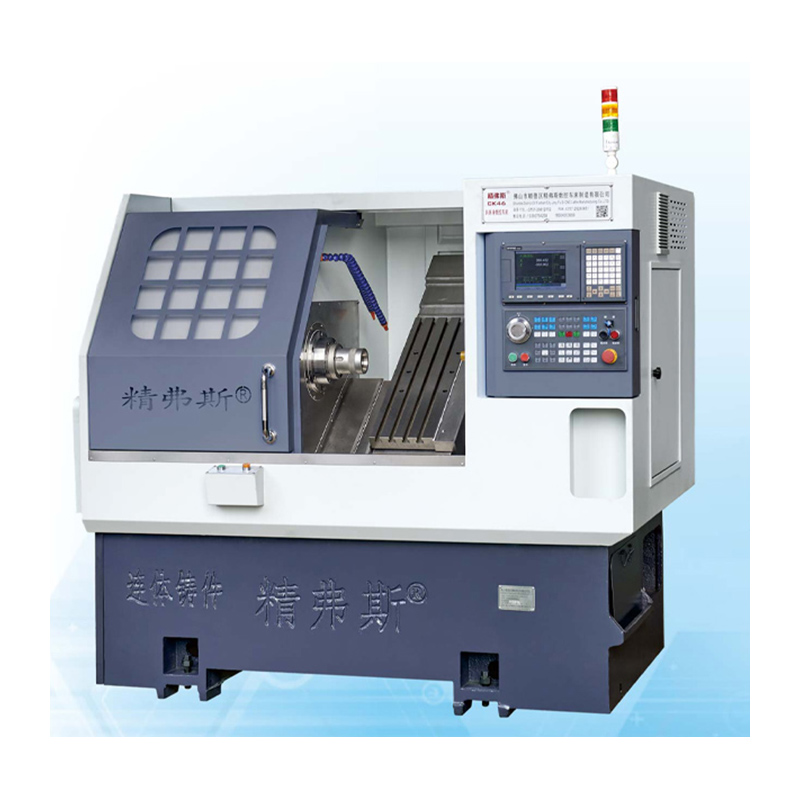

Sústruhajúca zlúčenina CNC sústruh

Definujúcim aspektom sústruženia CNC sústruženia Jingfusi® je jeho skalná a odolná konštrukcia. To zaisťuje, že bez ohľadu na najnáročnejšie pracovné zaťaženie zachováva neochvejnú presnosť a konzistentný výkon. Tento stroj sa môže pochváliť vysokou posteľou a lineárnymi vodiacimi koľajnicami.

Model:CK76DTY

Odoslať dopyt

Popis produktu

Otočenie mlyning zlúčeniny CNC sústruhová výroba Úvod Úvod

Vysoko kvalitná sústruhajúca zlúčenina CNC sústruh dodávaná výrobcom Jingfusi® je konečným riešením pre presné obrábanie a výrobu.

Hlavnou hodnotou tohto špičkového mlyna-mlyningu CNC sústruhu je v zásade zabezpečiť jedinečnú presnosť, účinnosť a všestrannosť na zvládnutie prísnosti moderných výrobných procesov. Náš sústruhový sústruhový sústruh CNC využíva špičkovú technológiu na presné a rýchle vykonávanie rôznych operácií, ako sú otáčanie, mletie, vŕtanie a poklepanie.

Nielen to, sústruhajúca zlúčenina CNC Lathe je tiež vybavená vysokorýchlostným vreteným motorom, aby sa zabezpečilo rýchlejšie a presnejšie rýchlosti rezania počas spracovania. Táto vlastnosť je obzvlášť kritická pri zložitých úlohách obrábania, pretože môže výrazne skrátiť čas výrobného cyklu pri zachovaní vysokej presnosti.

Vstavaný riadiaci systém CNC tohto strojového nástroja navyše prijíma užívateľsky prívetivý dizajn, čo uľahčuje a rýchlo pre začiatočníkov aj skúsených operátorov dokončenie nastavenia a prevádzky obrábania. Táto funkcia z nej robí ideálnu voľbu pre workshopy, malé podniky a dokonca aj veľké výrobné závody.

Ďalším vrcholom sústruženia CNC sústruženia zloženia sú jeho silné schopnosti spracovania. S veľkým hojdaním na posteli a veľkou vzdialenosťou medzi centrami dokáže ľahko zvládnuť veľké obrobky rôznych veľkostí a tvarov, aby vyhovovali takmer všetkým potrebám obrábania.

Zoznam parametrov sústruženia CNC sústruženia

položka	Model sústruhu	jednotka	Ck46dty	Ck52dty
Spracovanie	Maximálny priemer rotácie vretena	mm	Ø 600
	Maximálna dĺžka vonkajšieho kruhu	mm	300
	Maximálny priemer	mm	Ø 45	Ø 55
hlavná os	Maximálna rýchlosť vretena	r/min	6000 (nastavenie 4500)	4200 (nastavenie 3500)

	Typ hlavy vretena		A2-5	A2-6
	Priemer vretena	mm	Ø 56	Ø 66
kŕmenie	X/z/y osi maximálny zdvih	mm	800/400/± 60


	90 ° Power hlava prechádzajúca stredom vretena	mm	60
	Maximálny rýchly pohyb osi x/z/y	m/môj	24 (nastavenie 18) / 24 (nastavenie 18) / 15 (nastavenie 12)
	X/z/y osá skrutkovačka	mm	32/32/32
	X/z/y osá valcová dráha	mm	35/35/35
Veža	Model výkonovej veže (výkonová veža)	Bmt	BMT45 ， voliteľný BMT55

	Kolega	Je	ER25
	Pevná veľkosť držiaka nástroja	mm	25x25
	Priemer držiaka držiaka	mm	Ø25
Výstraž	Hlavný výkon/krútiaci moment	Kw / nm	7,5 kW/hodnotené 47 nm	11 kW/hodnotené 72 nm


	X/z/y osi motora napájanie/krútiaci moment	Kw / nm	Yaskawa 1,8 kW/11,5n. Voliteľné nové generácie2.4 kW/hodnotené 11,5 nm
	Maximálna rýchlosť výkonového motora veže	r/min	80000 ° (Výkon ≤7000 zmena ， 90 ° Power hlava ≤6000 zmena)
	Power/krútiaci moment motorovej hlavy	Kw / nm	8,5 kW/hodnotené 16,5 nm
	Výkon/krútiaci moment nástroja na výmenu veže	Kw / nm	Nová generácia 1,0 kW /3,1 nm
druhý	Brzdové zariadenie vretena		hydraulický tlak


	Sklon	°	35 °
	Dĺžka stroja x šírka x výška	mm	2200x1500x1900
	Celková hmotnosť celého stroja	Kg	3900 kg
	Celkový výkon	kw	15
	Priemerná spotreba energie	Kw / h	3

Presnosť strojového nástroja

Presnosť stroja, štandard faktora Jingfus ：
Hlavná skúšobná položka	Schéma	Továreň


Vretená radiálny rytmus		Detekovať runt vonkajšieho kužeľa	0.0035


Opakovaná poloha osi x		Zistite opakované umiestnenie osi X. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.003


Opakovacia poloha z osi Z		Zistite opakované umiestnenie na osi Z. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.003


Opaková poloha osi y		Zistite opakované umiestnenie na osi y. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.004


C Axis Opakovanie polohy		Zistite premiestnenie pevného bodu osi C, Poznámka: Najprv predpovedajte asi 50-krát na kompenzáciu chyby studeného motora a horúcich motorov a potom zistí opakované umiestnenie	20 oblúkových sekúnd


C poloha osi otáča		Zistite presnosť náhodnej polohy osi C, Poznámka: Najprv predpovedajte asi 50-krát na kompenzáciu chyby studeného motora a horúceho motora a potom skontrolujte opakované nastavenia	72 oblúkových sekúnd


Porazenie hlavnej hlavy		Kužeľový rytmus	0.015

Porazenie hlavnej hlavy		Porazenie	0.01

Ak chce zákazník otestovať presnosť ISO alebo VD1 osi x/z/y, určí sa v čase napísania zmluvy. Zákazník musí túto položku otestovať v rovnakom čase po počiatočnom prijatí továrne Jingfusi.
