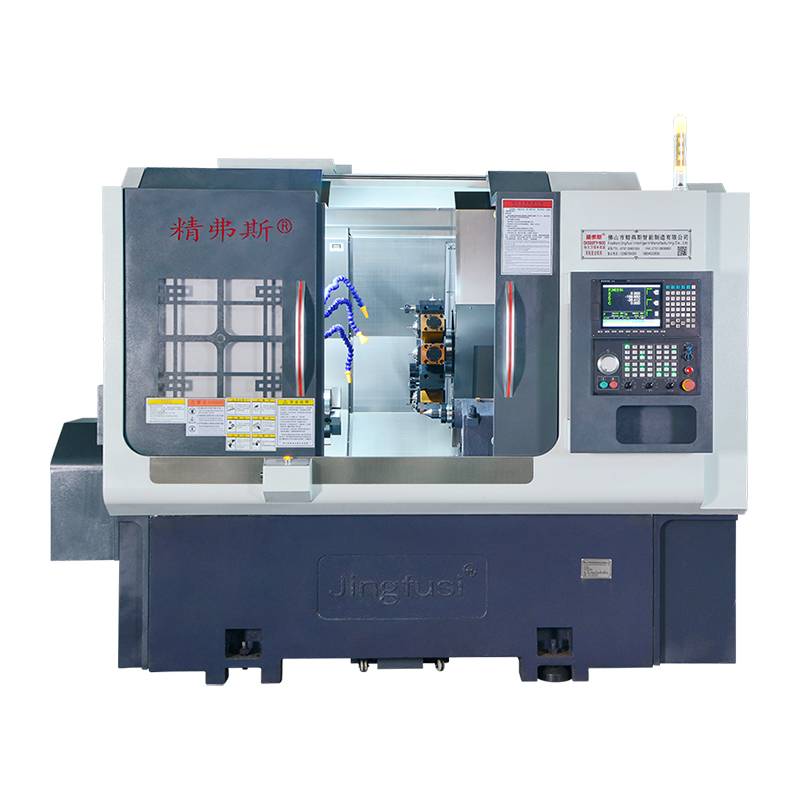

Vysokorýchlostný revolverový sústružnícky a frézovací stroj

Vysokorýchlostný revolverový sústružnícky a frézovací stroj je sofistikovaný CNC (Computer Numerical Control) obrábací stroj, ktorý kombinuje schopnosti sústruhu (sústruženia) a frézky. Tieto stroje sú navrhnuté pre operácie presného obrábania a často sa používajú v odvetviach, kde je dôležitá vysoká presnosť a efektívnosť. Môžete si byť istí, že si kúpite vysokorýchlostné revolverové sústružnícke a frézovacie stroje z našej továrne a my vám ponúkneme tie najlepšie popredajné služby a včasné doručenie.

Model:CK52DTY

Odoslať dopyt

Popis produktu

Ako profesionálny výrobca by sme vám radi poskytli vysokorýchlostný sústružnícky a frézovací stroj. A my vám ponúkneme najlepší popredajný servis a včasné dodanie.

Tu sú niektoré kľúčové vlastnosti a charakteristiky vysokorýchlostných revolverových sústružníckych a frézovacích strojov:

Revolverové nástroje: Tieto stroje majú zvyčajne revolverový nástroj, ktorý môže držať viacero rezných nástrojov. Revolver možno automaticky indexovať, aby sa vybral vhodný nástroj pre konkrétnu operáciu obrábania, čím sa skracuje čas nastavenia a zvyšuje sa všestrannosť.

Schopnosť sústruženia: Vysokorýchlostné revolverové sústružnícke a frézovacie stroje môžu vykonávať sústružnícke operácie, ktoré zahŕňajú otáčanie obrobku, zatiaľ čo rezný nástroj odoberá materiál na vytvorenie valcových alebo kužeľových tvarov. To je užitočné pri výrobe dielov s rotačnou symetriou.

Možnosť frézovania: Tieto stroje môžu tiež vykonávať frézovacie operácie, ktoré zahŕňajú odstraňovanie materiálu z obrobku pohybom rezného nástroja v rôznych smeroch. Frézovanie umožňuje vytváranie zložitých tvarov, prvkov a obrysov.

CNC riadenie: Väčšina moderných revolverových sústružníckych a frézovacích strojov je riadená CNC systémami. CNC technológia umožňuje presné riadenie pohybov nástrojov a procesov obrábania, zaisťuje presnosť a opakovateľnosť.

Živé nástroje: Niektoré stroje sú vybavené funkciami živých nástrojov. Živé nástroje umožňujú vykonávať frézovacie operácie, keď sa obrobok otáča, čím sa rozširujú možnosti stroja a znižuje sa potreba viacerých nastavení.

Automatické výmeny nástrojov: Mnohé z týchto strojov sú vybavené automatickými výmenníkmi nástrojov, ktoré dokážu rýchlo a automaticky vymieňať nástroje v revolverovej hlave, čo umožňuje nepretržité obrábanie bez manuálnej výmeny nástrojov.

Aplikácie: Vysokorýchlostné revolverové sústružnícke a frézovacie stroje nachádzajú uplatnenie v odvetviach, ktoré vyžadujú vysoko presné komponenty, ako je letecký priemysel, automobilový priemysel, výroba zdravotníckych zariadení a výroba zložitých mechanických dielov.

Stručne povedané, vysokorýchlostný revolverový sústružnícky a frézovací stroj je všestranný CNC obrábací stroj, ktorý kombinuje možnosti sústruženia a frézovania so zameraním na vysokorýchlostné obrábanie. Používajú sa v odvetviach, kde je nevyhnutná výroba zložitých a presných komponentov, a ich pokročilé vlastnosti z nich robia cenné aktíva pre moderné výrobné procesy.

Schéma jazdy stroja

Detaily produktu

Zoznam parametrov

položka	Model sústruhu	jednotka	CK52DTY	CK76DTY	CK46DTY
Rozsah spracovania	Maximálny priemer otáčania vretena	mm	Ø 700
	Maximálna dĺžka vonkajšieho kruhu otáčania	mm	520
	Maximálny priemer tyče	mm	Ø 55	Ø 72	Ø 45
hlavná os	Maximálna rýchlosť vretena	ot./min	4200 (nastavenie 3500)	3200 (nastavenie 2000)	6 000 (súprava 4 500)
	Typ vretenovej hlavy		A2 - 6	A2-8	A2 - 5
	Priemer priechodného otvoru vretena	mm	Ø 66	Ø 86	Ø 56
krmivo	Maximálny zdvih osi X/Z/Y	mm	260/500/±60
	90° výkonná hlava prechádzajúca stredom vretena	mm	30
	Maximálne rýchly pohyb osi X/Z/Y	m/min	24 (nastavenie 16)/ 24 (nastavenie 16)/14 (nastavenie 8)
	Skrutková tyč osi X/Z/Y	mm	40
	Valčeková dráha osi X/Z/Y	mm	35/45/35
Výkonová veža	Model motorovej veže (motorová veža)	BMT	BMT55
	Klieština hnacej hlavy	JE	ER32
	Pevná veľkosť držiaka nástrojov	mm	25X25
	Priemer stopky držiaka otvoru	mm	Ø32
elektrické stroje	Výkon/krútiaci moment hlavného motora	KW/Nm	11 kW/menovitý 72 Nm	15 kW/menovitý 98 Nm	7,5 kW/menovitý 47 Nm
	Výkon/krútiaci moment motora osi X/Z/Y	KW/Nm	yaskawa 2,9 kW / 18,6 Nm, voliteľná nová generácia 3,1 kW / 15 Nm
	Výkon/krútiaci moment motora výkonovej hlavy veže	KW/Nm	Nová generácia 3,1 KW/15NM
	Maximálna rýchlosť motora veže	ot./min	6000 (nastavenie 4000) ,Bežná rýchlosť≤4000
	Výkon motora výkonovej hlavy/krútiaci moment	KW/Nm	3,1 kW/15NM
	Výkon/krútiaci moment motora na výmenu nástrojov revolverovej hlavy	KW/Nm	Nová generácia 1,0 KW /3,1NM
Koník	Zdvih koníka	mm	520
	Maximálny hydraulický zdvih koníka	mm	100
	Zúženie otvoru kužeľa vrchnej ihly koníka	MK	mohs 5#
	Maximálna vzdialenosť medzi hrotom a skľučovadlom	mm	690
iné	Brzdové zariadenie polohy vretena		Hydraulické, voliteľne programovateľné
	Sklon postele	°	30° alebo 15°
	Dĺžka obrábacieho stroja X šírka X výška	mm	2500X1680X1900
	Celková hmotnosť celého stroja	KG	5000 kg
	Celkový výkon	kw	20
	Priemerná spotreba energie	kw/h	3

Presnosť obrábacieho stroja

Presnosť stroja, štandard Jingfusovho faktora ：
Hlavná testovacia položka	Schematický diagram	Metóda detekcie	Továrenský štandard


Radiálny úder vretena		Zistite hádzanie vonkajšieho kužeľa	0.0035


Opakovaná poloha osi X		Zistiť opakované umiestnenie osi X. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.003


Opakovaná poloha osi Z		Zistiť opakované polohovanie na osi Z. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.003


Opakovaná poloha osi Y		Zistiť opakované polohovanie na osi Y. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.004


Opakovaná poloha osi C		Zistite premiestnenie pevného bodu osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované umiestnenie	20 oblúkových sekúnd


Poloha osi C otočná		Zistite presnosť náhodnej polohy osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom skontrolujte opakované nastavenia	72 oblúkových sekúnd


Silový upínací úder hlavy		Kužeľový tep	0.015

Silový upínací úder hlavy		Upínacie tepovanie	0.01

Ak si zákazník želá otestovať presnosť ISO alebo VD1 osi X/Z/Y, určí sa to pri podpise zmluvy. Zákazník musí otestovať túto položku v rovnakom čase ako prvé akceptovanie Jingfusi Factory.
