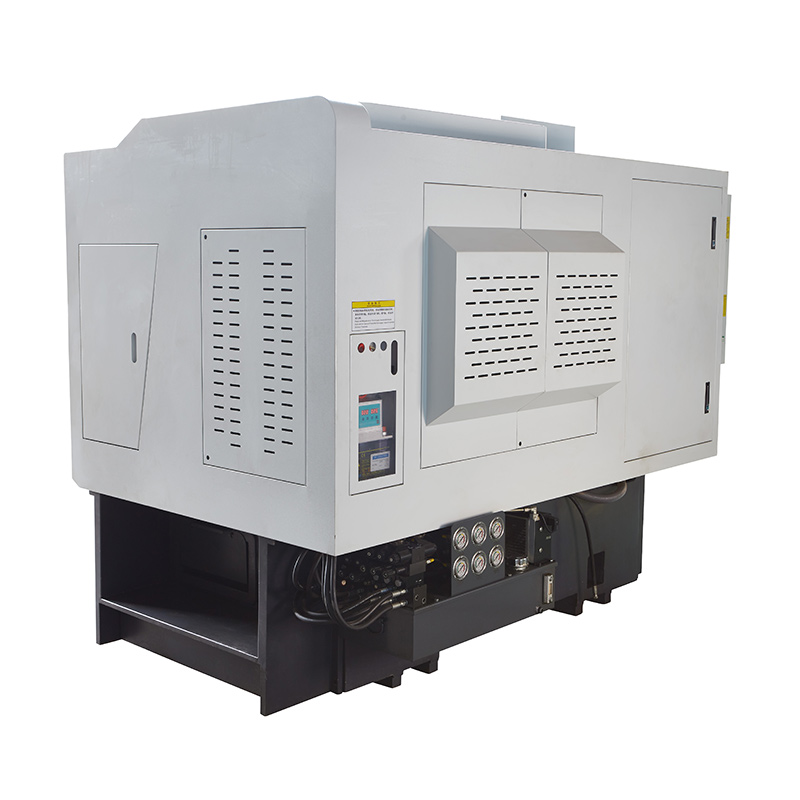

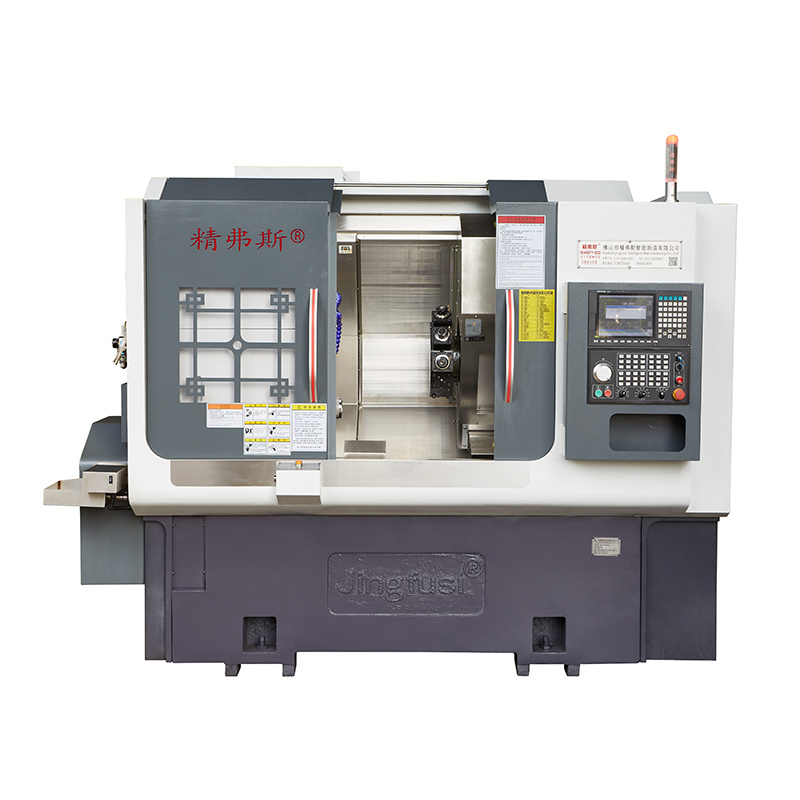

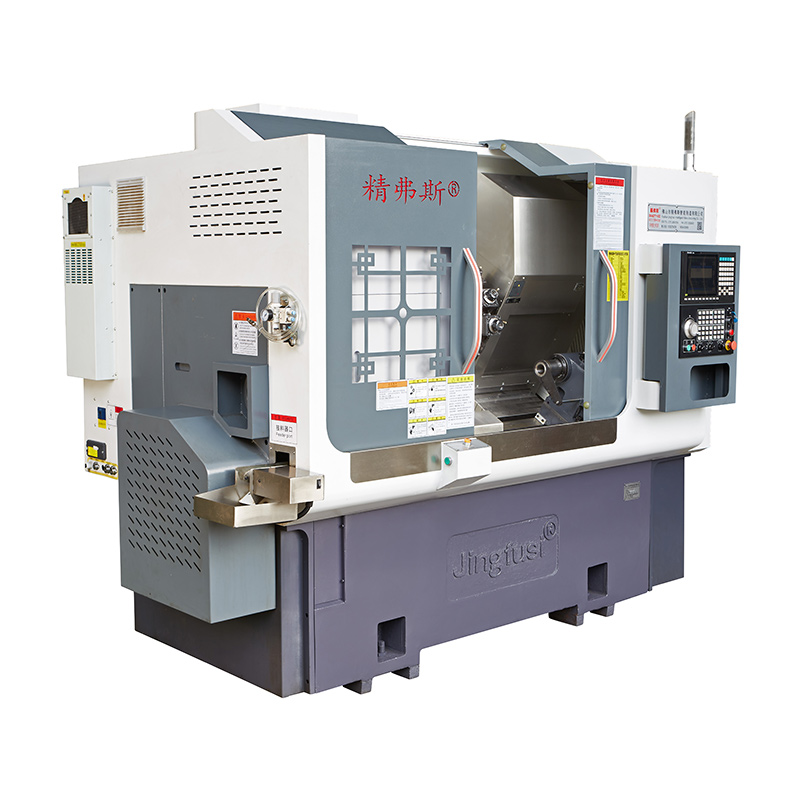

Automatický revolverový sústružnícky a frézovací stroj
  • Automatický revolverový sústružnícky a frézovací stroj - 0 Automatický revolverový sústružnícky a frézovací stroj - 0
  • Automatický revolverový sústružnícky a frézovací stroj - 1 Automatický revolverový sústružnícky a frézovací stroj - 1
  • Automatický revolverový sústružnícky a frézovací stroj - 2 Automatický revolverový sústružnícky a frézovací stroj - 2
  • Automatický revolverový sústružnícky a frézovací stroj - 3 Automatický revolverový sústružnícky a frézovací stroj - 3

Automatický revolverový sústružnícky a frézovací stroj

Automatické revolverové sústružnícke a frézovacie stroje majú zvyčajne revolverový nástroj, ktorý pojme viacero rezných nástrojov. Revolver možno automaticky indexovať, aby sa vybral vhodný nástroj pre každú operáciu obrábania, čím sa skracuje čas nastavenia a zvyšuje sa efektivita.

Model:CK46DTY

Odoslať dopyt

Popis produktu


Tieto automatické revolverové sústružnícke a frézovacie stroje môžu tiež vykonávať frézovacie operácie, čo umožňuje vytváranie zložitých tvarov, prvkov a obrysov pohybom rezného nástroja v rôznych smeroch. Frézovanie rozširuje možnosti obrábania stroja nad rámec jednoduchého sústruženia.

Schéma jazdy stroja



Detaily produktu



Zoznam parametrov

položka Model sústruhu jednotka CK52DTY CK76DTY CK46DTY
Rozsah spracovania Maximálny priemer otáčania vretena mm Ø 700
Maximálna dĺžka vonkajšieho kruhu otáčania mm 520
Maximálny priemer tyče mm Ø 55 Ø 72 Ø 45
hlavná os Maximálna rýchlosť vretena ot./min 4200 (nastavenie 3500) 3200 (nastavenie 2000) 6 000 (súprava 4 500)
Typ vretenovej hlavy
A2 - 6 A2 -8 A2 - 5
Priemer priechodného otvoru vretena mm Ø 66 Ø 86 Ø 56
krmivo Maximálny zdvih osi X/Z/Y mm 260/500/±60
90° výkonná hlava prechádzajúca stredom vretena mm 30
Maximálne rýchly pohyb osi X/Z/Y m/min 24 (nastavenie 16)/ 24 (nastavenie 16)/14 (nastavenie 8)
Skrutková tyč osi ​​X/Z/Y mm 40
Valčeková dráha osi X/Z/Y mm 35/45/35
Výkonová veža
 Model motorovej veže (motorová veža) BMT BMT55
Klieština hnacej hlavy JE ER32
Pevná veľkosť držiaka nástrojov mm 25X25
Priemer stopky držiaka otvoru mm Ø32
elektrické stroje Výkon/krútiaci moment hlavného motora KW/Nm 11 kW/menovitý 72 Nm 15 kW/menovitý 98 Nm 7,5 kW/menovitý 47 Nm
Výkon/krútiaci moment motora osi X/Z/Y KW/Nm yaskawa 2,9 kW / 18,6 Nm, voliteľná nová generácia 3,1 kW / 15 Nm
Výkon/krútiaci moment motora výkonovej hlavy veže KW/Nm Nová generácia 3,1 KW/15NM
Maximálna rýchlosť motora veže ot./min 6000 (nastavenie 4000) ,Bežná rýchlosť≤4000
Výkon motora výkonovej hlavy/krútiaci moment KW/Nm 3,1 kW/15NM
Výkon/krútiaci moment motora na výmenu nástrojov revolverovej hlavy KW/Nm Nová generácia 1,0 KW /3,1NM
Koník Zdvih koníka mm 520
Maximálny hydraulický zdvih koníka
 mm 100
Zúženie otvoru kužeľa vrchnej ihly koníka MK mohs 5#
Maximálna vzdialenosť medzi hrotom a skľučovadlom mm 690
iné Brzdové zariadenie polohy vretena
Hydraulické, voliteľne programovateľné
Sklon postele ° 30° alebo 15°
Dĺžka obrábacieho stroja X šírka X výška mm 2500X1680X1900
Celková hmotnosť celého stroja KG 5000 kg
Celkový výkon kw 20
Priemerná spotreba energie kw/h 3

Presnosť obrábacieho stroja

Presnosť stroja, štandard Jingfusovho faktora ：
Hlavná testovacia položka Schematický diagram Metóda detekcie
 Továrenský štandard
Radiálny úder vretena Zistite hádzanie vonkajšieho kužeľa 0.0035
Opakovaná poloha osi X Zistiť opakované umiestnenie osi X. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie. 0.003
Opakovaná poloha osi Z
Zistiť opakované polohovanie na osi Z. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie. 0.003
Opakovaná poloha osi Y Zistiť opakované polohovanie na osi Y. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie. 0.004
Opakovaná poloha osi C Zistite premiestnenie pevného bodu osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované umiestnenie 20 oblúkových sekúnd
Poloha osi C otočná   Zistite presnosť náhodnej polohy osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom skontrolujte opakované nastavenia 72 oblúkových sekúnd
Silový upínací úder hlavy Kužeľový tep 0.015
Silový upínací úder hlavy
Upínacie tepovanie 0.01
Ak si zákazník želá otestovať presnosť ISO alebo VD1 osi X/Z/Y, určí sa to pri podpise zmluvy. Zákazník musí otestovať túto položku v rovnakom čase ako prvé akceptovanie Jingfusi Factory.
