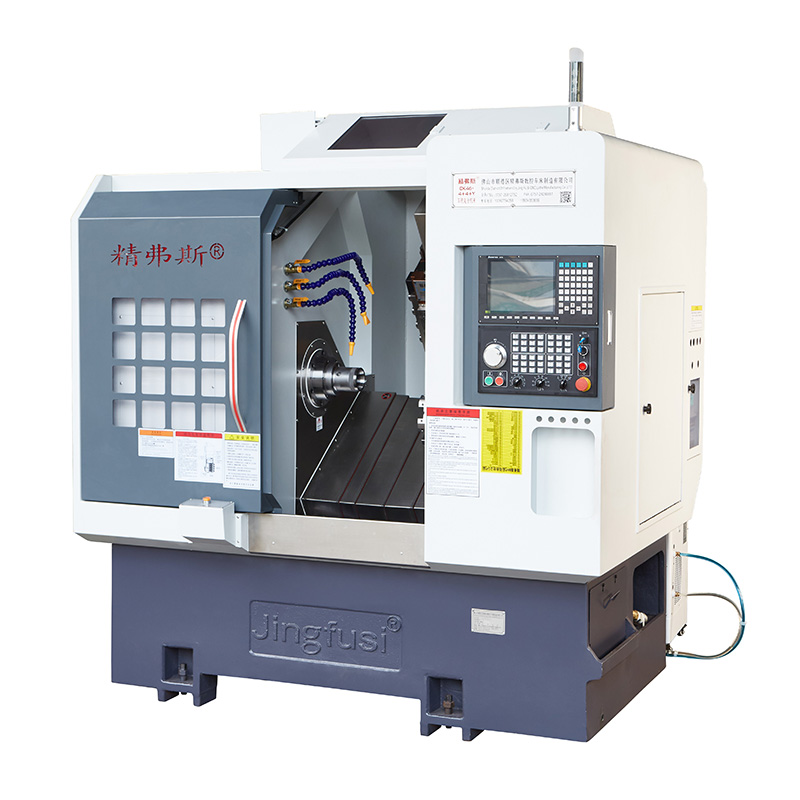

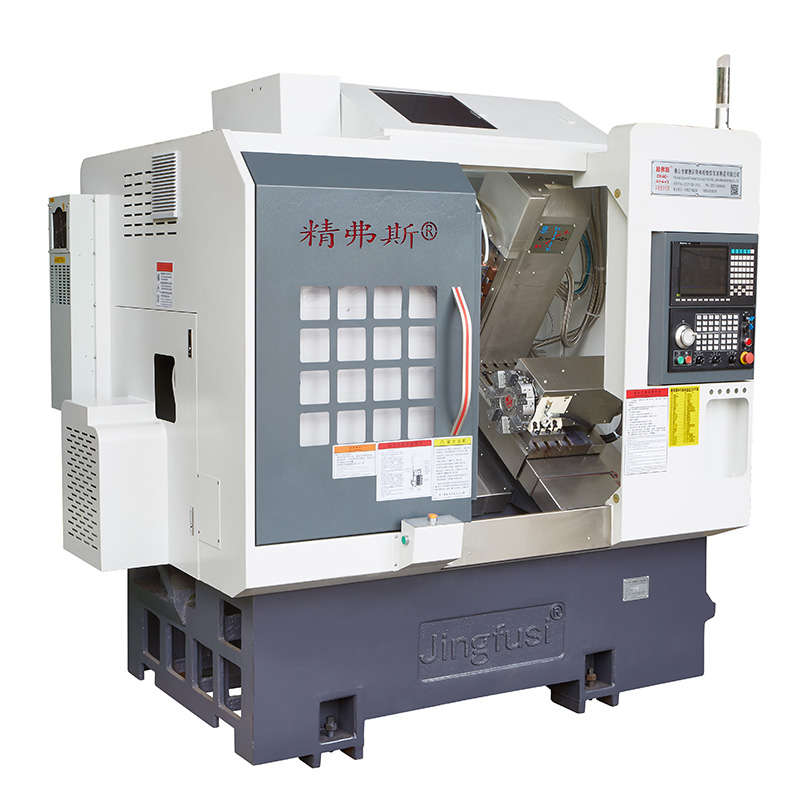

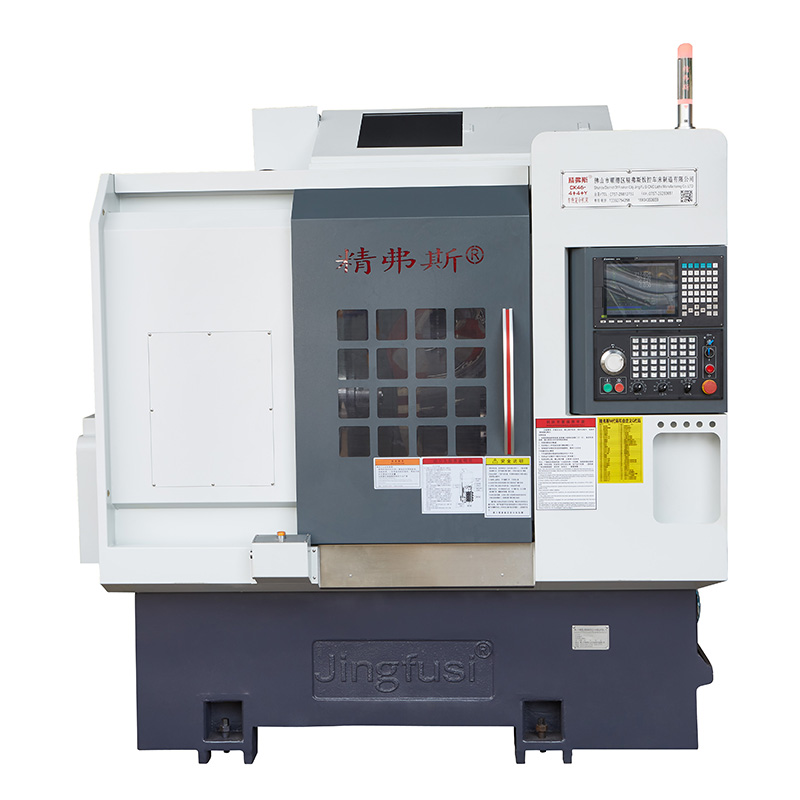

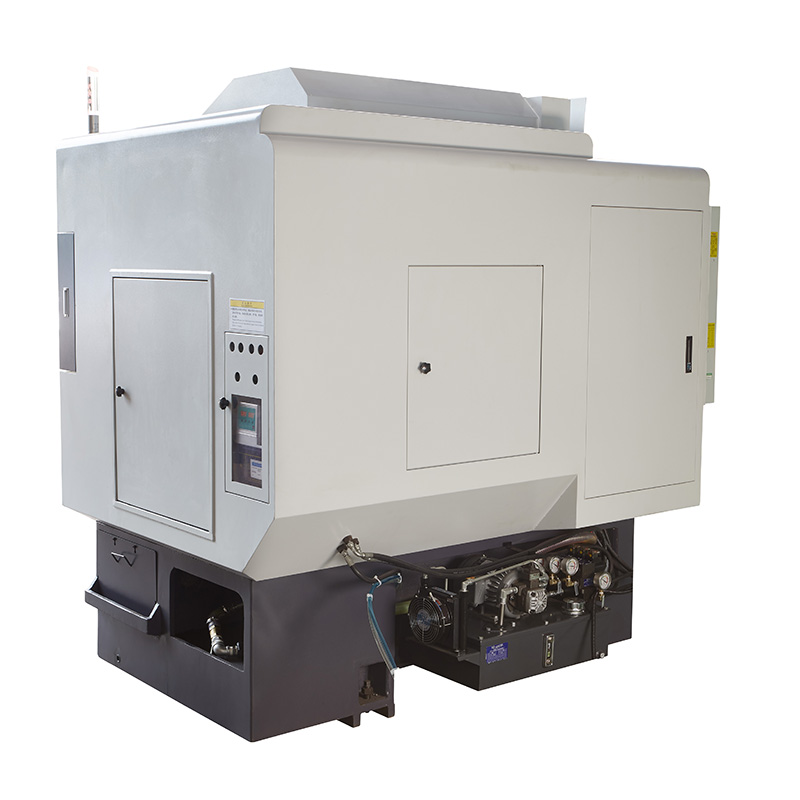

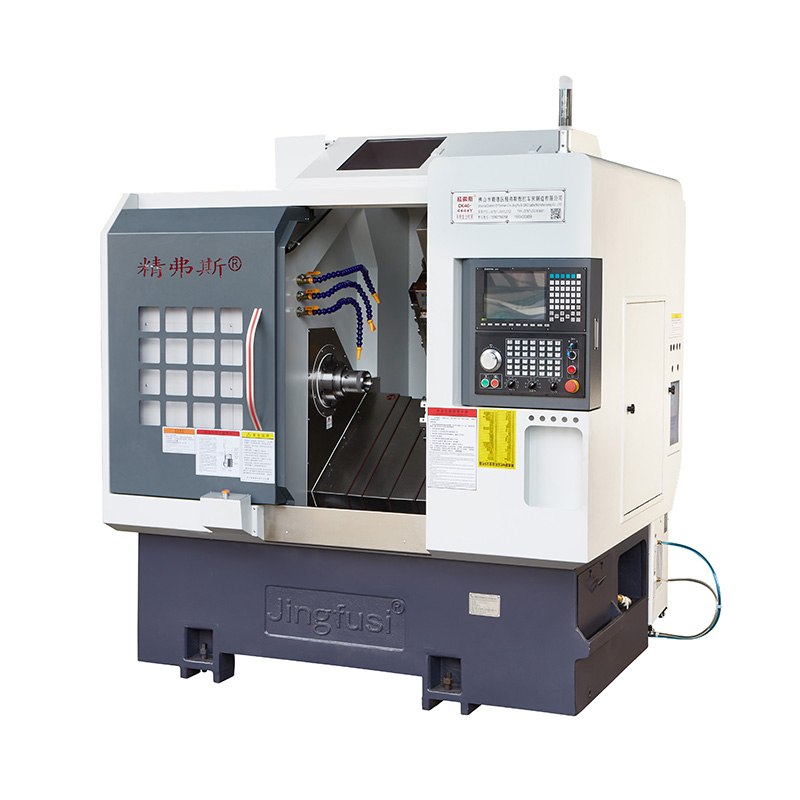

Automatický CNC sústružnícky a frézovací stroj

Automatický CNC sústružnícky a frézovací stroj je moderné výrobné zariadenie široko používané v rôznych priemyselných odvetviach, ako je letecký, automobilový a presný strojárstvo na efektívnu výrobu zložitých dielov a zostáv. Tento stroj spája funkcie sústruženia a frézovania do jednej jednotky, čím poskytuje všestrannosť a zvýšenú produktivitu.

Model:CK46-4+4+Y

Odoslať dopyt

Popis produktu

Tieto automatické CNC sústružnícke a frézovacie stroje sú vybavené počítačovým numerickým riadiacim systémom, ktorý umožňuje presné a automatizované obrábacie operácie. Operátori používajú softvér CAD/CAM na programovanie stroja tak, aby špecifikoval požadované rozmery dielu a dráhy nástroja.

Tieto automatické CNC sústružnícke a frézovacie stroje môžu vykonávať sústružnícke a frézovacie operácie. Sústruženie zahŕňa otáčanie obrobku, zatiaľ čo rezný nástroj tvaruje materiál, zatiaľ čo frézovanie zahŕňa stacionárny obrobok a rotujúci rezný nástroj.

Schéma jazdy stroja

Detaily produktu

Zoznam parametrov

položka	Model sústruhu	jednotka	CK46-4+4+Y	CK52-4+4+Y
Rozsah spracovania	Prehojdajte sa nad posteľou	mm	Ø 500
	Maximálna dĺžka vonkajšieho kruhu otáčania	mm	320
	Maximálny priemer tyče	mm	Ø 45	Ø 51 ~ 55
hlavná os	Typ vretenovej hlavy		A2-5	A2-6

	Priemer priechodného otvoru vretena	mm	Ø 56	Ø 66
	Maximálna rýchlosť vretena	ot./min	6000 (nastavené na 4500)	4500 (nastavené na 3500)
krmivo	Efektívny pohyb osi X/Z/Y	mm	800/470/260

	Maximálne rýchly pohyb osi X/Z/Y	m/min	24 (Nastavenie 18)/24 (Nastavenie 18)/15 (Nastavenie 8)
	Skrutková tyč osi X/Z/Y	mm	32/32/25
	Lišta osi X/Z/Y	mm	35/35/25
Nožová veža	Vežička s ôsmimi stanicami	PCS	8 staníc, možno vybaviť držiakmi nástrojov s dvojitým otvorom, voliteľne s 12 stanicami
Výkonová hlava	Formulár na uchytenie náradia s motorovou hlavou		ER25


	Nástroj s elektrickou hlavou	PCS	Os Z 4 + os X 4, so 4 ďalšími nainštalovanými pevnými držiakmi nástrojov
	Maximálna rýchlosť výkonovej hlavy	ot./min	6000 (nastavené na 4000), možno bežne použiť na spracovanie produktov od 4000
	Vzdialenosť medzi hriadeľom hnacej hlavy a hriadeľom	mm	65
elektrické stroje	Výkon/krútiaci moment hlavného motora	KW/Nm	Nová generácia 7,5KW, 47,75NM. Oceľové diely s kapacitou spracovania nad 80 môžu byť voliteľne vybavené 11 kW, 70,03 Nm

	Výkon/krútiaci moment motora osi X/Z/Y	KW/Nm	1,3 kW/8,39 NM
	Výkon motora/krútiaci moment X/Z hlavy	KW/Nm	1,7 KW/8 NM
	Maximálna rýchlosť motora výkonovej hlavy	ot./min	5000
iné	Brzdové zariadenie polohy vretena		hydraulický tlak


	Sklon postele	°	35°
	Dĺžka obrábacieho stroja X šírka X výška	mm	2200X1580X1900
	Celková hmotnosť celého stroja	KG	3430
	Celkový výkon	kw	13
	Priemerná spotreba energie	kw/h	2

Presnosť obrábacieho stroja

Presnosť stroja, štandard Jingfusovho faktora ：
Hlavná testovacia položka	Schematický diagram	Továrenský štandard


Radiálny úder vretena		Zistite hádzanie vonkajšieho kužeľa	0.0035


Opakovaná poloha osi X		Zistiť opakované umiestnenie osi X. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.003


Opakovaná poloha osi Z		Zistiť opakované polohovanie na osi Z. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.003


Opakovaná poloha osi Y		Zistiť opakované polohovanie na osi Y. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.004


Opakovaná poloha osi C		Zistite premiestnenie pevného bodu osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované umiestnenie	20 oblúkových sekúnd


Poloha osi C otočná		Zistite presnosť náhodnej polohy osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom skontrolujte opakované nastavenia	72 oblúkových sekúnd


Silový upínací úder hlavy		Kužeľový tep	0.015

Silový upínací úder hlavy		Upínacie tepovanie	0.01

Ak si zákazník želá otestovať presnosť ISO alebo VD1 osi X/Z/Y, určí sa to pri podpise zmluvy. Zákazník musí otestovať túto položku v rovnakom čase ako prvé akceptovanie Jingfusi Factory.
