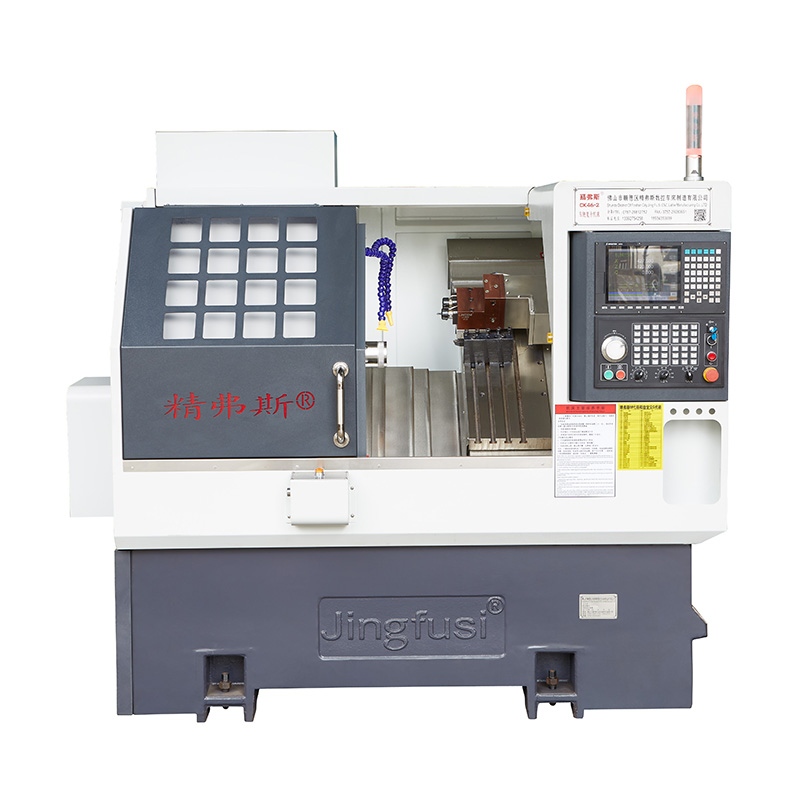

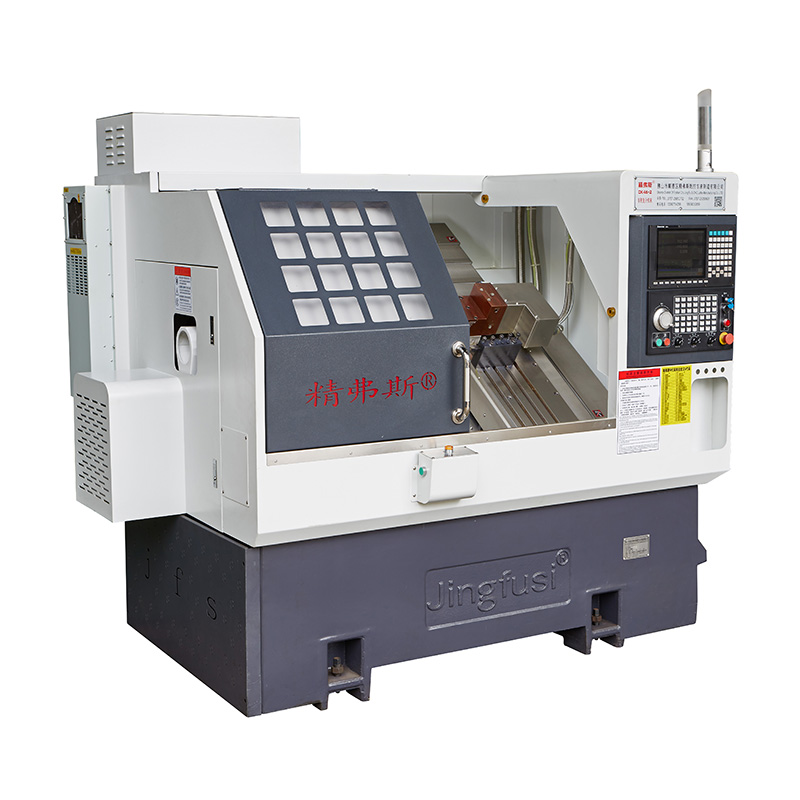

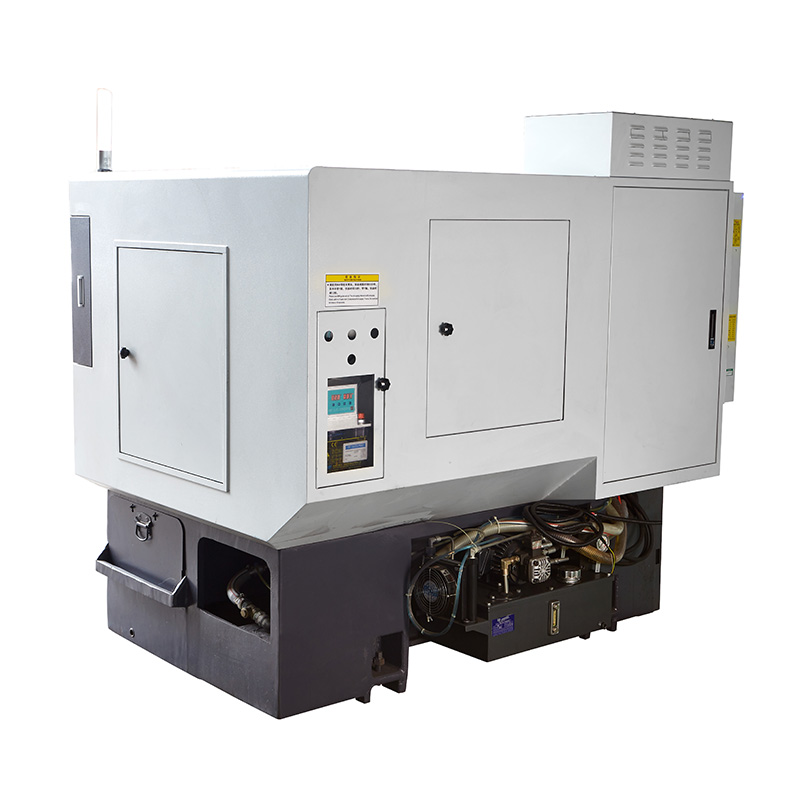

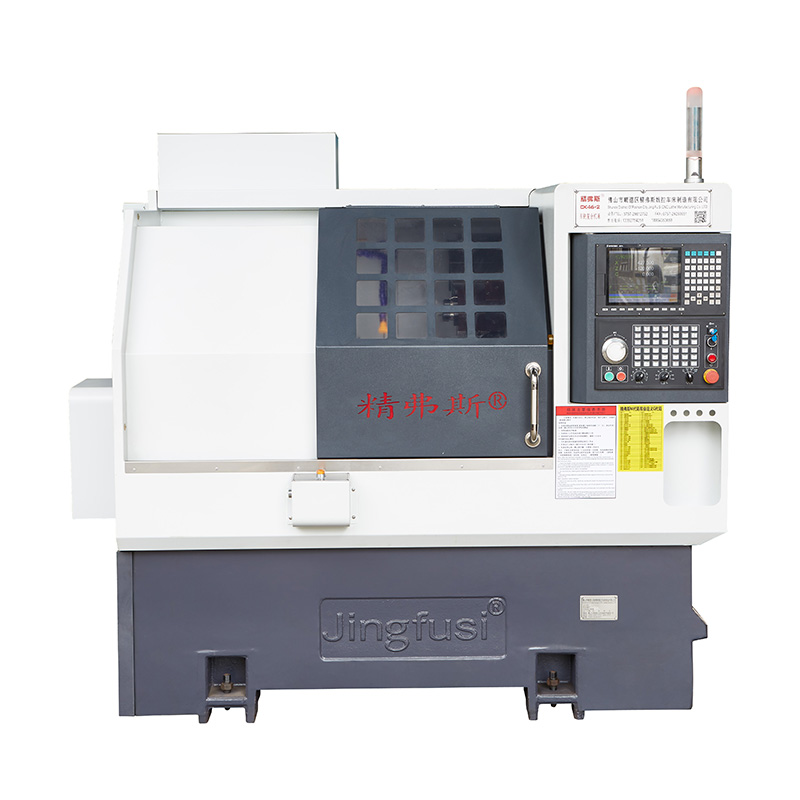

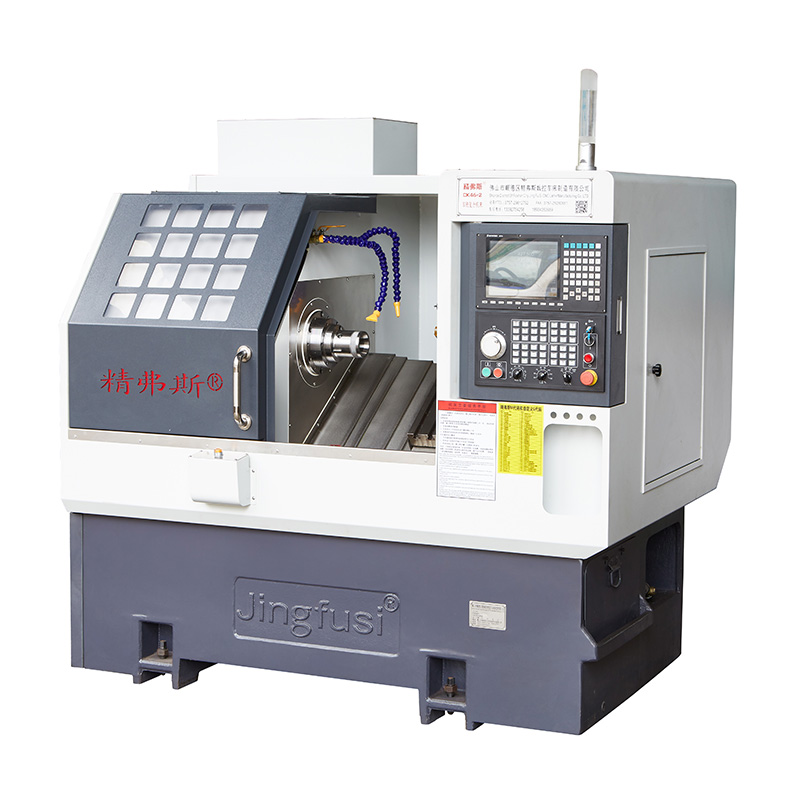

Multifunkčný CNC sústružnícky a frézovací stroj

Ako profesionálny výrobca by sme vám radi poskytli multifunkčný CNC sústružnícky a frézovací stroj. A my vám ponúkneme najlepší popredajný servis a včasné dodanie.

Model:CK46T-600

Odoslať dopyt

Popis produktu

Nasleduje predstavenie vysoko kvalitného multifunkčného CNC sústružníckeho a frézovacieho stroja , dúfajúc, že vám pomôže lepšie pochopiť multifunkčný CNC sústružnícky a frézovací stroj Vitajte nových a starých zákazníkov, aby s nami naďalej spolupracovali na vytváraní lepšej budúcnosti!

Detaily produktu

Zoznam parametrov

projektu	Obsah	jednotka	CK52T-600	CK76T-600	CK46T-600
Rozsah spracovania	Maximálny priemer otáčania vretena	mm	Ø 800
	typ bloku	mm	Ø 180 ~400
	Maximálna dĺžka otáčania	mm	560
	Maximálny priemer tyče	mm	Ø 51 ~ 55	Ø 72	Ø 45
hlavná os	Typ vretenovej hlavy		A2-6	A2-8	A2-5
	Priemer priechodného otvoru vretena	mm	Ø 66	Ø 86	Ø 56
	Maximálna rýchlosť vretena	ot./min	4200	3200	6000
	Rýchlosť nastavenia vretena	ot./min	1 ~ 3500	1 ~2 500	1 ~4 500
krmivo	Maximálny zdvih osi X/Z	mm	230/600
	Efektívny zdvih osi Z	mm	570
	Maximálne rýchly pohyb osi X/Z	m/min	24
	Nastavenie osi X/Z pre rýchly pohyb	m/min	16/18
	Špecifikácie valčekovej skrutky osi X/Z	mm	40
	Špecifikácie meradla osi X/Z	mm	35/45
Dvanásťpolohová servo veža	Výška stredu veže s dvanástimi polohami		100
	Veža noža protiľahlá hrana (vonkajší priemer)	mm	385
	Stredová výška veže	mm	100
	Počet lopatiek veže	opraviť	12
	Interferenčný priemer spracovania susedného nástroja	mm	Ø180
	Pevná veľkosť držiaka nástrojov	mm	25X25
	Priemer rukoväte držiaka noža	mm	Ø25
elektrické stroje	Výkon/krútiaci moment hlavného motora	KW/Nm	11 kW/menovitý 72 Nm	15 kW/menovitý 98 Nm	7,5 kW/menovitý 47 Nm
	Výkon/krútiaci moment motora osi X/Z	KW/Nm	Yaskawa 1,8 kW/11,5 Nm. Voliteľná nová generácia 2,4 kW/menovitý 11,5 Nm
	Výkon/krútiaci moment motora na výmenu nástrojov revolverovej hlavy	KW/Nm	Nová generácia 1,0 KW/3,1NM
	Výkon motora chladiaceho systému	KW	0.3
	Výkon motora vysokotlakového chladiaceho systému	KW	3
Koník	Zdvih koníka	mm	420
	Maximálny zdvih čapu vyhadzovača koníka	mm	100
	Forma pohonu čapu vyhadzovača koníka		Hydraulické, silná tuhosť
	Zúženie otvoru kužeľa vrchnej ihly koníka	MK	Mohs 5 #, počas presného obrábania sa nekýve ani nedeformuje.
	Maximálna vzdialenosť medzi hrotom a skľučovadlom	mm	690
iné	Sklon postele	°	30° alebo 15°
	Dĺžka obrábacieho stroja X šírka X výška	mm	2500X1600X1700
	Celková hmotnosť celého stroja	KG	Celková hmotnosť celého stroja je 4500 kg, s voliteľnou celkovou hmotnosťou 3500 kg, mínus 10 000 juanov
	Celkový výkon	kw	20
	Priemerná spotreba energie	kw/h	3

Presnosť obrábacieho stroja

Presnosť stroja, štandard Jingfusovho faktora ：
Hlavná testovacia položka	Schematický diagram	Metóda detekcie	Továrenský štandard


Radiálny úder vretena		Zistite hádzanie vonkajšieho kužeľa	0.0025


Opakovaná poloha osi X		Zistiť opakované umiestnenie osi X. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.0025


Opakovaná poloha osi Z		Zistiť opakované polohovanie na osi Z. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.0025


Ak si zákazník želá otestovať presnosť ISO alebo VD1 osi X/Z/Y, určí sa to pri podpise zmluvy. Zákazník musí otestovať túto položku v rovnakom čase ako prvé akceptovanie Jingfusi Factory.
