Vysoko presný revolverový sústružnícky a frézovací stroj

Ako profesionálny výrobca by sme vám radi poskytli vysoko kvalitný vysoko presný stroj na sústruženie a frézovanie vežou Jingfusi®. A my vám ponúkneme najlepší popredajný servis a včasné dodanie.

Model:CK76DTY

Odoslať dopyt

Popis produktu

Pri sústružení a frézovaní je kľúčom presnosť a náš stroj vám túto presnosť poskytuje. Vďaka pevnej a odolnej konštrukcii má tento stroj schopnosti zvládnuť presné obrábacie úlohy s vysoko kvalitným výstupom.

Konštrukcia revolverovej hlavy Jingfusi® tohto stroja umožňuje rýchlu a jednoduchú výmenu nástrojov, vďaka čomu je ideálny pre rôzne obrábacie úlohy. S výkonným frézovacím vretenom a funkciou sústruženia budete mať možnosť vytvárať zložité diely rýchlo a presne.

Náš vysoko presný revolverový sústružnícky a frézovací stroj je navrhnutý tak, aby zjednodušil proces obrábania a maximalizoval efektivitu. Poskytuje všestrannosť na riešenie rôznych úloh a aplikácií s vysokorýchlostným spracovaním a multifunkčnosťou.

Náš stroj je nielen presný, ale je tiež vyrobený tak, aby vydržal. S odolným a pevným rámom si tento stroj poradí so širokou škálou materiálov a aplikácií, čím zaistí optimálnu produktivitu a odbornosť.

Intuitívne rozhranie tohto stroja navyše uľahčuje jeho používanie, a to aj pre začiatočníkov v oblasti obrábania. Ovládacie prvky sú navrhnuté tak, aby boli užívateľsky prívetivé a umožnili vám jednoducho programovať a vykonávať obrábacie úlohy, ktoré máte k dispozícii.

Náš vysoko presný revolverový sústružnícky a frézovací stroj prekračuje očakávania z hľadiska odolnosti, účinnosti a presnosti. Vďaka svojim výkonným schopnostiam, robustnej konštrukcii a ľahko použiteľnému rozhraniu je ideálnym riešením pre vaše potreby presného sústruženia a frézovania.

Schéma cesty stroja Jingfusi®

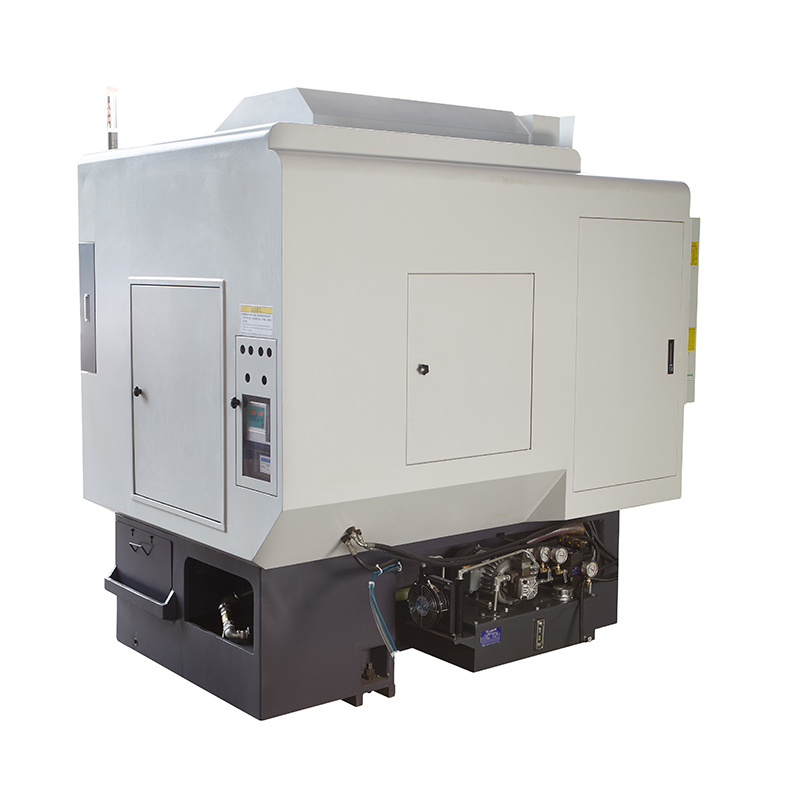

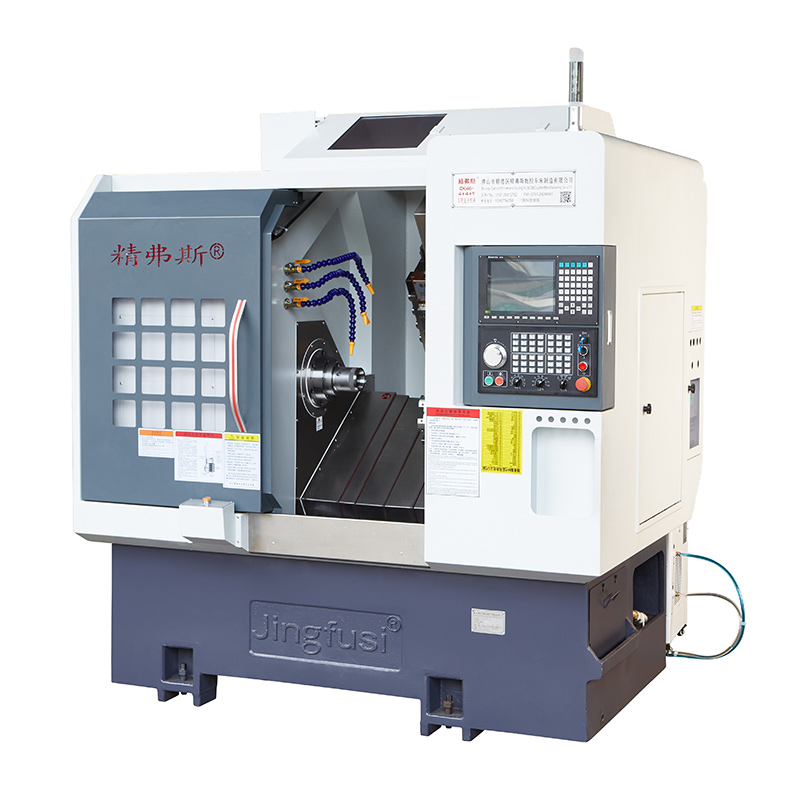

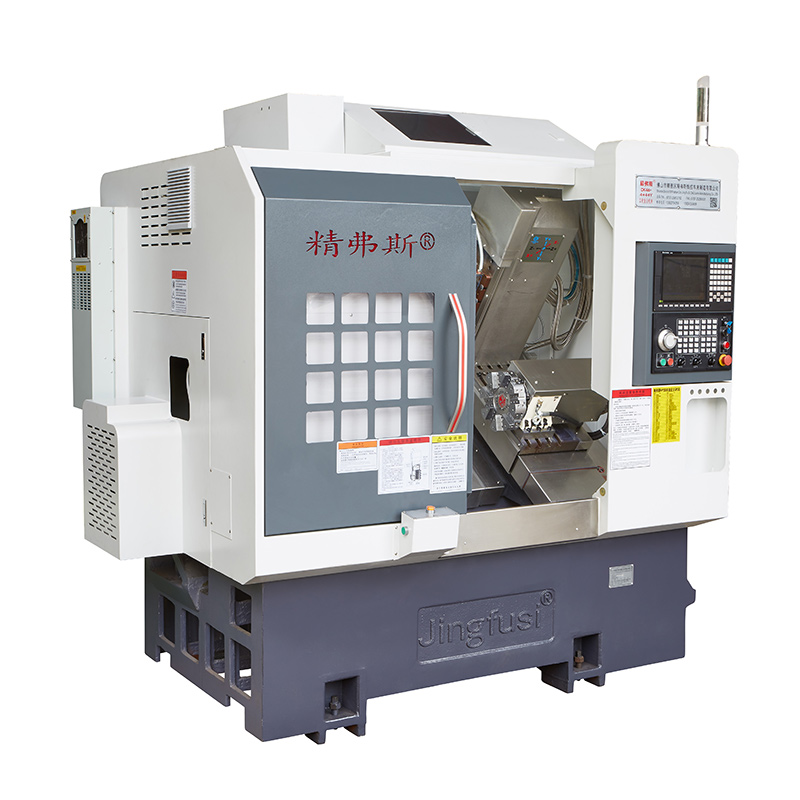

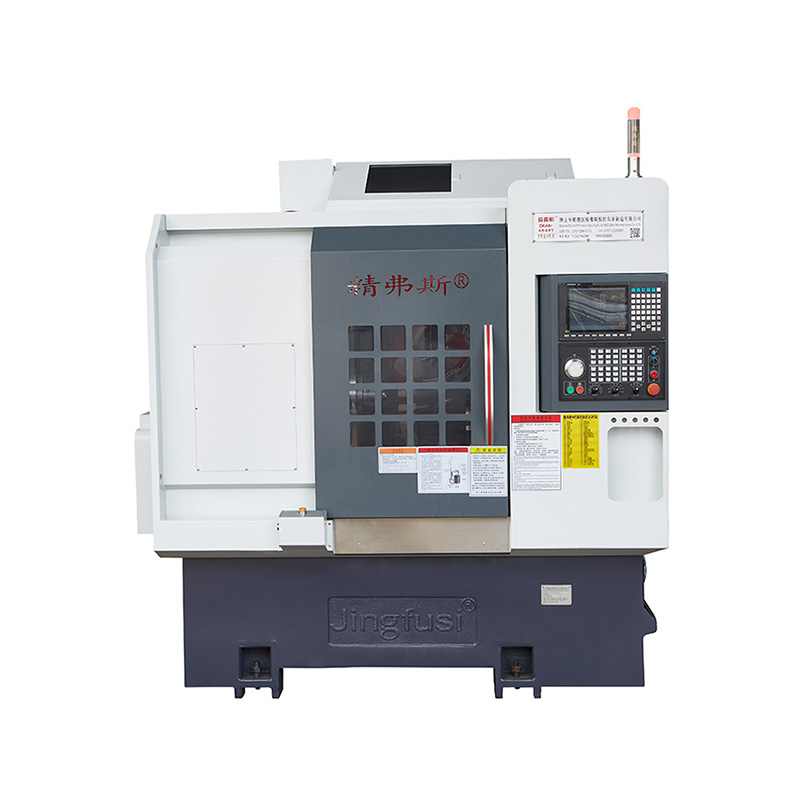

Detaily produktu

Zoznam parametrov

položka	Model sústruhu	jednotka	CK52DTY	CK76DTY	CK46DTY
Rozsah spracovania	Maximálny priemer otáčania vretena	mm	Ø 700
	Maximálna dĺžka vonkajšieho kruhu otáčania	mm	520
	Maximálny priemer tyče	mm	Ø 55	Ø 72	Ø 45
hlavná os	Maximálna rýchlosť vretena	ot./min	4200 (nastavenie 3500)	3200 (nastavenie 2000)	6 000 (súprava 4 500)
	Typ vretenovej hlavy		A2 - 6	A2-8	A2 - 5
	Priemer priechodného otvoru vretena	mm	Ø 66	Ø 86	Ø 56
krmivo	Maximálny zdvih osi X/Z/Y	mm	260/500/±60
	90° výkonná hlava prechádzajúca stredom vretena	mm	30
	Maximálne rýchly pohyb osi X/Z/Y	m/min	24 (nastavenie 16)/ 24 (nastavenie 16)/14 (nastavenie 8)
	Skrutková tyč osi X/Z/Y	mm	40
	Valčeková dráha osi X/Z/Y	mm	35/45/35
Výkonová veža	Model motorovej veže (motorová veža)	BMT	BMT55
	Klieština hnacej hlavy	JE	ER32
	Pevná veľkosť držiaka nástrojov	mm	25X25
	Priemer stopky držiaka otvoru	mm	Ø32
elektrické stroje	Výkon/krútiaci moment hlavného motora	KW/Nm	11 kW/menovitý 72 Nm	15 kW/menovitý 98 Nm	7,5 kW/menovitý 47 Nm
	Výkon/krútiaci moment motora osi X/Z/Y	KW/Nm	yaskawa 2,9 kW / 18,6 Nm, voliteľná nová generácia 3,1 kW / 15 Nm
	Výkon/krútiaci moment motora výkonovej hlavy veže	KW/Nm	Nová generácia 3,1 KW/15NM
	Maximálna rýchlosť motora veže	ot./min	6000 (nastavenie 4000) ,Bežná rýchlosť≤4000
	Výkon motora výkonovej hlavy/krútiaci moment	KW/Nm	3,1 kW/15NM
	Výkon/krútiaci moment motora na výmenu nástrojov revolverovej hlavy	KW/Nm	Nová generácia 1,0 KW /3,1NM
Koník	Zdvih koníka	mm	520
	Maximálny hydraulický zdvih koníka	mm	100
	Zúženie otvoru kužeľa vrchnej ihly koníka	MK	mohs 5#
	Maximálna vzdialenosť medzi hrotom a skľučovadlom	mm	690
iné	Brzdové zariadenie polohy vretena		Hydraulické, voliteľne programovateľné
	Sklon postele	°	30° alebo 15°
	Dĺžka obrábacieho stroja X šírka X výška	mm	2500X1680X1900
	Celková hmotnosť celého stroja	KG	5000 kg
	Celkový výkon	kw	20
	Priemerná spotreba energie	kw/h	3

Presnosť obrábacieho stroja

Presnosť stroja, štandard Jingfusovho faktora ：
Hlavná testovacia položka	Schematický diagram	Metóda detekcie	Továrenský štandard


Radiálny úder vretena		Zistite hádzanie vonkajšieho kužeľa	0.0035


Opakovaná poloha osi X		Zistiť opakované umiestnenie osi X. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.003


Opakovaná poloha osi Z		Zistiť opakované polohovanie na osi Z. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.003


Opakovaná poloha osi Y		Zistiť opakované polohovanie na osi Y. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.004


Opakovaná poloha osi C		Zistite premiestnenie pevného bodu osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované umiestnenie	20 oblúkových sekúnd


Poloha osi C otočná		Zistite presnosť náhodnej polohy osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom skontrolujte opakované nastavenia	72 oblúkových sekúnd


Silový upínací úder hlavy		Kužeľový tep	0.015

Silový upínací úder hlavy		Upínacie tepovanie	0.01

Ak si zákazník želá otestovať presnosť ISO alebo VD1 osi X/Z/Y, určí sa to pri podpise zmluvy. Zákazník musí otestovať túto položku v rovnakom čase ako prvé akceptovanie Jingfusi Factory.
