Vysokoúčinný CNC sústružnícky a frézovací stroj

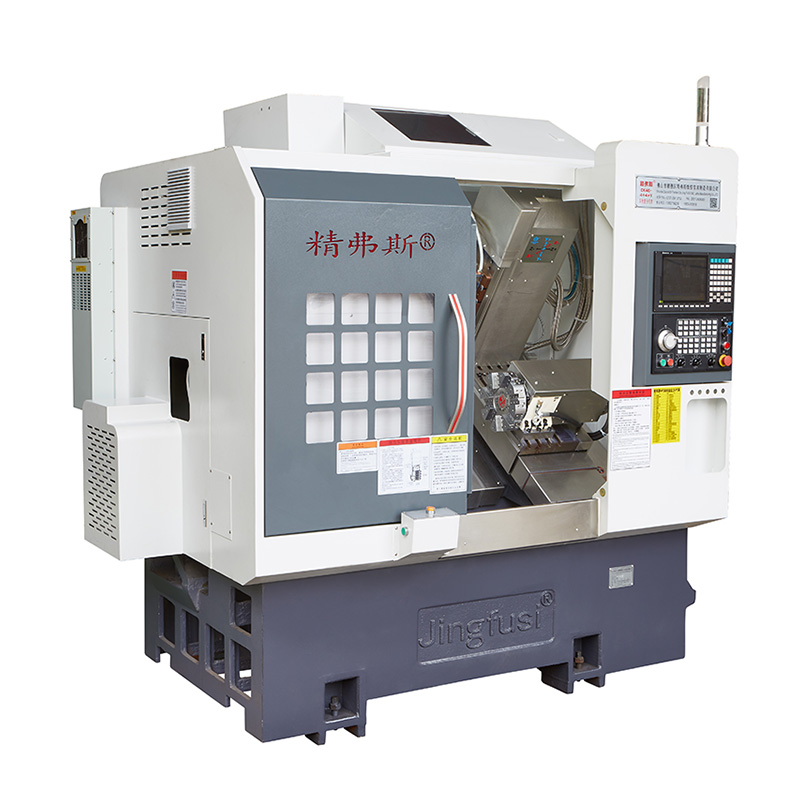

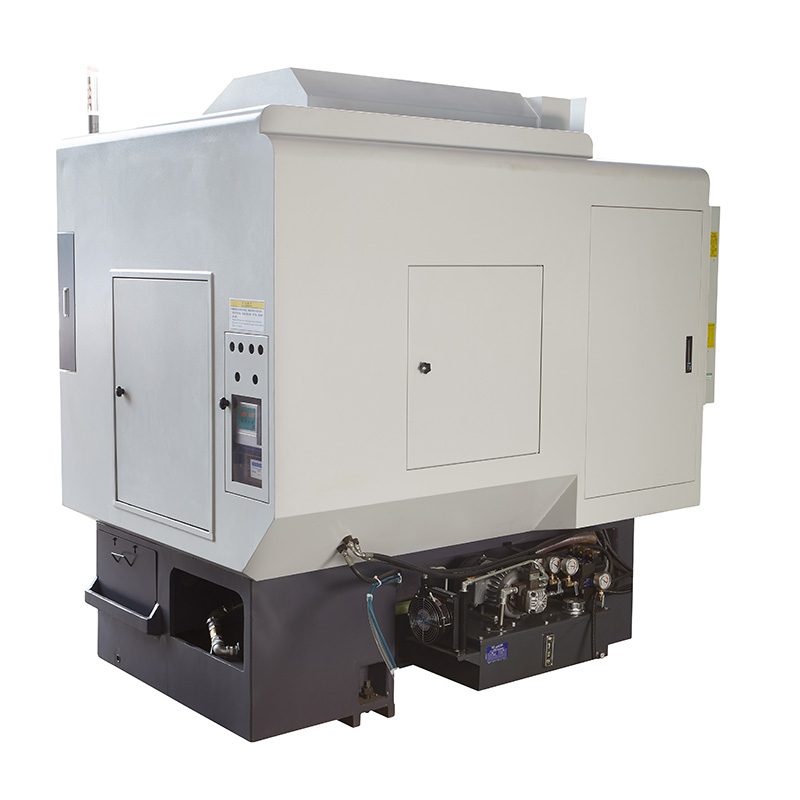

Vysokoúčinný CNC sústružnícky a frézovací stroj Jingfusi® sa vyznačuje robustnou, odolnou konštrukciou a pokročilým softvérovým programovaním, ktoré zaisťuje presnosť a presnosť pri každej úlohe. Či už potrebujete vŕtať otvory, rezať zložité tvary alebo dosiahnuť zrkadlový povrch vášho obrobku, náš stroj je pripravený na túto úlohu.

Model:CK52-5+5+Y

Odoslať dopyt

Popis produktu

Aplikácie

Jednou z kľúčových výhod nášho vysokoúčinného CNC sústružníckeho a frézovacieho stroja Jingfusi® je jeho všestrannosť. Vďaka širokej škále dostupných nástrojov môže náš stroj vykonávať rôzne sústružnícke, frézovacie a vŕtacie operácie, vďaka čomu je ideálnou voľbou pre výrobu v malom meradle alebo rozsiahle výrobné projekty.

Užívateľsky prívetivé rozhranie

Nedovoľte, aby vás jeho pokročilé schopnosti zastrašili. Náš vysokoúčinný CNC sústružnícky a frézovací stroj sa môže pochváliť intuitívnym užívateľským rozhraním, ktoré uľahčuje obsluhu profesionálom na všetkých úrovniach skúseností. S interaktívnym dotykovým displejom a užívateľsky prívetivým softvérom môžete s istotou programovať a vykonávať aj tie najzložitejšie úlohy.

Efektívny pracovný postup

Základom konštrukcie nášho stroja je dôraz na efektivitu. Stroj je možné naprogramovať tak, aby vykonával viacero úloh v jednom cykle, čím sa skracuje čas výroby a zvyšuje sa priepustnosť. Náš stroj je navyše vybavený vysokorýchlostným vretenom, ktoré umožňuje vyššiu rýchlosť rezania, čím ďalej zvyšuje produktivitu.

Odolná odolnosť

Chápeme, že spoľahlivosť je pre našich zákazníkov najvyššou prioritou. Preto sme skonštruovali náš vysokoúčinný CNC sústružnícky a frézovací stroj z odolných a odolných materiálov, ktoré vydržia aj náročné používanie. Navyše, pravidelná údržba a údržba sú jednoduché, vďaka čomu je ľahké udržiavať váš stroj v špičkovom prevádzkovom stave po celé roky.

Na záver, náš vysokoúčinný CNC sústružnícky a frézovací stroj Jingfusi® je výkonný a všestranný nástroj, ktorý môže pomôcť zautomatizovať vaše výrobné procesy a zvýšiť efektivitu. Či už vyrábate vo veľkom meradle alebo vyrábate vlastné, jedinečné diely, náš stroj vám môže pomôcť dosiahnuť výsledky vynikajúcej kvality s ľahkosťou. Kontaktujte nás ešte dnes a dohodnite si demo a presvedčte sa sami, čo pre vás môže urobiť náš produkt.

Schéma jazdy stroja

Detaily produktu

Zoznam parametrov

položka	obsahu	jednotka	CK46-5+5+Y	CK52-5+5+Y
Rozsah spracovania	Prehojdajte sa nad posteľou	mm	Ø 500
	Maximálna dĺžka vonkajšieho kruhu otáčania	mm	320
	Maximálny priemer tyče	mm	Ø 45	Ø 51 ~ 55
hlavná os	Maximálna rýchlosť vretena	ot./min	6000 (nastavené na 4000)	4500 (nastavené na 3500)
	Typ vretenovej hlavy		A2-5	A2-6
	Priemer priechodného otvoru vretena	mm	Ø 56	Ø 66
krmivo	Maximálny zdvih osi X/Z/Y	mm	800/470/310
	Maximálne rýchly pohyb osi X/Z/Y	m/min	24 (Nastavenie 18)/24 (Nastavenie 18)/15 (Nastavenie 8)
	Skrutková tyč osi X/Z/Y	mm	32/32/25
	Lišta osi X/Z/Y	mm	35/35/25
Nožová veža	Vežička s ôsmimi stanicami	PCS	8 staníc, možno vybaviť držiakmi nástrojov s dvojitým otvorom, voliteľne s 12 stanicami
Výkonová hlava	Formulár na uchytenie náradia s motorovou hlavou		ER25
	Maximálna rýchlosť výkonovej hlavy	ot./min	6000 (nastavené na 4000), možno bežne použiť na spracovanie produktov od 4000
	Maximálny priemer inštalačnej vŕtacej a frézovacej hlavy	mm	Ø 16
	Vzdialenosť medzi hriadeľom hnacej hlavy a hriadeľom	mm	65
elektrické stroje	Výkon/krútiaci moment hlavného motora	KW/Nm	7,5 KW/47,75NM, voliteľne 11KW/70,03Nm pre oceľové diely s kapacitou spracovania 80 a viac
	Výkon/krútiaci moment motora osi X/Z/Y	KW/Nm	Yaskawa 1,8 kW/11,5 Nm. Voliteľná nová generácia 2,4 kW/menovitý 11,5 Nm
	Výkon motora/krútiaci moment X/Z hlavy	KW/Nm	2,4 KW/11,5 NM
	Maximálna rýchlosť motora výkonovej hlavy	ot./min	5000
iné	Brzdové zariadenie polohy vretena		hydraulický tlak
	Sklon postele	°	35°
	Dĺžka dosky nožového stola X šírka	mm	700 x 290
	Dĺžka obrábacieho stroja X šírka X výška	mm	2200X1580X2000
	Celková hmotnosť celého stroja	KG	3430
	Celkový výkon	kw	13
	Priemerná spotreba energie	kw/h	2

Presnosť obrábacieho stroja

Presnosť stroja, štandard Jingfusovho faktora ：
Hlavná testovacia položka	Schematický diagram	Továrenský štandard


Radiálny úder vretena		Zistite hádzanie vonkajšieho kužeľa	0.0035


Opakovaná poloha osi X		Zistiť opakované umiestnenie osi X. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.003


Opakovaná poloha osi Z		Zistiť opakované polohovanie na osi Z. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.003


Opakovaná poloha osi Y		Zistiť opakované polohovanie na osi Y. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.004


Opakovaná poloha osi C		Zistite premiestnenie pevného bodu osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované umiestnenie	20 oblúkových sekúnd


Poloha osi C otočná		Zistite presnosť náhodnej polohy osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom skontrolujte opakované nastavenia	72 oblúkových sekúnd


Silový upínací úder hlavy		Kužeľový tep	0.015

Silový upínací úder hlavy		Upínacie tepovanie	0.01

Ak si zákazník želá otestovať presnosť ISO alebo VD1 osi X/Z/Y, určí sa to pri podpise zmluvy. Zákazník musí otestovať túto položku v rovnakom čase ako prvé akceptovanie Jingfusi Factory.
