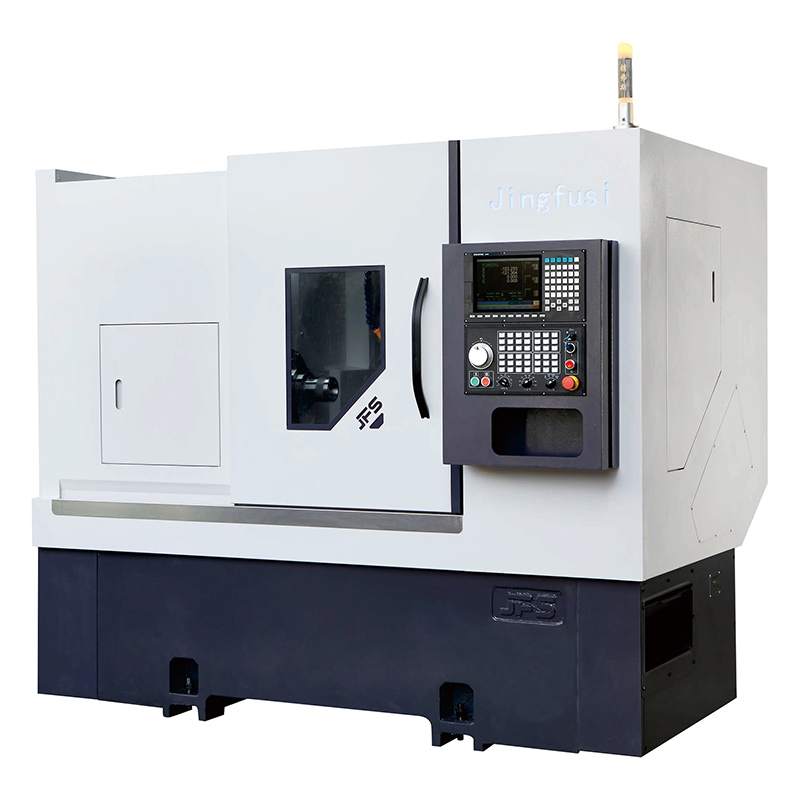

Motorový revolverový CNC sústruh CK46 52DTY

Náš výkonný revolverový CNC sústruh CK46 52DTY z továrne Jingfusi je vybavený duálnymi výkonnými hlavami a vysokorýchlostným bezprevodovým prevodom pre stabilné obrábanie, flexibilným dvojcestným odstraňovaním triesok a dlhou životnosťou stroja. Pre viac informácií nás prosím kontaktujte.

Model:CK46/52DTY

Odoslať dopyt

Popis produktu

Jingfusi ako výrobca poskytuje vysokokvalitný sústruh Power revolverový CNC sústruh CK46 52DTY.

Funkcia produktu

Za predpokladu úplne konzistentnej konfigurácie, štruktúry odlievania, spracovania starnutia a presnosti montáže majú virtuálna os Y a vertikálna os Y svoje výhody: virtuálna os Y je pevnejšia a nastavenie zaoblenia je pohodlnejšie; vertikálna os Y je flexibilnejšia pri predlžovaní zdvihu a lepšia je aj povrchová úprava obrobeného obrobku. Programovanie je zároveň jednoduchšie ako virtuálna os Y.

Okrem toho má zariadenie aj tieto praktické výhody: 0° výkonová hlava môže dosiahnuť stabilnú prevádzku 8000 RPM, 90° výkonová hlava menovitá pracovná rýchlosť 6500 RPM; držiak nástroja využíva dizajn bezprevodového modulu, ktorý eliminuje vplyv zdroja tepla z koreňa, čo môže účinne zaručiť presnosť obrábania; sú integrované funkcie frézovania a sústruženia, ktoré môžu ľahko splniť požiadavky na obrábanie zložitých materiálov, ako je nehrdzavejúca oceľ, zliatina titánu a uhlíková oceľ; Systém odstraňovania triesok využíva bočný + zadný integrovaný dizajn, flexibilný režim inštalácie, možno ho ľubovoľne zvoliť podľa skutočných pracovných podmienok.

Okrem toho sú celé odliatky stroja podrobené žíhaniu, vibračnému starnutiu a iným viackanálovým procesom spracovania starnutia, ktoré môžu nielen zabezpečiť stabilitu v dlhodobom procese spracovania, ale aj efektívne predĺžiť životnosť zariadenia.

Hlavná špecifikácia

Model sústruhu		jednotka	CK52DTYW-500	CK76DTYW-500	Remart
Kapacita spracovania	Maximálny priemer výkyvu nad posteľou	mm	0700	Ø700
	Maximálny priemer otáčania	mm	0230	Ø230
	Max.dĺžka otáčania	mm	500	500
Vreteno	vretenové hydraulické skľučovadlo	v	8"	10"
	Výška stredu vretena od zeme	mm	1150	1150
	Vretenový nos		A2-6	A2-8
	Priemer otvoru vretena	mm	Q66	086
	Maximálny priemer tyče	mm	Ø51	072
	Maximálna rýchlosť vretena	ot./min	4000	2000
	Výkon/krútiaci moment motora vretena	Kw/N.m	11 kW/72 N.m	15 kW/143 N.m	Voliteľne integrovaný 11 kW/60 Nm/ Voliteľný integrovaný 22 kW/170 Nm

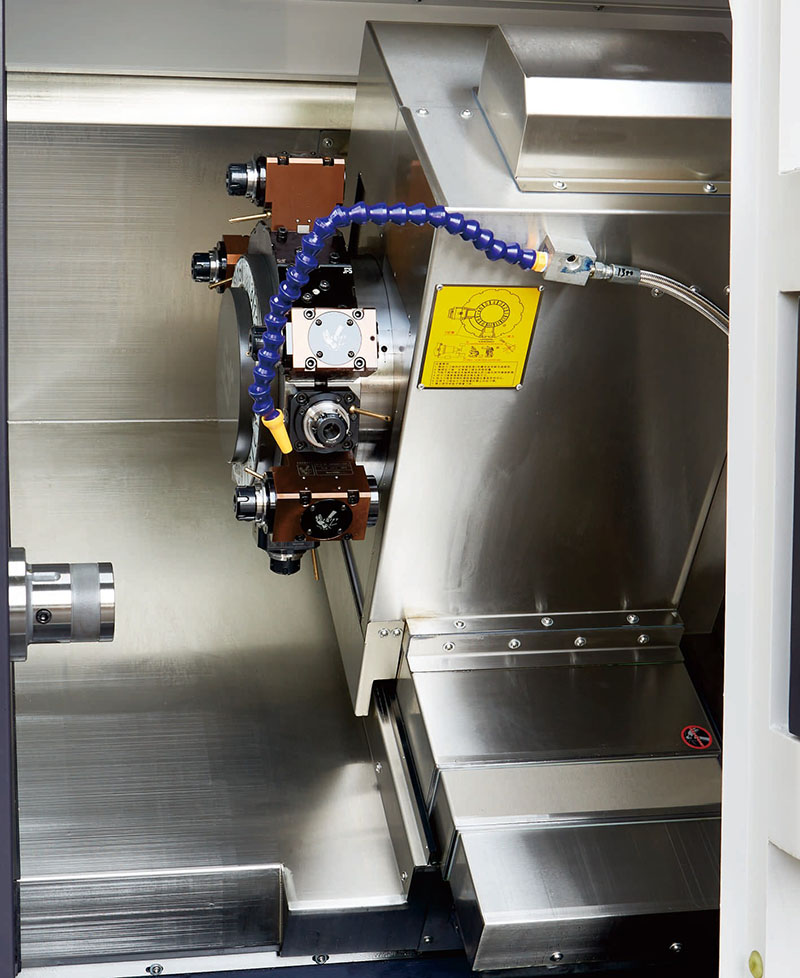

Power Turret	Model motorovej veže	-	BMT55-16T alebo BMT55-12T	BMT55-16T alebo BMT55-12T	Taiwanská veža so servomotorom GPM, predtým nemecká značka SAUTER.
	Výkon/krútiaci moment motora veže	Kw/N.m	5,7 kW/18 Nm alebo 3,1 kW/15 Nm	5,7 kW/18 Nm alebo 3,1 kW/15 Nm
	Výkon tolmax rýchlosť	r/mm	5000	5000	° možno prevádzkovať pri 8 000 ot./min a 90 ° pri 6 500 ot./min.
×/Z1/Z2/y-teljega rulliku juhtsiinid	×os Z Max.vysoká rýchlosť otáčania	m/môj	24	24
	Yaxis Max.vysoká rýchlosť jazdy	m/môj	15	15
	YASKAMA¹8KW/115NmQ SYNTEC 24KW/115m	Kw/N.m	YASKAWAI 29KW/186Nm alebo SYTEC 3,1KW/15Nm	YASKAWA 29KW/186Nm alebo SYMTEC 3,1KW/15Nm
	Guľové skrutky XZY-xis triedy C3	-	40/40/40	40/40/40
	Vodiace lišty os XZY	-	35/45/35	35/45/35
	Xaxis efektívne cestovanie	mm	250	250
	Efektívny pohyb v osi Z	mm	500	500
	Efektívny pohyb osi Y	mm	112 (±56)	112 (±56)
	Bmaesthogh	mm	50	50	Na základe vysokovýkonného držiaka náradia so 70 stredom
Koník	Cestovanie koníkom	mm	520	520	naprogramovaný koník
Koník	Kužeľový otvor vyhadzovacieho kolíka	MK	Pondelok 5#	Pondelok 5#
Špecifikácie zariadenia	Čistá hmotnosť stroja	kg	4500	4600
	Celkový výkon stroja	KW	26	30
	Stroj D×Š×V	mm	2500×1680×1900	2500×1680×1900

Obrábací stroj sa neustále optimalizuje; vyššie uvedené parametre nájdete v skutočných údajoch obrábacieho stroja.

Voliteľné položky

Konfiguračná položka		CK52DTYW-500	CK76DTYW-500
Hlavné vreteno	Mechanické vreteno	●	●
Hlavné vreteno	Elektrické vreteno	O	O
ovládač	ovládač SYNTEC	●	●
ovládač	ovládač FANUC	O	O
Os podávania	Yaskawa	●	●
Os podávania	SYNTEC	O	O
spláchnuť	Výkonová veža BMT55	●	●
spláchnuť	Výkonová veža BMT55	一	O
Koník	Morse#5	O	O
Upínanie	Vytiahnite svorku	●	●
Upínanie	Chuck	O	O
Pomocné vybavenie	Zariadenie na zber dielov	O	O
	Zariadenie na kŕmenie	O	O
	Dopravník triesok	O	O
	Automatizovaný robot	O	O
	Odlučovač olejovej hmly	O	O
