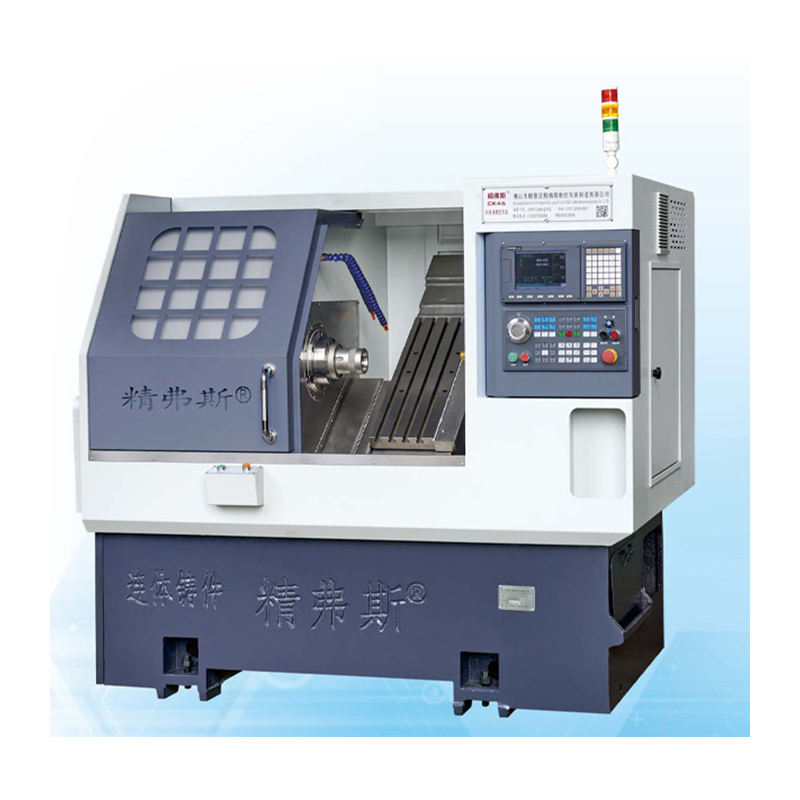

CNC sústruh so šikmým lôžkom veže

Vysoko kvalitný CNC sústruh Jingfusi® s šikmým lôžkom je špecifický typ sústruhu s počítačovým numerickým riadením (CNC), ktorý kombinuje vlastnosti sústruhu so šikmým lôžkom a revolverového sústruhu. Tento typ stroja je navrhnutý tak, aby poskytoval zvýšenú všestrannosť, produktivitu a presnosť pri sústružníckych a obrábacích operáciách.

Model:CK76

Odoslať dopyt

Popis produktu

Môžete si byť istí, že si od nás kúpite CNC sústruh Jingfusi® Turret Slant bed. Tešíme sa na spoluprácu, ak chcete vedieť viac, môžete sa s nami poradiť už teraz, včas vám odpovieme!

Tu sú kľúčové vlastnosti a charakteristiky CNC sústruhu so šikmým lôžkom:

Dizajn so šikmým lôžkom: Rovnako ako tradičný sústruh so šikmým lôžkom má tento stroj šikmé lôžko. Šikmé lôžko ponúka zlepšenú tuhosť a odvod triesok, čím zaisťuje lepšiu presnosť obrábania a povrchovú úpravu.

Systém revolverových nástrojov: Revolverová hlava na tomto sústruhu umožňuje rýchlu a automatizovanú výmenu rezných nástrojov. Revolvery môžu obsahovať viacero nástrojových staníc, zvyčajne usporiadaných kruhovým alebo lineárnym spôsobom, a každá stanica môže obsahovať iný rezný nástroj. Tento nástrojový systém uľahčuje zložité obrábacie operácie bez manuálnej výmeny nástrojov.

Všestrannosť: CNC sústruhy revolverového šikmého lôžka sú vysoko všestranné stroje schopné vykonávať rôzne sústružnícke operácie, ako je sústruženie, obkladanie, závitovanie, drážkovanie, vŕtanie a frézovanie. Nástrojové stanice revolverovej hlavy môžu byť naplnené rôznymi typmi nástrojov, aby zvládli rôzne úlohy obrábania.

Vysokorýchlostné obrábanie: Kombinácia konštrukcie so šikmým lôžkom a revolverového nástrojového systému robí tieto stroje vhodnými pre vysokorýchlostné obrábacie operácie, čo vedie k zvýšeniu produktivity.

Presnosť a presnosť: Revolverové sústruhy so šikmým lôžkom ponúkajú vysokú presnosť a presnosť vďaka svojej tuhej konštrukcii a schopnosti používať viacero rezných nástrojov bez rekalibrácie.

Kontrola triesok: Naklonené lôžko pomáha pri efektívnej kontrole triesok a odvode triesok, čím sa znižuje riziko hromadenia triesok a poškodenia nástroja počas obrábania.

Integrácia automatizácie: CNC sústruhy so šikmým lôžkom je možné integrovať s automatizačnými systémami a robotickými nakladačmi pre bezobslužné alebo bezobslužné obrábanie, čím sa zvyšuje efektivita výroby.

Materiálová kompatibilita: Tieto stroje sú schopné obrábať širokú škálu materiálov vrátane kovov, plastov a kompozitov, vďaka čomu sú vhodné pre rôzne priemyselné odvetvia a aplikácie.

Výroba komplexných dielov: Kombinácia šikmého lôžka a revolverového nástrojového systému robí sústruhy so šikmým lôžkom ideálne na výrobu zložitých dielov s viacerými funkciami.

Stručne povedané, CNC sústruh so šikmým lôžkom revolverovej hlavy ponúka výhody konštrukcie so šikmým lôžkom a nástrojového systému revolverovej hlavy. Výsledkom je všestranné, vysoko presné a efektívne riešenie obrábania, ktoré sa dobre hodí pre širokú škálu sústružníckych a frézovacích aplikácií v odvetviach, ako je letecký priemysel, automobilový priemysel, výroba zdravotníckych pomôcok a ďalšie.

Schéma jazdy stroja

Detaily produktu

Zoznam parametrov

projektu		jednotka	CK46	CK52	CK76
Maximálna dĺžka otáčania		mm	350
Maximálny priemer otáčania na lôžku		mm	Ø 500
Maximálny priemer otáčania na skateboarde		mm	Ø 160
Sklon postele		°	35°
Efektívny pohyb osi X/Z		mm	Priemer 1000/400
Špecifikácie skrutiek osi X/Z		mm	32
Špecifikácie koľajníc osi X/Z		mm	35
Výkon motora osi X/Z		KW	1.3
Maximálne rýchly pohyb osi X/Z		m/min	24
Dĺžka obrábacieho stroja X šírka X výška		mm	2100X1580X1800
Celková hmotnosť celého stroja		KG	2600
Číslo noža		opraviť	8
Veľkosť štvorcového noža		mm	20X20
Veľkosť frézy okrúhlych otvorov		mm	Ø20
Celkový výkon		kw	13	13	16
Priemerná spotreba energie		kw/h	2	2	2.5
hlavný hriadeľ	Tvar čelnej plochy vretena		A2-5	A2-6	A2-8


	Maximálna rýchlosť vretena	ot./min	6000 (nastavené na 4500)	4200 (nastavené na 3500)	3200 (nastavené na 2500)
	Výkon motora vretena	KW	7.5	7.5	11
	Menovitý krútiaci moment motora vretena	Nm	47,8 Nm	47,8 Nm	72 Nm
	Maximálny priemer prechodu tyče	mm	Ø 45	Ø 51	Ø 75

Presnosť obrábacieho stroja

Presnosť stroja, štandard Jingfusovho faktora ：
Hlavná testovacia položka	Schematický diagram	Metóda detekcie	Továrenský štandard


Radiálny úder vretena,		Zistite hádzanie vonkajšieho kužeľa	0.0025


Opakovaná poloha osi X		Zistiť opakované umiestnenie osi X. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.0025


Opakovaná poloha osi Z		Zistiť opakované polohovanie na osi Z. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.0025


Ak si zákazník želá otestovať presnosť ISO alebo VD1 osi X/Z/Y, určí sa to pri podpise zmluvy. Zákazník musí otestovať túto položku v rovnakom čase ako prvé akceptovanie Jingfusi Factory.
