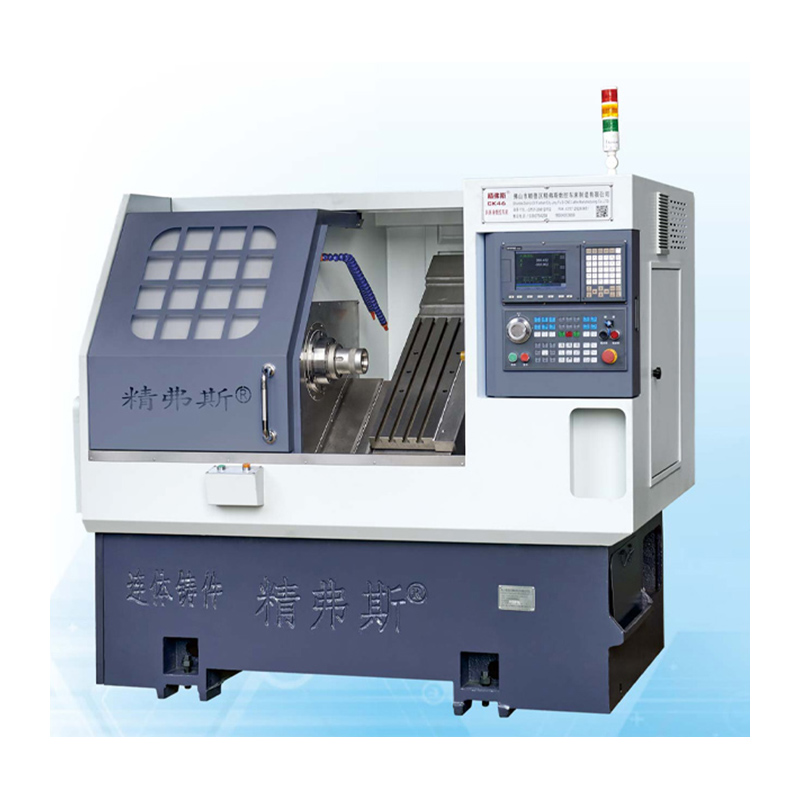

Tu sú hlavné charakteristiky a výhody vysokorýchlostného CNC sústruhu so šikmým lôžkom:
Dizajn šikmého lôžka: Lôžko stroja Jingfusi® je naklonené pod uhlom, zvyčajne okolo 30 až 45 stupňov, vzhľadom na horizontálnu rovinu. Tento dizajn so šikmým lôžkom zvyšuje tuhosť a odvod triesok, čím zaisťuje lepšiu presnosť obrábania a povrchovú úpravu.
Vysokorýchlostné vreteno: Vysokorýchlostné CNC sústruhy Jingfusi® so šikmým lôžkom sú vybavené výkonnými a vysokorýchlostnými vretenami, ktoré sa môžu otáčať extrémne rýchlymi rýchlosťami. To umožňuje rýchle odstránenie materiálu a skrátenie doby cyklu.
Rýchla výmena nástrojov: Tieto stroje často obsahujú automatické meniče nástrojov (ATC), ktoré umožňujú rýchlu a bezproblémovú výmenu nástrojov. ATC sú kľúčové pre minimalizáciu prestojov počas obrábacích operácií.
Systém revolverových nástrojov: Mnoho vysokorýchlostných CNC sústruhov so šikmým lôžkom je vybavených revolverovým nástrojovým systémom, ktorý drží viacero rezných nástrojov. Táto revolverová hlava sa môže rýchlo indexovať, čo umožňuje zložité obrábacie operácie bez manuálnej výmeny nástrojov.
Všestrannosť: Tieto sústruhy môžu vykonávať širokú škálu sústružníckych operácií, ako je sústruženie, čelné sústruženie, závitovanie, drážkovanie, vŕtanie a frézovanie. Nástrojový systém revolverovej hlavy môže byť naplnený rôznymi typmi nástrojov na zvládnutie rôznych úloh obrábania.
Vysoká presnosť: Kombinácia dizajnu so šikmým lôžkom, vysokorýchlostného vretena a pokročilého CNC riadenia má za následok vynikajúcu presnosť obrábania a povrchovú úpravu.
Stručne povedané, vysokorýchlostný CNC sústruh so šikmým lôžkom je špičkový obrábací nástroj, ktorý ponúka vysokorýchlostné, vysoko presné a všestranné možnosti. Používa sa v odvetviach ako letecký a kozmický priemysel, automobilový priemysel, výroba zdravotníckych pomôcok a všeobecné presné obrábanie, kde je rýchle a presné obrábanie zložitých dielov nevyhnutné.
Schéma jazdy stroja
Detaily produktu
Zoznam parametrov
projektu |
jednotka |
CK46 |
CK52 |
CK76 |
Maximálna dĺžka otáčania |
mm |
350
|
Maximálny priemer otáčania na lôžku |
mm |
Ø 500 |
Maximálny priemer otáčania na skateboarde |
mm |
Ø 160 |
Sklon postele |
°
|
35° |
Efektívny pohyb osi X/Z |
mm |
Priemer 1000/400 |
Špecifikácie skrutiek osi X/Z |
mm |
32
|
Špecifikácie koľajníc osi X/Z |
mm |
35
|
Výkon motora osi X/Z |
KW |
1.3
|
Maximálne rýchly pohyb osi X/Z |
m/min |
24
|
Dĺžka obrábacieho stroja X šírka X výška |
mm |
2100X1580X1800 |
Celková hmotnosť celého stroja |
KG |
2600
|
Číslo noža |
opraviť |
8
|
Veľkosť štvorcového noža |
mm |
20X20 |
Veľkosť frézy okrúhlych otvorov |
mm |
Ø20 |
Celkový výkon |
kw |
13
|
13
|
16
|
Priemerná spotreba energie |
kw/h |
2
|
2
|
2.5
|
hlavný hriadeľ |
Tvar čelnej plochy vretena |
|
A2-5 |
A2-6 |
A2-8 |
Maximálna rýchlosť vretena |
ot./min |
6000 (nastavené na 4500) |
4200 (nastavené na 3500) |
3200 (nastavené na 2500) |
Výkon motora vretena |
KW |
7.5
|
7.5
|
11
|
Menovitý krútiaci moment motora vretena |
Nm |
47,8 Nm |
47,8 Nm |
72 Nm |
Maximálny priemer prechodu tyče |
mm |
Ø 45 |
Ø 51 |
Ø 75 |
Presnosť obrábacieho stroja
Presnosť stroja, štandard Jingfusovho faktora : |
Hlavná testovacia položka |
Schematický diagram |
Metóda detekcie
|
Továrenský štandard
|
Radiálny úder vretena, |
|
Zistite hádzanie vonkajšieho kužeľa |
0.0025
|
Opakovaná poloha osi X |
|
Zistiť opakované umiestnenie osi X. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie. |
0.0025
|
Opakovaná poloha osi Z |
|
Zistiť opakované polohovanie na osi Z. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie. |
0.0025
|
Ak si zákazník želá otestovať presnosť ISO alebo VD1 osi X/Z/Y, určí sa to pri podpise zmluvy. Zákazník musí otestovať túto položku v rovnakom čase ako prvé akceptovanie Jingfusi Factory. |
