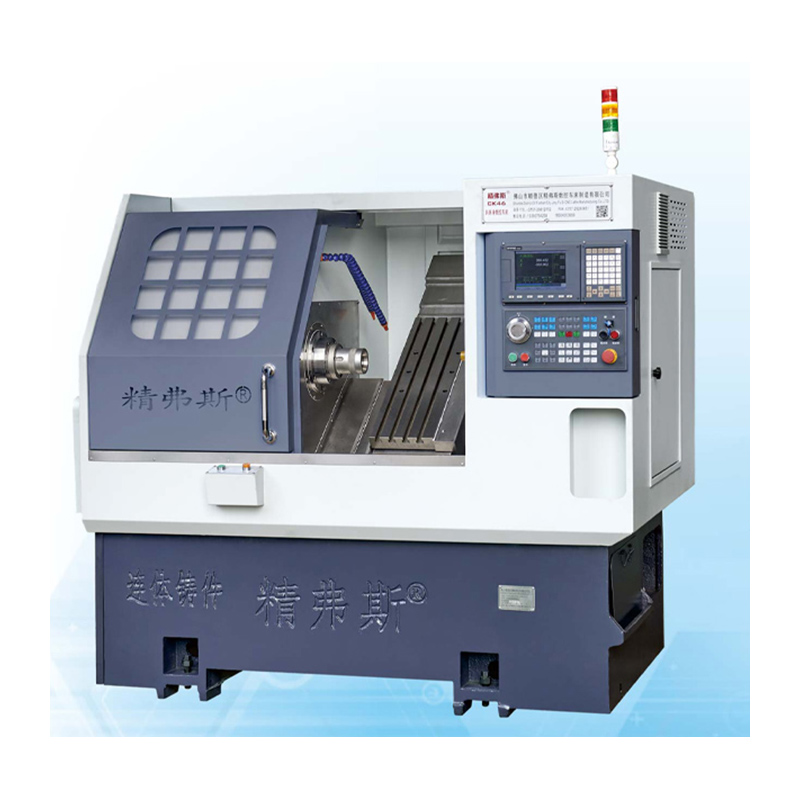

Sklon šikmej postele sústruženia CNC sústruhový stroj

Stroj CK46 skloneným sklonom postele CNC sústruhu je vylepšením a vylepšením Jingfusi® pôvodne. Na základe zdedenia vysokého výkonu spracovania a ľahkej prevádzky pôvodného modelu bola vyvinutá s plne uzavretým nakloneným dizajnom postele a väčším prevádzkovým priestorom, vyššou rýchlosťou spracovania a presným strojovým strojom CNC, ktoré sa ľahšie upravujú a udržiavajú.

Model:CK46

Odoslať dopyt

Popis produktu

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® šikmé lôžko CNC sústruhový stroj prvky:

Optimálny dizajn:Tento sklonený stroj na sústruženie sklonu CNC sústruhu má 35-stupňový dizajn sklonu postele, ktorý poskytuje zvýšenú tuhosť a stabilitu pre presné obrábanie.

Efektívne manipulácie s čipmi:Stroj ponúka podstatnú kapacitu sprostredkovania čipu, ktorá zákazníkom umožňuje flexibilitu pri výbere odstránenia predných alebo zadných čipov, čím sa zabezpečuje pohodlie v procese obrábania.

Skrutkovač PRE-ťahanie:Táto sústruhová sústruhová sústruhová sústruhová sústruh optimalizuje presnosť a spoľahlivosť obrábania.

Príspevok nástroja Gang:Tento sústruh, ktorý je vybavený nástrojom nástroja Gang Type, podporuje použitie viacerých nástrojov na zvýšenú účinnosť a univerzálnosť v rôznych operáciách obrábania.

Podrobnosti o produkte

Inclined Slant bed Turning CNC Lathe Machine

Zoznam parametrov

projekt		jednotka	Ck46	CK52	Ck76
Maximálna dĺžka otáčania		mm	350
Maximálny priemer otáčania na posteli		mm	Ø 500
Maximálny priemer otáčania na skateboarde		mm	Ø 160
Sklon		°	35 °
Efektívne cestovanie osi x/z		mm	Priemer 1000/400
Špecifikácie skrutiek x/z		mm	32
Špecifikácie koľajnice x/z		mm	35
Napájanie motora x/z		Kw	1.3
Maximálny rýchly pohyb osi x/z		m/môj	24
Dĺžka stroja x šírka x výška		mm	2100x1580x1800
Celková hmotnosť celého stroja		Kg	2600
Nôž		upevniť	8
Štvorcová veľkosť		mm	20x20
Okrúhla veľkosť otvoru veľkosti		mm	Ø20
Celkový výkon		kw	13	13	16
Priemerná spotreba energie		Kw / h	2	2	2.5
hlavný hriadeľ	Forma koncovej tváre vretena		A2-5	A2-6	A2 -8


	Maximálna rýchlosť vretena	r/min	6000 (nastavené na 4500)	4200 (nastavené na 3500)	3200 (nastavené na 2500)
	Napájanie motora	Kw	7.5	7.5	11
	Menovitý krútiaci moment motora vretena	Nm	47,8 nm	47,8 nm	72 nm
	Maximálny priemerný priemer	mm	Ø 45	Ø 51	Ø 75

Presnosť strojového nástroja

Presnosť stroja, štandard faktora Jingfus ：
Hlavná skúšobná položka	Schéma	Detekcia	Továreň


Vretená radiálny rytmus,		Detekovať runt vonkajšieho kužeľa	0.0025


Opakovaná poloha osi x		Zistite opakované umiestnenie osi X. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.0025


Opakovacia poloha z osi Z		Zistite opakované umiestnenie na osi Z. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.0025


Ak chce zákazník otestovať presnosť ISO alebo VD1 osi x/z/y, určí sa v čase napísania zmluvy. Zákazník musí túto položku otestovať v rovnakom čase po počiatočnom prijatí továrne Jingfusi.
