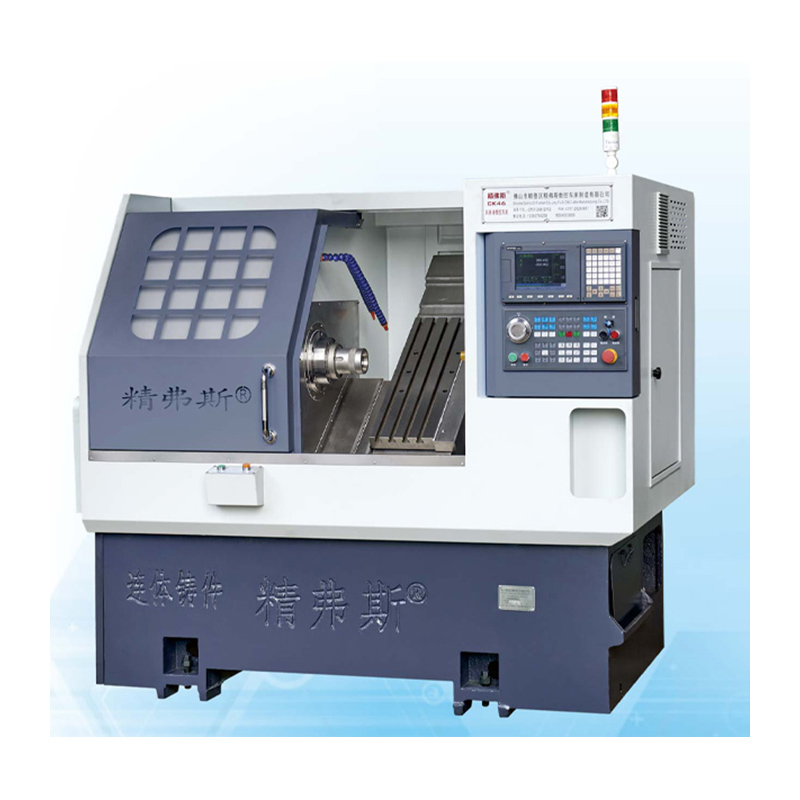

Vysoko presný CNC sústruh so šikmým lôžkom

Nasleduje predstavenie vysokokvalitného vysoko presného CNC sústruhu so šikmým lôžkom Jingfusi® v nádeji, že vám to pomôže lepšie pochopiť. Vitajte nových a starých zákazníkov, aby s nami naďalej spolupracovali na vytváraní lepšej budúcnosti!

Model:CK46

Odoslať dopyt

Popis produktu

Vysoko presné CNC sústruhy Jingfusi® so šikmým lôžkom môžu vykonávať presné sústružnícke a frézovacie operácie. Ako profesionálny výrobca by sme vám radi poskytli vysokokvalitný vysoko presný CNC sústruh so šikmým lôžkom Jingfusi®. A my vám ponúkneme najlepší popredajný servis a včasné dodanie.

Tu sú niektoré z kľúčových vlastností a charakteristík týchto strojov:

Dizajn šikmého lôžka: Dizajn šikmého lôžka poskytuje zvýšenú tuhosť a stabilitu počas obrábania. Zabezpečuje, že rezné nástroje zostanú v tesnej blízkosti obrobku, čo vedie k vyššej presnosti.

Vysoko presné vreteno: Tieto stroje sú vybavené vysoko presným vretenom a ponúkajú minimálne hádzanie vretena a vynikajúcu presnosť otáčania. Táto presnosť je rozhodujúca pre dosiahnutie úzkych tolerancií a jemných povrchových úprav.

Pokročilé CNC ovládacie prvky: Vybavené pokročilými CNC ovládacími prvkami a možnosťami programovania, operátori môžu jednoducho programovať a riadiť zložité obrábacie operácie s presnosťou a flexibilitou.

Schéma jazdy stroja

Detaily produktu

Zoznam parametrov

projektu		jednotka	CK46	CK52	CK76
Maximálna dĺžka otáčania		mm	350
Maximálny priemer otáčania na lôžku		mm	Ø 500
Maximálny priemer otáčania na skateboarde		mm	Ø 160
Sklon lôžka		°	35°
Efektívny pohyb osi X/Z		mm	Priemer 1000/400
Špecifikácie skrutiek osi X/Z		mm	32
Špecifikácie koľajníc osi X/Z		mm	35
Výkon motora osi X/Z		KW	1.3
Maximálne rýchly pohyb osi X/Z		m/min	24
Dĺžka obrábacieho stroja X šírka X výška		mm	2100X1580X1800
Celková hmotnosť celého stroja		KG	2600
Číslo noža		opraviť	8
Veľkosť štvorcového noža		mm	20X20
Veľkosť frézy okrúhlych otvorov		mm	Ø20
Celkový výkon		kw	13	13	16
Priemerná spotreba energie		kw/h	2	2	2.5
hlavný hriadeľ	Tvar čelnej plochy vretena		A2-5	A2-6	A2-8


	Maximálna rýchlosť vretena	ot./min	6000 (nastavené na 4500)	4200 (nastavené na 3500)	3200 (nastavené na 2500)
	Výkon motora vretena	KW	7.5	7.5	11
	Menovitý krútiaci moment motora vretena	Nm	47,8 Nm	47,8 Nm	72 Nm
	Maximálny priemer prechodu tyče	mm	Ø 45	Ø 51	Ø 75

Presnosť obrábacieho stroja

Presnosť stroja, štandard Jingfusovho faktora ：
Hlavná testovacia položka	Schematický diagram	Metóda detekcie	Továrenský štandard


Radiálny úder vretena,		Zistite hádzanie vonkajšieho kužeľa	0.0025


Opakovaná poloha osi X		Zistiť opakované umiestnenie osi X. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.0025


Opakovaná poloha osi Z		Zistiť opakované polohovanie na osi Z. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.0025


Ak si zákazník želá otestovať presnosť ISO alebo VD1 osi X/Z/Y, určí sa to pri podpise zmluvy. Zákazník musí otestovať túto položku v rovnakom čase ako prvé akceptovanie Jingfusi Factory.
