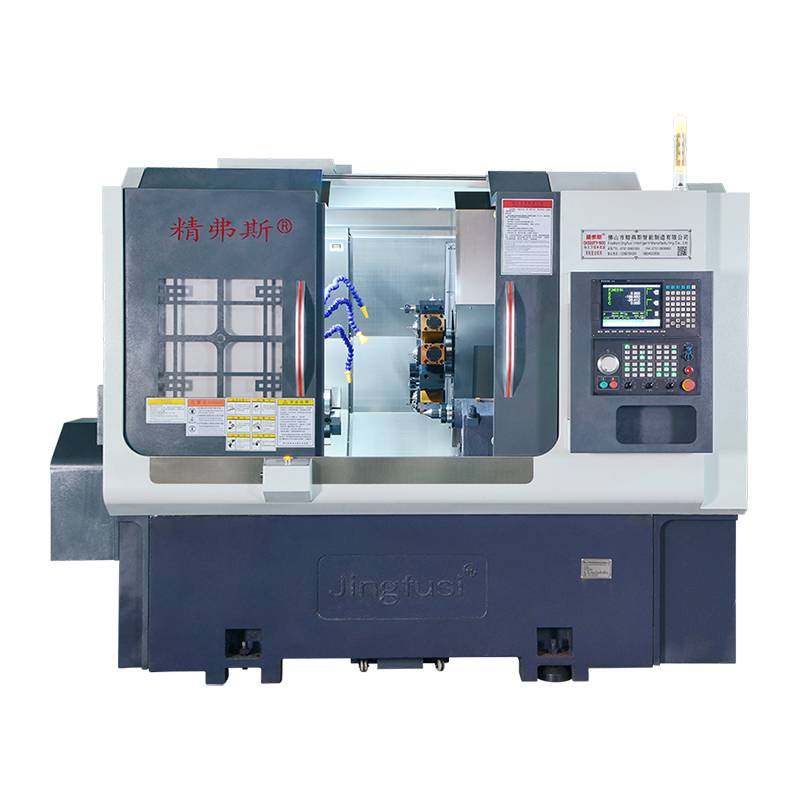

Otáčanie mletia kompozitný sústruhový stroj

Kompozitný sústruhový sústruhový sústruhový sústruhový stroj Jingfusi obsahuje vo svojom návrhu flexibilný pomocný mechanizmus, ktorý drží pomocný mechanizmus, čím sa zvýšilo tuhosť počas spracovania dielu. Systém priameho zmeny nástroja eliminuje potrebu zložitých programov na zmenu nástrojov a znižuje čas na nečinnosť nástroja, čo vedie k efektívnemu spracovaniu a úsporám nákladov pre používateľov. Tento inovatívny dizajn nielen zlepšuje celkovú stabilitu stroja počas operácií, ale tiež zefektívňuje proces zmeny nástroja, vďaka čomu je pre používateľov efektívnejší a ekonomicky výhodnejší.

Model:CK52DTY

Odoslať dopyt

Popis produktu

Stroj otáčania mletia kompozitný sústruh od dodávateľov Jingfusis bezplatne obsahuje otáčanie, mletie, vŕtanie, nudné, poklepanie a rôzne ďalšie funkcie do jediného, všestranného zariadenia. Tento stroj je schopný vykonávať koncové a bočné frézovanie, vŕtanie, poklepanie a kompozitné spracovanie, obzvlášť vhodné pre zložité tvary a náročné špecifikácie presnosti. Vyniká pri manipulácii s komplexnými potrebami spracovania rotačných častí dokončením všetkých alebo väčšiny požadovaných operácií v jednom upínaní. To nielen zaisťuje výnimočnú presnosť, ale tiež zvyšuje účinnosť, čo v konečnom dôsledku vedie k zníženiu nákladov v procese obrábania.

Kľúčové charakteristiky otáčania strojového sústruženia mletia:

1. Usporiadanie navrhnuté s dostatočným vnútorným priestorom.

2. Informácie vysoko-presnej, samostatnej štruktúry vretena a rýchleho hydraulického rotačného systému, ktorý zabezpečuje špičkový výkon.

3. Zaručovanie vysokorýchlostných schopností stroja.

4. Prerušovanie prerušenia výkonu spôsobenia nepresností v hodnote serva motora.

Cestovný diagram stroja

Podrobnosti o produkte

Zoznam parametrov

položka	Model sústruhu	jednotka	Ck52dty	Ck76dty	Ck46dty
Spracovanie	Maximálny priemer rotácie vretena	mm	Ø 700
	Maximálna dĺžka vonkajšieho kruhu	mm	520
	Maximálny priemer	mm	Ø 55	Ø 72	Ø 45
hlavná os	Maximálna rýchlosť vretena	r/min	4200 (nastavenie 3500)	3200 (nastavenie 2000)	6000 (sada 4500)
	Typ hlavy vretena		A2 - 6	A2 -8	A2 - 5
	Priemer vretena	mm	Ø 66	Ø 86	Ø 56
kŕmenie	X/z/y osi maximálny zdvih	mm	260/500/± 60
	90 ° Power hlava prechádzajúca stredom vretena	mm	30
	Maximálny rýchly pohyb osi x/z/y	m/môj	24 (nastavenie 16)/ 24 (nastavenie 16)/ 14 (nastavenie 8)
	X/z/y osá skrutkovačka	mm	40
	X/z/y osá valcová dráha	mm	35/45/35
Veža	Model výkonovej veže (výkonová veža)	Bmt	BMT55
	Kolega	Je	ER32
	Pevná veľkosť držiaka nástroja	mm	25x25
	Priemer držiaka držiaka	mm	Ø32
elektrické zariadenie	Hlavný výkon/krútiaci moment	Kw / nm	11 kW/hodnotené 72 nm	15 kW/hodnotené 98 nm	7,5 kW/hodnotené 47 nm
	X/z/y osi motora napájanie/krútiaci moment	Kw / nm	Yaskawa 2,9 kW /18,6nm，optional nová generácia3.1 kW /15nm
	Výkon/krútiaci motor motora veže energie	Kw / nm	Nová generácia 3,1 kW/15nm
	Maximálna rýchlosť výkonového motora veže	r/min	6000 (nastavenie 4000), bežná rýchlosť <4000
	Power/krútiaci moment motorovej hlavy	Kw / nm	3,1 kW/15nm
	Výkon/krútiaci moment nástroja na výmenu veže	Kw / nm	Nová generácia 1,0 kW /3,1 nm
Výstraž	Štrbina	mm	520
	Maximálny hydraulický zdvih chvosta	mm	100
	Konzervačný kužeľový kužeľ	Mk	Mohs 5#
	Maximálna vzdialenosť medzi špičkou a skľučovadlom	mm	690
druhý	Brzdové zariadenie vretena		Hydraulický, voliteľný programovateľný
	Sklon	°	30 ° alebo 15 °
	Dĺžka stroja x šírka x výška	mm	2500x1680x1900
	Celková hmotnosť celého stroja	Kg	5 000 kg
	Celkový výkon	kw	20
	Priemerná spotreba energie	Kw / h	3
