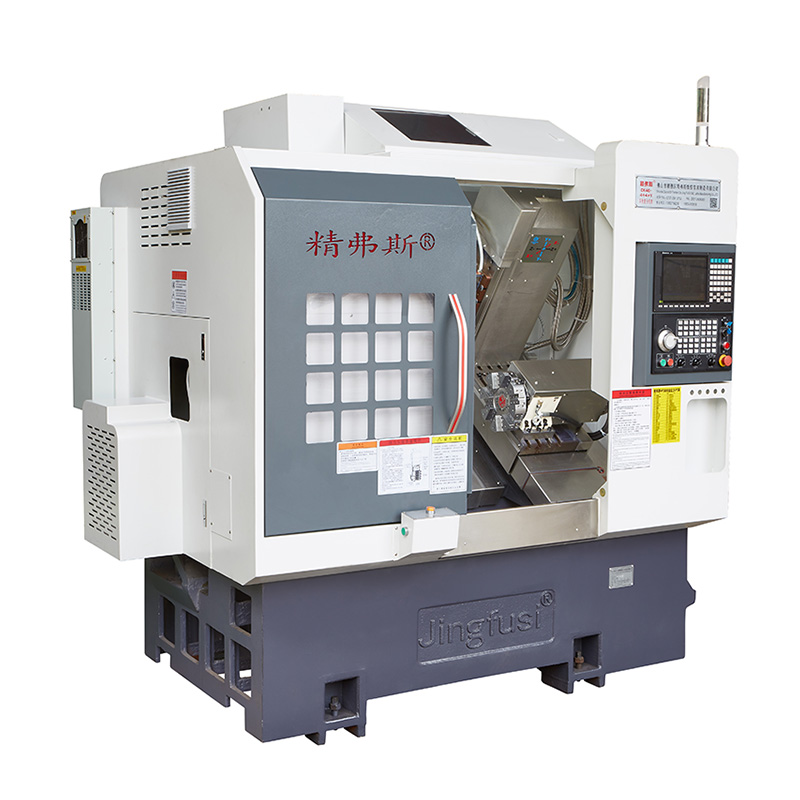

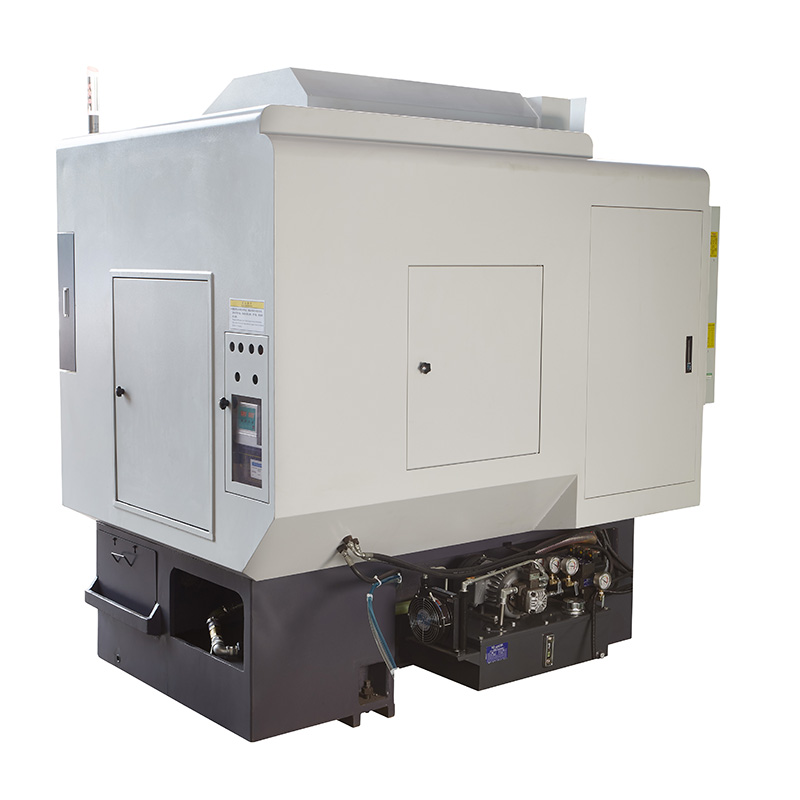

Nasleduje predstavenie vysokokvalitného obrábacieho stroja na sústruženie a frézovanie Jingfusi® v nádeji, že vám pomôže lepšie mu porozumieť. Vitajte nových a starých zákazníkov, aby s nami naďalej spolupracovali na vytváraní lepšej budúcnosti!
položka | Model sústruhu | jednotka | CK46-4+4+Y | CK52-4+4+Y |
Rozsah spracovania | Prehojdajte sa nad posteľou | mm | Ø 500 | |
Maximálna dĺžka vonkajšieho kruhu otáčania | mm | 320 | ||
Maximálny priemer tyče | mm | Ø 45 | Ø 51 ~ 55 | |
hlavná os | Typ vretenovej hlavy |
|
A2-5 | A2-6 |
Priemer priechodného otvoru vretena | mm | Ø 56 | Ø 66 | |
Maximálna rýchlosť vretena | ot./min | 6000 (nastavené na 4500) | 4500 (nastavené na 3500) | |
krmivo | Efektívny pohyb osi X/Z/Y | mm | 800/470/260 | |
Maximálne rýchly pohyb osi X/Z/Y |
m/min | 24 (Nastavenie 18)/24 (Nastavenie 18)/15 (Nastavenie 8) | ||
Skrutková tyč osi X/Z/Y | mm | 32/32/25 | ||
Lišta osi X/Z/Y | mm | 35/35/25 | ||
Nožová veža |
Vežička s ôsmimi stanicami | PCS | 8 staníc, možno vybaviť držiakmi nástrojov s dvojitým otvorom, voliteľne s 12 stanicami | |
Výkonová hlava | Formulár na uchytenie náradia s motorovou hlavou |
|
ER25 | |
Nástroj s elektrickou hlavou | PCS | Os Z 4 + os X 4, so 4 ďalšími nainštalovanými pevnými držiakmi nástrojov | ||
Maximálna rýchlosť výkonovej hlavy | ot./min | 6000 (nastavené na 4000), možno bežne použiť na spracovanie produktov od 4000 | ||
Vzdialenosť medzi hriadeľom hnacej hlavy a hriadeľom | mm | 65 | ||
elektrické stroje | Výkon/krútiaci moment hlavného motora | KW/Nm | Nová generácia 7,5KW, 47,75NM. Oceľové diely s kapacitou spracovania nad 80 môžu byť voliteľne vybavené 11 kW, 70,03 Nm | |
Výkon/krútiaci moment motora osi X/Z/Y | KW/Nm | 1,3 kW/8,39 NM | ||
Výkon motora/krútiaci moment X/Z hlavy | KW/Nm | 1,7 KW/8 NM | ||
Maximálna rýchlosť motora výkonovej hlavy | ot./min | 5000 | ||
iné | Brzdové zariadenie polohy vretena |
|
hydraulický tlak | |
Sklon postele | ° | 35° | ||
Dĺžka obrábacieho stroja X šírka X výška | mm | 2200X1580X1900 | ||
Celková hmotnosť celého stroja | KG | 3430 | ||
Celkový výkon | kw | 13 | ||
Priemerná spotreba energie | kw/h | 2 |
Presnosť stroja, štandard Jingfusovho faktora : | ||||||||
Hlavná testovacia položka | Schematický diagram | Továrenský štandard | ||||||
Radiálny úder vretena | Zistite hádzanie vonkajšieho kužeľa | 0.0035 | ||||||
Opakovaná poloha osi X | Zistiť opakované umiestnenie osi X. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie. | 0.003 | ||||||
Opakovaná poloha osi Z |
|
Zistiť opakované polohovanie na osi Z. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie. | 0.003 | |||||
Opakovaná poloha osi Y | Zistiť opakované polohovanie na osi Y. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie. | 0.004 | ||||||
Opakovaná poloha osi C | Zistite premiestnenie pevného bodu osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované umiestnenie | 20 oblúkových sekúnd | ||||||
Poloha osi C otočná | Zistite presnosť náhodnej polohy osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom skontrolujte opakované nastavenia | 72 oblúkových sekúnd | ||||||
Silový upínací úder hlavy | Kužeľový tep | 0.015 | ||||||
Silový upínací úder hlavy |
|
Upínacie tepovanie | 0.01 | |||||
Ak si zákazník želá otestovať presnosť ISO alebo VD1 osi X/Z/Y, určí sa to pri podpise zmluvy. Zákazník musí otestovať túto položku v rovnakom čase ako prvé akceptovanie Jingfusi Factory. | ||||||||
