Produkty
Obrábanie stroja

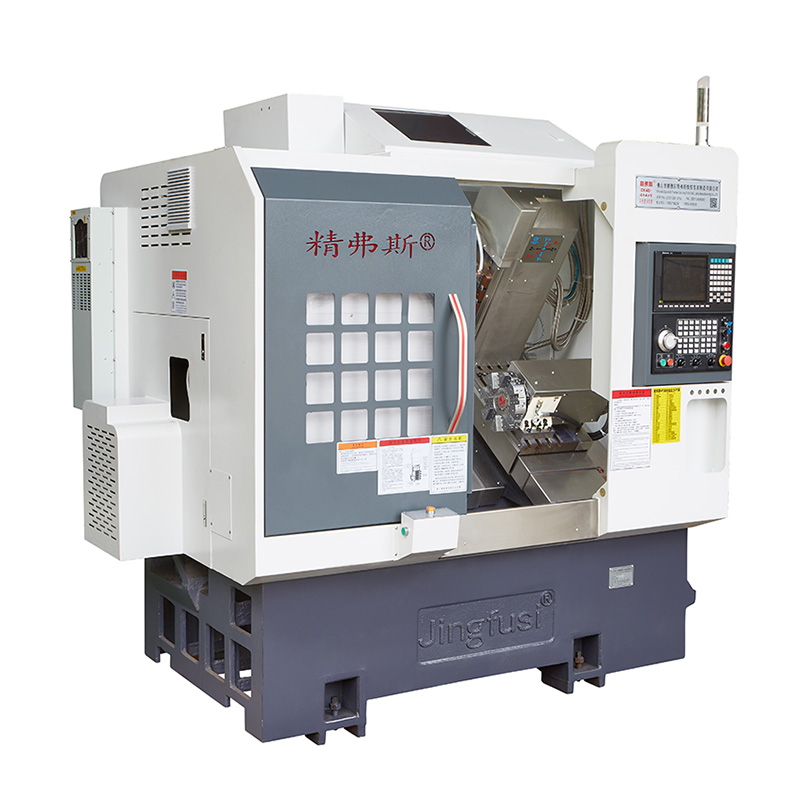

Obrňovanie obrábania Jingfusi® Turn-Mill je obzvlášť vhodný na hromadnú výrobu častí s komplexnými tvarmi, ako sú mikro komponenty, mikro hriadele, elektronické konektory, okuliare, hodiny a rôzne hardvérové príslušenstvo.
Model:CK52-5+5+Y
Odoslať dopyt
Popis produktu
Obrňovanie obrábania obrábania má charakteristiky vysokej presnosti a vysokej účinnosti. Môže prepínať medzi vodiacim puzdrom a bez vodiaceho puzdra, vykonávať vhodné spracovanie podľa dĺžky obrobku a má primeranú štruktúru. Všetky tri osi používajú lineárne valcovacie vodiace vodiče, ktoré majú dobrý odpor a presnosť opotrebovania. , poháňaný servomotorovým motorom, štruktúra riadku riadku nástroja má charakteristiky rýchlej zmeny nástroja, systém CNC má úplné funkcie a ľahko sa ovláda. Sprievodné spracovanie bez rukávov nevyžaduje mletie materiálov a dokáže spracovať tyče s vysokou rýchlosťou a vysokou presnosťou a minimálny zostávajúci materiál je iba 30 mm. Voliteľné bočné spracovateľské zariadenie môže realizovať procesy vŕtania a mletia.
Cestovný diagram stroja
Podrobnosti o produkte
Zoznam parametrov
| položka | spokojnosť | jednotka | CK46-5+5+Y | CK52-5+5+Y |
| Spracovanie | Hojdať sa cez posteľ | mm | Ø 500 | |
| Maximálna dĺžka vonkajšieho kruhu | mm | 320 | ||
|
Maximálny priemer |
mm | Ø 45 | Ø 51 ~ 55 | |
| hlavná os | Maximálna rýchlosť vretena | r/min | 6000 (nastavené na 4000) | 4500 (nastavené na 3500) |
| Typ hlavy vretena |
|
A2-5 | A2-6 | |
| Priemer vretena | mm | Ø 56 | Ø 66 | |
| kŕmenie | X/z/y osi maximálny zdvih | mm | 800/470/310 | |
| Maximálny rýchly pohyb osi x/z/y | m/môj | 24 (nastavenie 18)/24 (nastavenie 18)/15 (nastavenie 8) | ||
| X/z/y osá skrutkovačka | mm | 32/32/25 | ||
| X/z/y osi osi | mm | 35/35/25 | ||
| Veža noža | Osem staníckej veže | Počítač | 8 staníc, ktoré môžu byť vybavené držiakmi nástrojov s dvoma otvormi, voliteľné s 12 stanicami | |
| Hlavná hlava | Formulár na zadržiavanie nástroja |
|
ER25 | |
| Maximálna rýchlosť energie | r/min | 6000 (nastavené na 4000), sa dá bežne používať na spracovanie výrobkov od 4000 | ||
| Maximálne inštalačné vŕtanie a priemer mletia hlavy | mm | Ø 16 | ||
| Vzdialenosť medzi hriadeľom hlavnej hlavy a hriadeľom | mm | 65 | ||
| elektrické zariadenie | Hlavný výkon/krútiaci moment | Kw / nm | 7,5 kW/47,75 nm, voliteľné 11 kW/70,03nm pre oceľové diely s kapacitou spracovania 80 a viac | |
| X/z/y osi motora napájanie/krútiaci moment | Kw / nm | Yaskawa 1,8 kW/11,5 nm. Voliteľná nová generácia 2,4 kW/hodnotené 11,5 nm | ||
| X/Z Power/krútiaci moment motora hlavičky | Kw / nm | 2,4 kW/11,5 nm | ||
| Maximálna rýchlosť motora elektrickej hlavy | r/min | 5000 | ||
| druhý | Brzdové zariadenie vretena |
|
hydraulický tlak | |
| Sklon | ° | 35 ° | ||
| Nôž doska stola dĺžka x šírka | mm | 700x290 | ||
| Dĺžka stroja x šírka x výška | mm | 2200x1580x2000 | ||
| Celková hmotnosť celého stroja | Kg | 3430 | ||
| Celkový výkon | kw | 13 | ||
| Priemerná spotreba energie | Kw / h | 2 | ||
Presnosť strojového nástroja
| Presnosť stroja, štandard faktora Jingfus ： | ||||||||
| Hlavná skúšobná položka | Schéma | Továreň | ||||||
| Vretená radiálny rytmus |
|
Detekovať runt vonkajšieho kužeľa | 0.0035 | |||||
| Opakovaná poloha osi x |
|
Zistite opakované umiestnenie osi X. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie. | 0.003 | |||||
| Opakovacia poloha z osi Z |
 |
Zistite opakované umiestnenie na osi Z. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie. | 0.003 | |||||
| Opaková poloha osi y |
|
Zistite opakované umiestnenie na osi y. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie. | 0.004 | |||||
| C Axis Opakovanie polohy |
|
Zistite premiestnenie pevného bodu osi C, Poznámka: Najprv predpovedajte asi 50-krát na kompenzáciu chyby studeného motora a horúcich motorov a potom zistí opakované umiestnenie | 20 oblúkových sekúnd | |||||
| C poloha osi otáča |
|
Zistite presnosť náhodnej polohy osi C, Poznámka: Najprv predpovedajte asi 50-krát na kompenzáciu chyby studeného motora a horúceho motora a potom skontrolujte opakované nastavenia | 72 oblúkových sekúnd | |||||
| Porazenie hlavnej hlavy |
|
Kužeľový rytmus | 0.015 | |||||
| Porazenie hlavnej hlavy |
 |
Porazenie | 0.01 | |||||
| Ak chce zákazník otestovať presnosť ISO alebo VD1 osi x/z/y, určí sa v čase napísania zmluvy. Zákazník musí túto položku otestovať v rovnakom čase po počiatočnom prijatí továrne Jingfusi. | ||||||||
