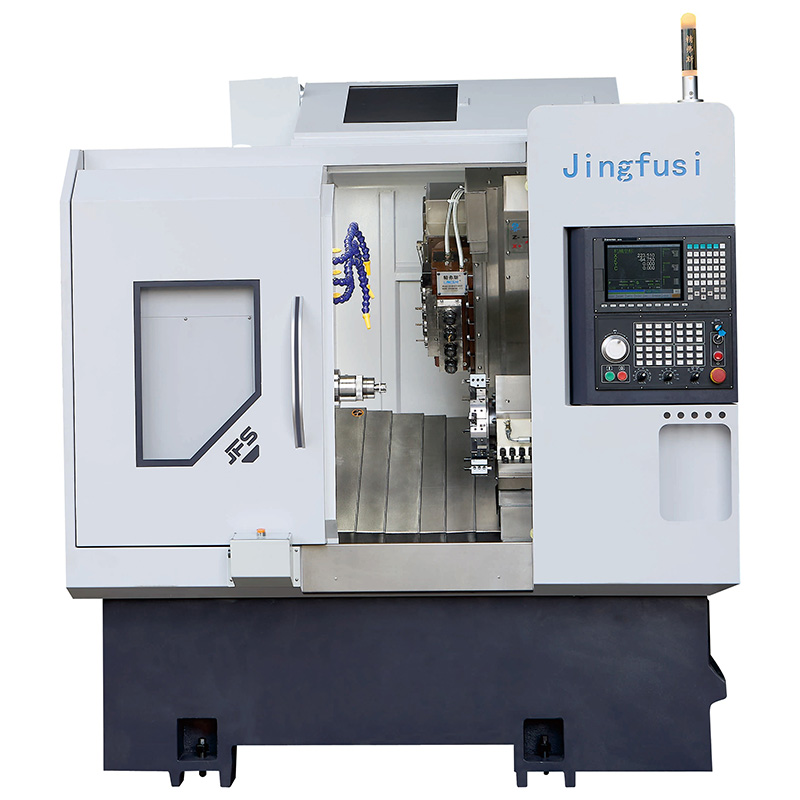

Sústružnícky frézovací CNC sústruh

Jingfusi je výrobca sústružníckeho CNC sústruhu. Naša továreň sa zaviazala poskytovať zákazníkom vysokovýkonné a nákladovo efektívne obrábacie stroje. Neustále skúmame potreby zákazníkov na trhu a vyrábame produkty, ktoré spĺňajú ich skutočné požiadavky na používanie, čím si získavame pochvalu od mnohých používateľov v tomto odvetví. Vitajte na návšteve našej továrne!

Model:CK46/52-4+4+Y

Odoslať dopyt

Popis produktu

Jingfusi je továreň na sústruženie CNC sústruhu. Nasledujúce sú hlavné vlastnosti nášho produktu:

• V porovnaní s poháňanými revolverovými hlavami ponúka náš obrábací stroj vyššie rýchlosti, vyššiu presnosť a lepšiu povrchovú úpravu pri obrábaní malých až stredne veľkých dielov.

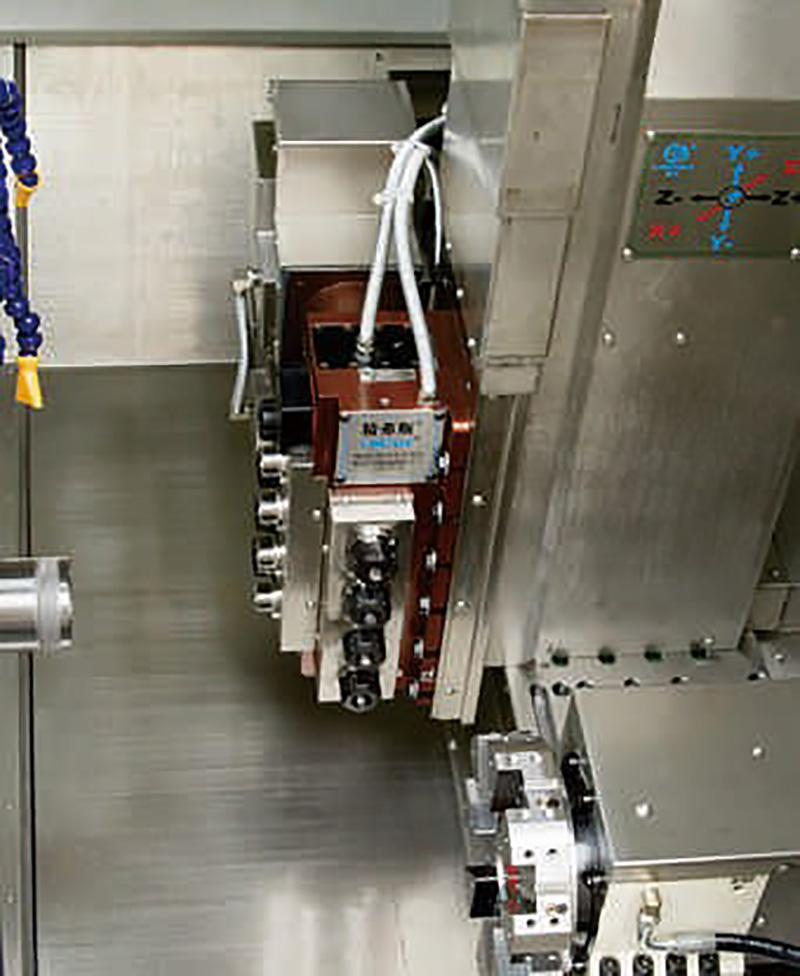

• Naša hnacia hlava má 65 mm rázvor a zásuvný dizajn, čo uľahčuje výmenu hnacej hlavy alebo ložísk, čo zjednodušuje bežnú údržbu.

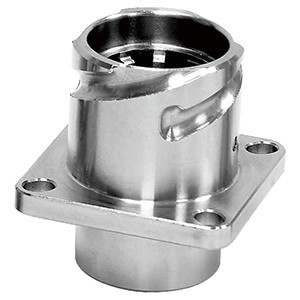

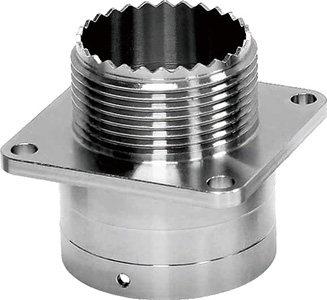

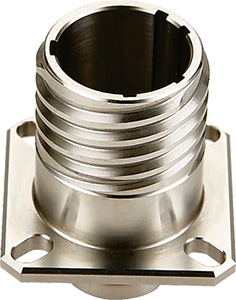

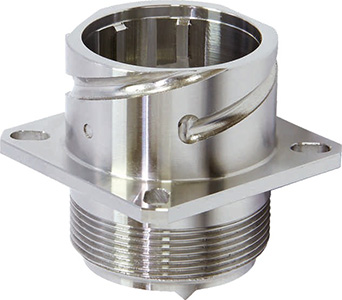

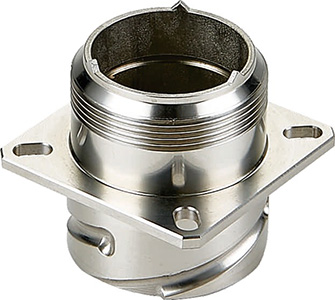

• Náš obrábací stroj dokáže obrábať zložité materiály, ako je nehrdzavejúca oceľ, zliatiny titánu a uhlíková oceľ.

Obrábací stroj sa neustále optimalizuje; vyššie uvedené parametre nájdete v skutočných údajoch obrábacieho stroja.

Hlavná špecifikácia

Model sústruhu		jednotka	CK46-4+4+Y	CK52-4+4+Y	Remart
Kapacita spracovania	Maximálny priemer výkyvu nad posteľou	mm	O480	O480
	Maximálny priemer ladenia	mm	Q80	Q80
	Max.dĺžka otáčania	mm	320	320
Vreteno	Výkon/krútiaci moment motora v osi X/Z/Y	mm	1150	1150
	Vretenový nos	-	A2-5	A2-6
	Priemer otvoru vretena	mm	056	066
	Maximálny dameter materiálu tyče	mm	O45	051
	Maximálna rýchlosť vretena	ot./min	4500	4000
	krútiaci moment motora vretena	Kw/N.m	7,5 kW/47 N.m	11 kW/72 N.m	Voliteľne integrovaný 11 kW/60 Nm Voliteľný integrovaný 22 kW/170 Nm
Power Turret	×/os ZY olerguide zdvih		Pevné 4+radil smer4+axiálny smer4	oin
	Výkonný motor hlavy	Kw/N.m	SYNTEC 1,7 kW/8,34 N.m	SYNTEC 1,7 kW/8,3 N.m	Dva motory poháňajú osem výkonových hláv
	Vzdialenosť medzi hriadeľmi	mm	65	65
	Maximálna rýchlosť výkonovej hlavy	r/mm	5000	5000	4000 bežne používané
	Spôsob upevnenia nástroja napájania		ER25	ER25
Servo vežička	Model servo veže		MK-63RSV-8T	MK-63RSV-8T	Voliteľné 12T
×/Z1/Z2/y-teljega rulliku juhtsiinid	Os X/Z/Y Maximálna rýchlosť pohybu	m/môj	24	24
	×/Z/osový motor výkon/krútiaci moment	kw/N.m	YASKAWAI 1,3 KW/8,34 Nm alebo SYNTEC 1,8 kW/11,5 Nm	YASKAWAI 1,3 KW/8,34 Nm alebo SYNTEC 1,8 kW/11,5 Nm
	Skrutky C3 s osou X/ZY		32/32/25	32/32/25
	×/os ZY olerguide zdvih	-	kw/N.m	kw/N.m
	Xaxisefektívne cestovanie	mm	800	800
	Efektívny pohyb v osi Z	mm	470	470
	Efektívne cestovanie Yaxis	mm	260	260
	90° výkonová hlava interpolačnej osi Y prechádza stredom vretena	mm	70	70
Špecifikácie zariadenia	Čistá hmotnosť stroja	kg	3400	3500
	Celkový výkon stroja	KW	13	16.5
	Stroj D×Š×V	mm	2200 × 1580 x 1900	2200×1580×1900

Obrábací stroj sa neustále optimalizuje; vyššie uvedené parametre nájdete v skutočných údajoch obrábacieho stroja.

Voliteľné položky

Konfiguračná položka		CK46-4+4+Y	CK52-4+4+Y
Hlavné vreteno	Mechanické vreteno	●	●
Hlavné vreteno	Elektrické vreteno	O	O
ovládač	ovládač SYNTEC	●	●
ovládač	ovládač FANUC		O
Os podávania	Yaskawa	●	●
Os podávania	SYNTEC	O	O
Upínanie	Vytiahnite svorku	●	●
Upínanie	Chuck	O	O
spláchnuť	8 pracovných staníc	●	●
spláchnuť	12 pracovných staníc	O	O
Pomocné vybavenie	Zariadenie na zber dielov	O	O
	Zariadenie na kŕmenie	O	O
	Dopravník triesok	O	O
	Automatizovaný robot	O	O
	Odlučovač olejovej hmly	O	O
