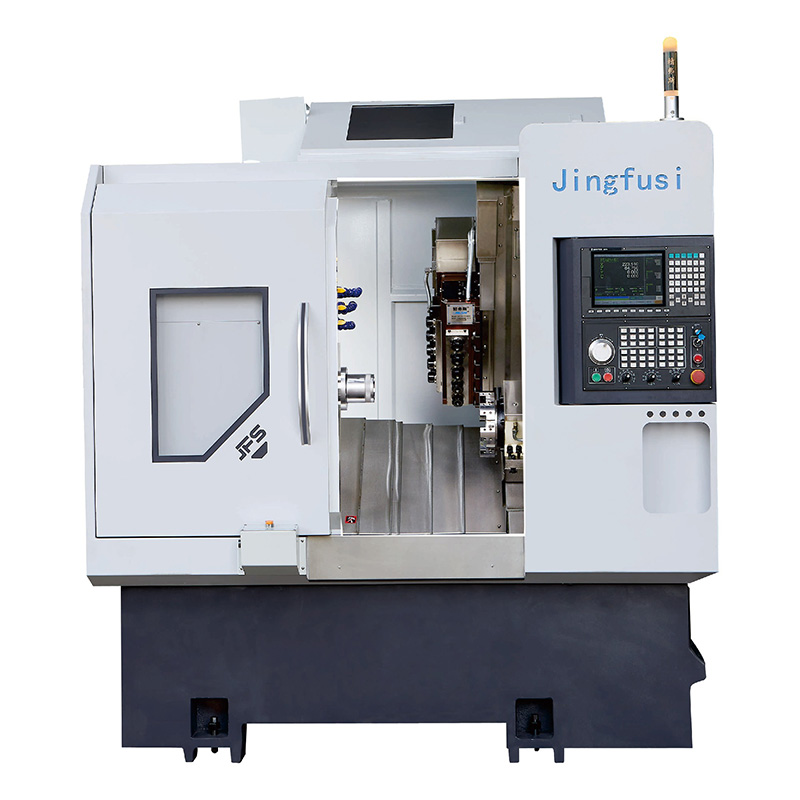

Sústružnícky frézovací CNC sústruh CK46 52-5+5+Y

Jingfusi poskytuje trvanlivý sústruh CNC sústruh CK46 CK46 52-5+5+Y pre globálnych zákazníkov. Náš produkt je jednoduchý na obsluhu a údržbu a pri skutočnom používaní funguje veľmi rýchlo, čo zákazníkom poskytuje mimoriadne vysokú efektivitu výroby. Ste vítaní na návšteve našej továrne.

Model:CK46/52-5+5+Y

Odoslať dopyt

Popis produktu

Jingfusi je továreň na sústruženie CNC sústruhu CK46 52-5 + 5 + Y. Nasledujúce sú hlavné vlastnosti nášho produktu:

. Tento obrábací stroj ponúka vyššiu rýchlosť, vyššiu presnosť a lepšiu povrchovú úpravu na obrábanie malých až stredne veľkých dielov v porovnaní s revolverovou hlavou.

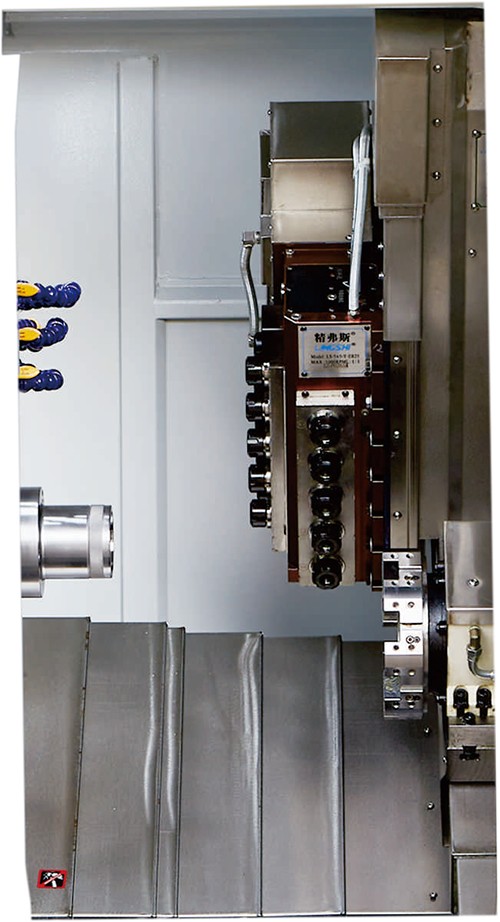

. Pohonná hlava sa štandardne dodáva s rázvorom 65 mm a je zásuvného typu, čo uľahčuje výmenu pohonnej hlavy alebo ložísk a zjednodušuje údržbu, čím sa výrazne znižujú popredajné náklady.

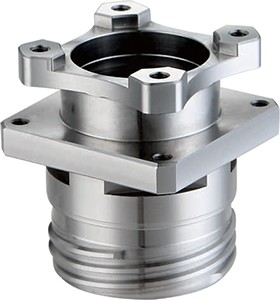

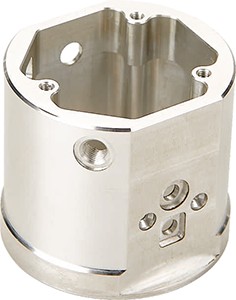

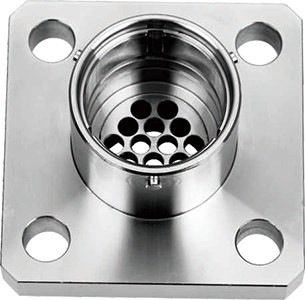

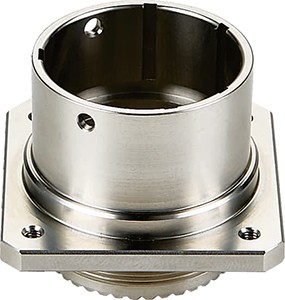

. Funkcie frézovania a sústruženia môžu obrábať zložité materiály, ako je nehrdzavejúca oceľ, zliatiny titánu a uhlíková oceľ.
. Integrálny odliatok prechádza procesom žíhania, vibrácií a iných procesov starnutia, aby sa zabezpečilo dlhodobé stabilné obrábanie a predĺžila sa životnosť obrábacieho stroja.

Hlavná špecifikácia

Model sústruhu		jednotka	CK46-5+5+Y	CK52-5+5+Y	Remart
Kapacita spracovania	Maximálny priemer otáčania prekrytia	mm	0480	0480
	Maximálny priemer ladenia	mm	080	Q80
	Max.dĺžka otáčania	mm	320	320
Vreteno	Stredová výška vretena od zeme	mm	1150	1150
	Vretenový nos	-	A2-5	A2-6
	Priemer otvoru vretena	mm	056	Q66
	Maximálny priemer materiálu tyče	mm	045	Ø51
	Maximálna rýchlosť vretena		4500	4000
	Výkon/krútiaci moment motora vretena	r/min Kw/N.m	7,5 kW/47 N.m	11 kW/72 N.m	Voliteľne integrovaný 11kW/60Nm; Voliteľne integrovaný 22kW/170Nm
Power Turrett	×/os ZY olerguide zdvih	-	Pevné 5+radil smer 5+axiálny smer 5	Pevné 5+radil smer 5+axiálny smer 5
	Výkonný motor hlavy	Kw/N.m	SYNTEC 2,4 kW/11,5 N.m	SYNTEC 2,4 kW/11,5 N.m	Dva motory poháňajú desať výkonových hláv
	Vzdialenosť medzi hriadeľmi	mm	65	65
	Maximálny výkon hea	r/mm	5000	5000	4000 bežne používané
	Tod mouning metho of powe head		ER25	ER25
Servo vežička	Model servo veže		MK-63RSV-8T	MK-63RSV-8T	Voliteľné 12T
×/Z1/Z2/y-teljega rulliku juhtsiinid	Os XZ/Y Maximálna rýchlosť pohybu	m/môj	24	24
	Výkon/krútiaci moment motora na osi x/Z/Y	Kw/N.m	Voliteľne integrovaný 11kW/60Nm; Voliteľne integrovaný 22kW/170Nm	Voliteľne integrovaný 11kW/60Nm; Voliteľne integrovaný 22kW/170Nm
	XZM-ax 3-gadeblsces	-	32/32/25	32/32/25
	Valčekové vodiace koľajnice osi X/ZY	-	35/35/30	35/35/30
	Xaxis efektívne cestovanie	mm	800	800
	Efektívny pohyb v osi Z	mm	470	470
	Efektívne cestovanie Yaxis	mm	310	310
	90° výkonová hlava s interpoláciou osi Y prechádza stredom vretena	mm	70	70
Špecifikácie zariadenia	Čistá hmotnosť stroja	kg	3500	3600
	Celkový výkon stroja	KW	14	17.5
	Stroj D×Š×V	mm	2200 × 1580 × 2000	2200×1580×2000

Obrábací stroj sa neustále optimalizuje; vyššie uvedené parametre nájdete v skutočných údajoch obrábacieho stroja.

Voliteľné položky

Konfiguračná položka		CK46-5+5+Y	CK52-5+5+Y
Hlavné vreteno	Mechanické vreteno	●	●
Hlavné vreteno	Elektrické vreteno	O	O
ovládač	ovládač SYNTEC	●	●
ovládač	ovládač FANUC	O	O
Os podávania	Yaskawa	●	●
Os podávania	SYNTEC	O	O
Upínanie	Vytiahnite svorku	●	●
Upínanie	Chuck	O	O
spláchnuť	8 pracovných staníc	●	●
spláchnuť	12 pracovných staníc	O	O
Pomocné vybavenie	Zariadenie na zber dielov	O	O
	Zariadenie na kŕmenie	O	O
	Dopravník triesok	O	O
	Automatizovaný robot	O	O
	odlučovač olejovej hmly	O	O
