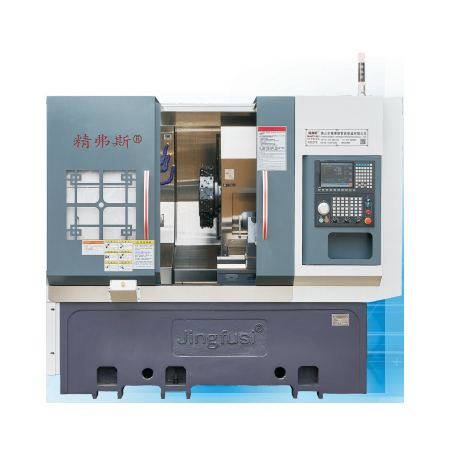

Výkonový kombinovaný stroj na sústruženie a frézovanie vežou
  • Výkonový kombinovaný stroj na sústruženie a frézovanie vežou - 0 Výkonový kombinovaný stroj na sústruženie a frézovanie vežou - 0

Výkonový kombinovaný stroj na sústruženie a frézovanie vežou

Ako profesionálni výrobcovia je spoločnosť Jingfusi® hrdá na to, že predstavuje náš kombinovaný stroj na sústruženie a frézovanie vežou. Zaviazali sme sa poskytovať špičkové popredajné služby a zabezpečiť včasné dodanie produktov. Aby sme zachovali konzistentnú kvalitu našich obrábacích strojov, dodržiavame štandardizovaný prístup v konštrukcii karosérie stroja aj pri montáži konfigurácie. To znamená použitie jednotného príslušenstva (vrátane vymeniteľnej hnacej hlavy držiaka noža a revolverovej hlavy na základovej doske), aby sa zabezpečila stabilita a spoľahlivosť. Náš stroj je navrhnutý s priamou a praktickou štruktúrou, prispôsobenou aplikáciám v reálnom svete a navrhnutý pre užívateľsky príjemnú obsluhu.

Model:CK52DTY

Odoslať dopyt

Popis produktu

Ako profesionálny výrobca by sme vám Jingfusi® radi poskytli kombinovaný stroj na sústruženie a frézovanie vežou.
Detaily produktu



Zoznam parametrov

položka Model sústruhu jednotka CK46DTY CK52DTY
Rozsah spracovania Maximálny priemer otáčania vretena mm Ø 600
Maximálna dĺžka vonkajšieho kruhu otáčania mm 300
Maximálny priemer tyče mm Ø 45 Ø 55
hlavná os Maximálna rýchlosť vretena ot./min 6000 (nastavenie 4500) 4200 (nastavenie 3500)
Typ vretenovej hlavy
A2-5 A2-6
Priemer priechodného otvoru vretena mm Ø 56 Ø 66
krmivo Maximálny zdvih osi X/Z/Y mm 800/400/±60
90° výkonná hlava prechádzajúca stredom vretena mm 60
Maximálne rýchly pohyb osi X/Z/Y m/min 24 (nastavenie 18) / 24 (nastavenie 18) / 15 (nastavenie 12)
Skrutková tyč osi ​​X/Z/Y mm 32/32/32
Valčeková dráha osi X/Z/Y mm 35/35/35
Výkonová veža
 Model motorovej veže (motorová veža) BMT BMT45, voliteľný BMT55
Klieština hnacej hlavy JE ER25
Pevná veľkosť držiaka nástrojov mm 25X25
Priemer stopky držiaka otvoru mm Ø25
Koník Výkon/krútiaci moment hlavného motora KW/Nm 7,5 kW/menovitý 47 Nm 11 kW/menovitý 72 Nm
Výkon/krútiaci moment motora osi X/Z/Y KW/Nm yaskawa 1,8 kW/11,5 N. Voliteľná nová generácia 2,4 kW/menovitý 11,5 Nm
Maximálna rýchlosť motora veže ot./min 80 000 ° (výmena hlavy ≤ 7 000, výmena hlavy 90 ° ≤ 6 000)
Výkon motora výkonovej hlavy/krútiaci moment KW/Nm 8,5 kW/menovitý 16,5 Nm
Výkon/krútiaci moment motora na výmenu nástrojov revolverovej hlavy KW/Nm Nová generácia 1,0 KW /3,1NM
iné Brzdové zariadenie polohy vretena
hydraulický tlak
Sklon postele ° 35°
Dĺžka obrábacieho stroja X šírka X výška mm 2200X1500X1900
Celková hmotnosť celého stroja KG 3900 kg
Celkový výkon kw 15
Priemerná spotreba energie kw/h 3

Presnosť obrábacieho stroja

Presnosť stroja, štandard Jingfusovho faktora ：
Hlavná testovacia položka Schematický diagram Továrenský štandard
Radiálny úder vretena Zistite hádzanie vonkajšieho kužeľa 0.0035
Opakovaná poloha osi X Zistiť opakované umiestnenie osi X. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie. 0.003
Opakovaná poloha osi Z
Zistiť opakované polohovanie na osi Z. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie. 0.003
Opakovaná poloha osi Y Zistiť opakované polohovanie na osi Y. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie. 0.004
Opakovaná poloha osi C Zistite premiestnenie pevného bodu osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované umiestnenie 20 oblúkových sekúnd
Poloha osi C otočná   Zistite presnosť náhodnej polohy osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom skontrolujte opakované nastavenia 72 oblúkových sekúnd
Silový upínací úder hlavy Kužeľový tep 0.015
Silový upínací úder hlavy
Upínacie tepovanie 0.01
Ak si zákazník želá otestovať presnosť ISO alebo VD1 osi X/Z/Y, určí sa to pri podpise zmluvy. Zákazník musí otestovať túto položku v rovnakom čase ako prvé akceptovanie Jingfusi Factory.
