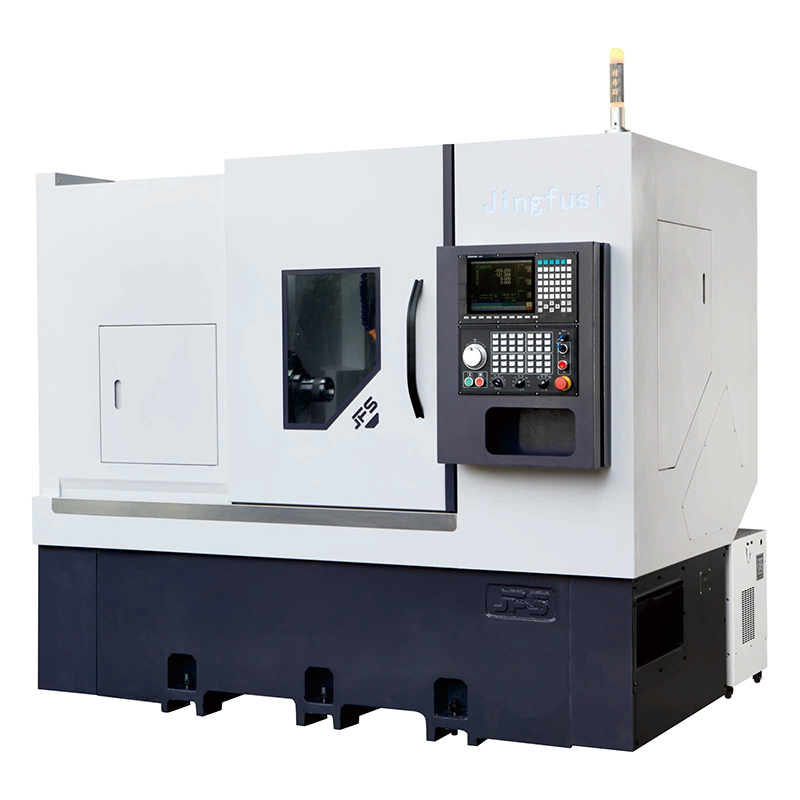

Motorový revolverový CNC sústruh CK52D 76DTYW

Jingfusi je profesionálna továreň vyrábajúca CNC sústruh Power Turret CK52D 76DTYW. Tento produkt ponúka stabilný výkon obrábania a získal pozitívnu spätnú väzbu od mnohých zákazníkov. To mu umožňuje výrazne zlepšiť efektivitu práce v praktických aplikáciách a vytvoriť tak vyššiu produktivitu pre zákazníkov. Kontaktujte nás.

Model:CK52D/76DTYW 8000

Odoslať dopyt

Popis produktu

Vitajte pri kúpe CNC sústruhu Power Turret CK52D 76DTYW z továrne Jingfusi. Spoločnosť Jingfusi sa zaviazala vyrábať vysokovýkonné a nákladovo efektívne obrábacie stroje.

Nadradenosť produktu

Za rovnakých podmienok konfigurácie, štruktúry odlievania, starnutia odliatku a presnosti montáže tento výrobok:
Vertikálna os Y môže získať lepšiu povrchovú úpravu ako virtuálna os Y;
Vertikálna os Y sa programuje jednoduchšie ako virtuálna os Y.
Vertikálny pohyb osi Y sa dá ľahšie rozšíriť ako virtuálny pohyb osi Y;
Vertikálna os Y môže získať lepšiu povrchovú úpravu ako virtuálna os Y;
Vertikálna os Y sa programuje jednoduchšie ako virtuálna os Y.

Funkcia produktu

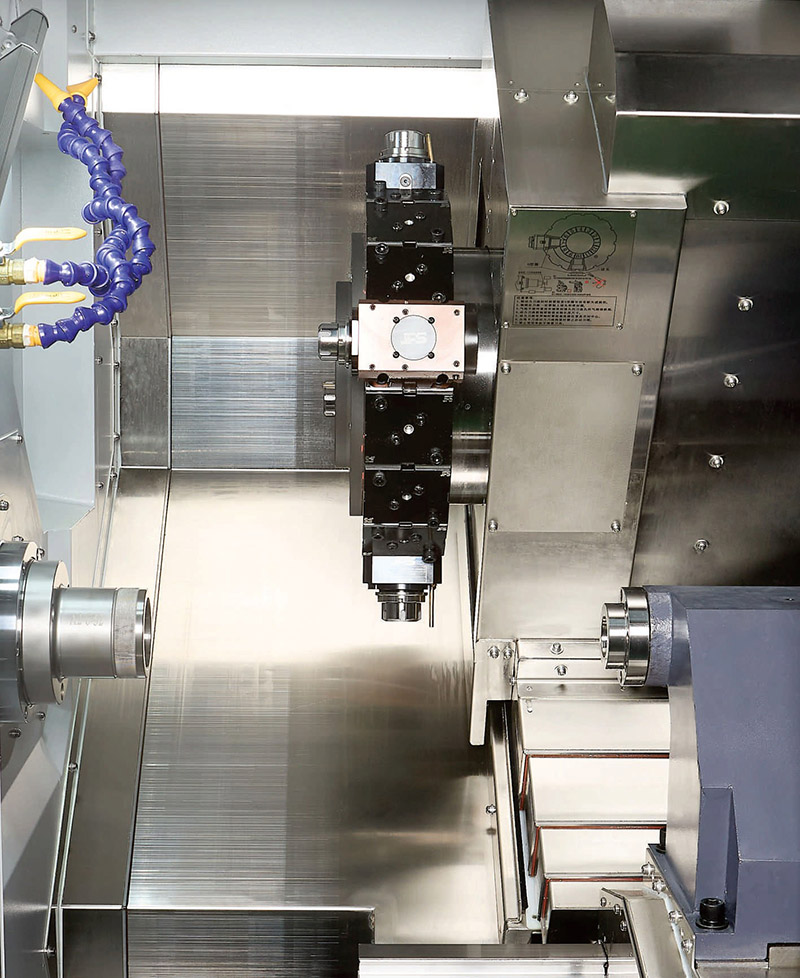

·Pri bežnom používaní sa 0° výkonná hlava môže otáčať až 8000 RPM, zatiaľ čo 90° výkonná hlava sa môže otáčať až 6500 RPM pri bežnom používaní.
· Veža využíva bezprevodový modulový prevod, ktorý výrazne znižuje zdroj tepla a zaisťuje presnosť obrábania.
·Môže tiež vykonávať sústruženie a frézovanie s vysokým leskom a predlžuje sa životnosť nástroja.
· Programovateľné ovládanie koníka pre tento produkt.
· Má vlastné funkcie sústruženia a frézovania na obrábanie zložitých materiálov, ako je nehrdzavejúca oceľ, zliatina titánu, uhlíková oceľ atď.
· Prijímame integrovaný dizajn bočného vyhadzovania triesok a zadného vyhadzovania triesok, ktoré je možné inštalovať ľubovoľne.
·Ošetrenie starnutia celého odliatku môže zabezpečiť dlhodobý stabilný výkon obrábania a životnosť stroja.

Hlavná špecifikácia

Model sústruhu		jednotka	CK52DTYW	CK76DTYW	CK46DTYW	Remart
Kapacita spracovania	Maximálny priemer výkyvu nad lôžkom	mm	Q600	Q600	Q600
	Maximálny priemer otáčania	mm	Q230	0230	Q230	Disk
	Max.dĺžka otáčania	mm	430	430	430
Vreteno	Výkon/krútiaci moment motora v osi X/Z/Y	mm	1150	1150	1150
	Vretenový nos		A2-6	A2-8	A2-5
	Priemer otvoru vretena	mm	Q66	Q86	ø56
	Maximálny priemer materiálu tyče	mm	051	072	045
	Maximálna rýchlosť vretena	ot./min	4000	3500	4500
	Výkon/krútiaci moment motora vretena	Kw/N.m	11 kW/72 Nm	15 kW/143 Nm	7,5 kW/47 Nm	Voliteľne integrovaný 11 kW/60 Nm/ Voliteľný integrovaný 22 kW/170 Nm
Power Turret	Model motorovej veže	-	BMT55-16T	BMT55-16T	BMT55-16T	Maximálna rýchlosť motora veže
	Výkon/krútiaci moment vežového motora	Kw/N.m	7,5 kW/22 Nm	7,5KW/22 N.m	7,5KW/22 N.m
	Elektrický revolverový nástroj max. rýchlosť	r/mm	8000	8000	8000	0° možno prevádzkovať pri 8000 ot./min. a 90° pri 6500 ot./min.
×/Z1/Z2/y-teljega rulliku juhtsiinid	Maxfst rýchlosť pojazdu osi XIZ	m/môj	24	24	24
	Os Y Maximálna rýchlosť jazdy	m/môj	15	15	15
	YASKAMA¹8KW/115NmQ SYNTEC 24KW/115m	Kw/N.m	YASKWA1,8KW/15Nm alebo SYNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SMNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SYNTEC 24KW/115m
	Guľové skrutky triedy C3 s osou XIZN	-	32/32/40	32/32/40	32/32/40
	X/ZMY-osové vodiace lišty	-	35/35/35	35/35/35	35/35/35
	Efektívny pohyb v osi X	mm	248	248	248
	Efektívne cestovanie Zaxis	mm	460	460	460
	Efektívny pohyb osi Y	mm	112 (±56)	112 (±56)	112 (±56)
	spindfe končí cez	mm	30	30	30	2777 Carlin
Koník	Cestovanie koníkom	mm	450	450	450
Koník	Kužeľový otvor vyhadzovača	MK	Mohs 5#	Morse 5#	Morse 5#
Špecifikácie zariadenia	Čistá hmotnosť stroja	kg	4100	4200	4000
	Celkový výkon stroja	KW	24.5	28.5	21
	Stroj D×Š×V	mm	2450×1700×2000	2450×1700×2000	2450×1700×2000

Obrábací stroj sa neustále optimalizuje; vyššie uvedené parametre nájdete v skutočných údajoch obrábacieho stroja.

Voliteľné položky

Konfiguračná položka		CK52DTYW	CK76DTYW	CK46DTYW
Hlavné vreteno	Mechanické vreteno	●	●	●
Hlavné vreteno	Elektrické vreteno	O	O	O
ovládač	ovládač SYNTEC	●	●	●
Os podávania	Yaskawa	●	●	●
Os podávania	SYNTEC	O	O	O
spláchnuť	BMT55 Power Turbo	●	●	●
spláchnuť	BMT65 Power Turbo	二	O	O
Koník	Pondelok 5#	O	O	O
Upínanie	Vytiahnite svorku	●	●	●
Upínanie	Chuck	O	O	O
Pomocné vybavenie	Zariadenie na zber dielov	O	O	O
	Zariadenie na kŕmenie	O	O	O
	Dopravník triesok	O	O	O
	Automatizovaný robot	O	O	O
	Odlučovač olejovej hmly	O	O	O
