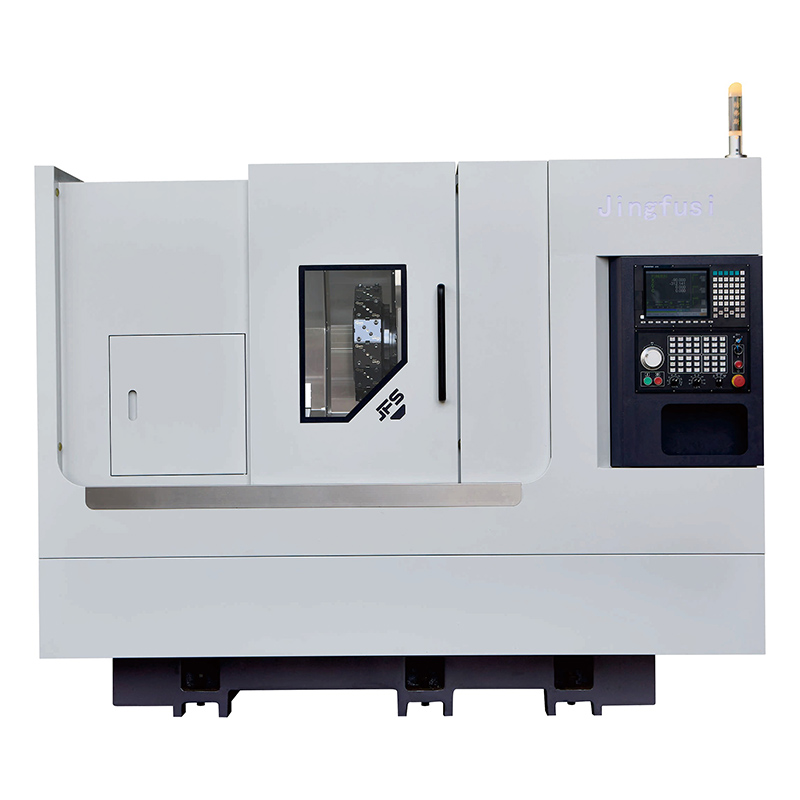

Motorový revolverový CNC sústruh CK52 76DTYW-500

Jingfusi poskytuje kvalitný revolverový CNC sústruh CK52 76DTYW-500. Zaviazali sme sa vyrábať vysokovýkonné a nákladovo efektívne obrábacie stroje. Vitajte, kontaktujte nás a získajte cenovú ponuku!

Model:CK52/76DTYW-500

Odoslať dopyt

Popis produktu

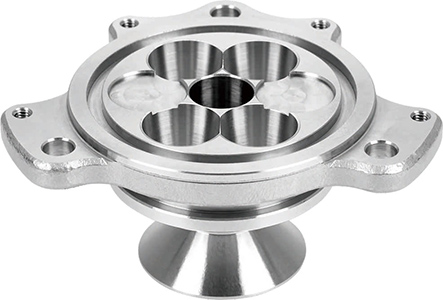

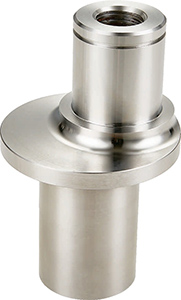

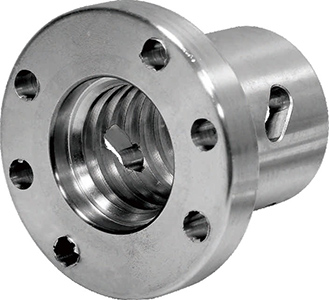

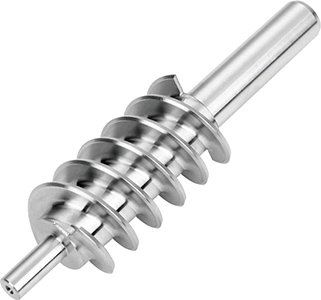

Funkcie frézovania a sústruženia tohto CNC sústruhu Power Turret CK52 76DTYW-500 od výrobcu Jingfusi dokážu obrábať zložité materiály, ako je nehrdzavejúca oceľ, zliatina titánu a uhlíková oceľ. A my toto strojové zariadenie bočný čip a zadný čip na dosiahnutie integrácie, vhodné pre ľudí na ľubovoľnú inštaláciu. Má štyri druhy uzamykacích funkcií, ktoré sa pri vysúvaní nebudú kývať doľava a doprava, aby sa zabezpečila konečná presnosť. Celý odliatok bol žíhaný, aby bola zaistená dlhodobá stabilita a predĺžená životnosť obrábacieho stroja.

Hlavná špecifikácia

Model sústruhu		jednotka	CK52DTYW-500	CK76DTYW-500	Remart
Kapacita spracovania	Maximálny priemer výkyvu nad posteľou	mm	0700	Ø700
	Maximálny priemer otáčania	mm	Ø230	Ø230
	Max.dĺžka otáčania	mm	500	500
Vreteno	vretenové hydraulické skľučovadlo	v	8"	10"
	Výška stredu vretena od zeme	mm	1150	1150
	Vretenový nos		A2-6	A2-8
	Priemer otvoru vretena	mm	Ø66	Ø86
	Maximálny priemer tyčového materiálu	mm	Ø51	Ø72
	Maximálna rýchlosť vretena	r/min	4000	2000
	Výkon/krútiaci moment motora vretena	Kw/N.m	11 kW/72 N.m	15 kW/143 N.m	Voliteľne integrovaný 11 kW/60 Nm/ Voliteľný integrovaný 22 kW/170 Nm

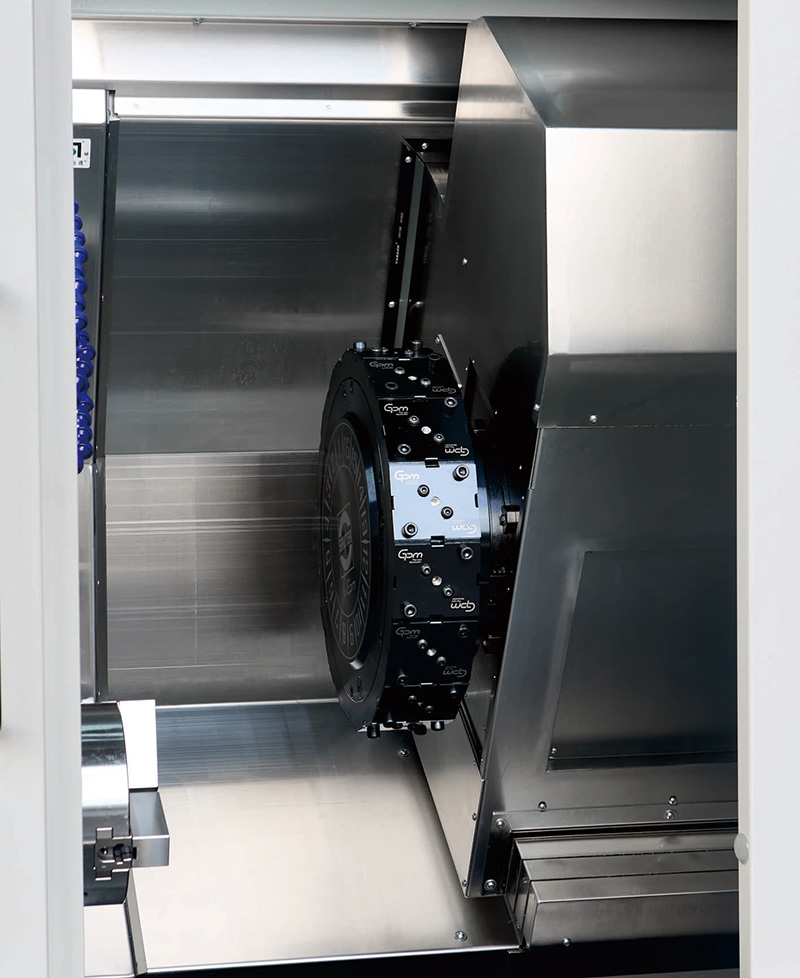

Power Turret	Model motorovej veže	-	BMT55-16T alebo BMT55-12T	BMT55-16T alebo BMT55-12T	Taiwanská veža so servomotorom GPM, predtým nemecká značka SAUTER.
	Výkon/krútiaci moment motora veže	Kw/N.m	5,7 kW/18 Nm alebo 3,1 kW/15 Nm	5,7 kW/18 Nm alebo 3,1 kW/15 Nm
	Výkon tolmax rýchlosť	r/mm	5000	5000	° možno prevádzkovať pri 8 000 ot./min a 90 ° pri 6 500 ot./min.
Podávanie osi X/Z/Y	×os Z Max.vysoká rýchlosť otáčania	m/min	24	24
	Yaxis Max.vysoká rýchlosť jazdy	m/min	15	15
	Výkon/krútiaci moment motora v osi X/Z/Y	Kw/N.m	YASKAWAI 29KW/186Nm alebo SYTEC 3,1KW/15Nm	YASKAWA 29KW/186Nm alebo SYMTEC 3,1KW/15Nm
	Guľové skrutky XZY-xis triedy C3	-	40/40/40	40/40/40
	Vodiace lišty os XZY	-	35/45/35	35/45/35
	Xaxis efektívne cestovanie	mm	250	250
	Efektívny pohyb v osi Z	mm	500	500
	Efektívny pohyb osi Y	mm	112 (±56)	112 (±56)
	Bmaesthogh	mm	50	50	Na základe vysokovýkonného držiaka náradia so 70 stredom
Koník	Cestovanie koníkom	mm	520	520	naprogramovaný koník
Koník	Kužeľový otvor vyhadzovacieho kolíka	MK	Mo's 5#	Mo's 5#
Špecifikácie zariadenia	Čistá hmotnosť stroja	kg	4500	4600
	Celkový výkon stroja	KW	26	30
	Stroj D×Š×V	mm	2500×1680×1900	2500×1680×1900

Obrábací stroj sa neustále optimalizuje; vyššie uvedené parametre nájdete v skutočných údajoch obrábacieho stroja.

Voliteľné položky

Konfiguračná položka		CK52DTYW-500	CK76DTYW-500
Hlavné vreteno	Mechanické vreteno	●	●
Hlavné vreteno	Elektrické vreteno	O	O
ovládač	ovládač SYNTEC	●	●
ovládač	ovládač FANUC	O	O
Os podávania	Yaskawa	●	●
Os podávania	SYNTEC	O	O
Vežička	Výkonová veža BMT55	●	●
Vežička	Výkonová veža BMT55	一	O
Koník	Morse#5	O	O
Upínanie	Vytiahnite svorku	●	●
Upínanie	Chuck	O	O
Pomocné vybavenie	Zariadenie na zber dielov	O	O
	Zariadenie na kŕmenie	O	O
	Dopravník triesok	O	O
	Automatizovaný robot	O	O
	Odlučovač olejovej hmly	O	O
