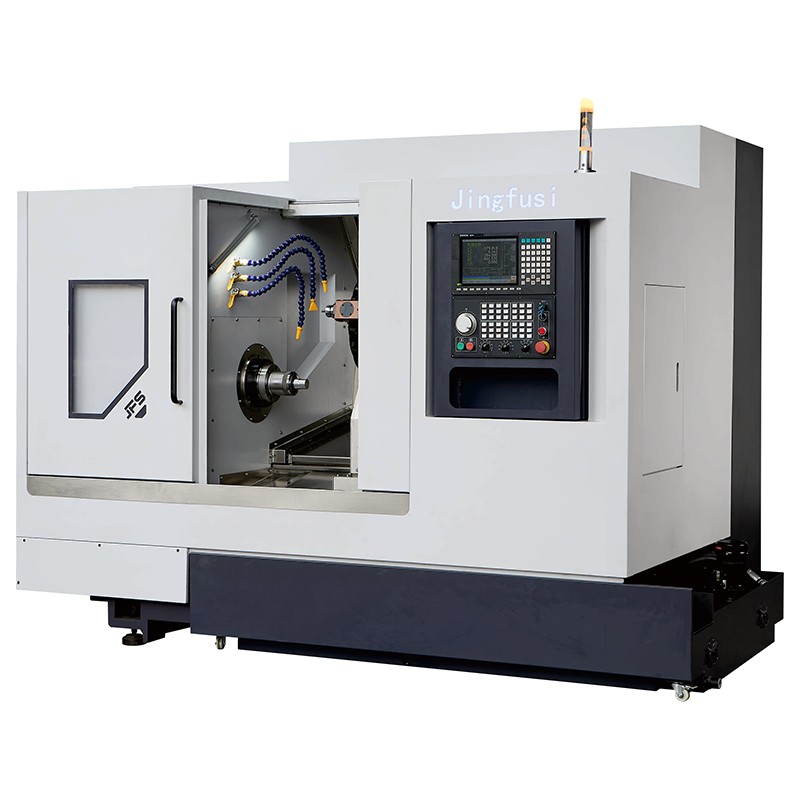

Motorový revolverový CNC sústruh CK46 52 76DT

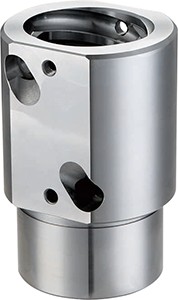

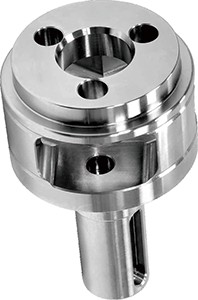

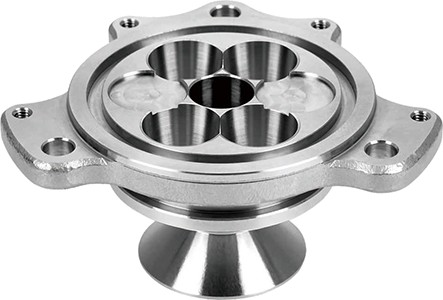

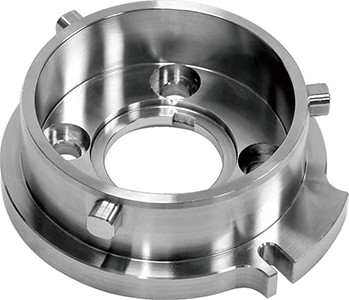

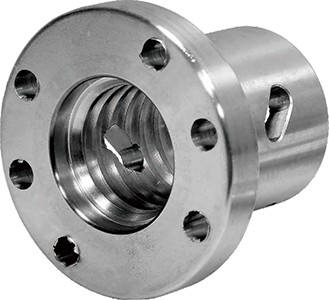

Jingfusi vyrába vysoko kvalitný motorový revolverový CNC sústruh CK46 52 76DT. Rozhodli sme sa prijať bezprevodový modulový prevod, ktorý eliminuje zdroj tepla zo zdroja a prispieva k stabilnej záruke presnosti obrábania. Stroj integruje funkcie frézovania a sústruženia a dokáže flexibilne spracovávať zložité materiály, ako je nehrdzavejúca oceľ, zliatina titánu, uhlíková oceľ atď.

Model:CK46/52/76DT

Odoslať dopyt

Popis produktu

CNC sústruh Jingfusi Power Turret CK46 52 76DT z čínskej továrne je vybavený dvoma vysokovýkonnými výkonovými hlavami, maximálna rýchlosť 0° výkonovej hlavy za normálnych pracovných podmienok môže dosiahnuť 8000 RPM a 90° výkonová hlava môže dosiahnuť 6500 RPM.

Funkcia produktu

Za predpokladu konzistentného tvaru, organizácie odlievania, starnutia a presnosti montáže majú virtuálna os Y a zvislá os Y svoje výhody: tuhosť virtuálnej osi Y je lepšia, nastavenie zaoblenia je bezstarostnejšie; Zdvih vertikálnej osi Y sa ľahko predlžuje, obrábanie je lepšie, náročnosť programovania je nízka a spustenie je rýchle.

Systém odstraňovania triesok využíva integrovaný dizajn bočnej a zadnej strany, flexibilný režim inštalácie, vhodný pre rôzne výrobné scenáre. Okrem toho bol celý odliatok žíhaný, starnutie vibráciami a ďalšie spracovanie viackanálovým procesom, aby sa zabezpečila dlhodobá stabilná prevádzka zariadenia a efektívne sa predĺžila životnosť celého stroja.

Hlavná špecifikácia

Model sústruhu		jednotka	CK46DT virtuálne Y	CK52DT virtuálne Y	CK76DT virtuálne Y	Remart
Kapacita spracovania	Maximálny priemer výkyvu nad posteľou	mm	700	ø 700	700
	Maximálny priemer otáčania	mm	Q300	0300	Ø300
	Max.dĺžka otáčania	mm	480	480	480
Vreteno	vretenové hydraulické skľučovadlo	v	6"	8"	10"
	stredová výška vretena od zeme	mm	1050	1050	1050
	Vretenový nos	-	A2-5	A2-6	A2-8
	Priemer otvoru vretena	mm	Ø56	066	Q86
	Maximálny priemer materiálu tyče	mm	Ø45	051	072
	Maximálna rýchlosť vretena	ot./min	4500	4000	2000
	Výkon/krútiaci moment motora vretena	Kw/N.m	7,5 kW/47 N.m	22 kW/170 N.m	22 kW/170 N.m
	Model motorovej veže		BMT45-16T	BMT55-16T	BMT55-16T
Power Turret	sledujte maximálnu rýchlosť motora/orgue	Kw/N.m7	7,5KW/22N.mor 11KW/42Nm	7,5Kw/22N.mor 11KW/42Nm	75 kW/22 Nm alebo 1 kW/42 Nm
Power Turret	Elektrický revolverový nástroj max. rýchlosť	r/mm	8000 alebo 6000	8000 alebo 6000	8000 alebo 6000
×/Z1/Z2/y-teljega rulliku juhtsiinid	×ZN os Max.vysoká rýchlosť jazdy	m/môj	24	24	24
	×ZY-xis výkon/krútiaci moment motora	Kw/N.m	3,1 kW/15 Nm	3,1 kW/15 Nm	3,1 kW/15 Nm
	×ZY-os C3-grad bll skrutky	-	32/40/40	32/40/40	32/40/40
	Valčekové vodiace koľajnice v osi ×/Z/Y	-	35/45/45	35/45/45	35/45/45
	Xaxis efektívne cestovanie	mm	500	500	500
	Efektívny pohyb v osi Z	mm	530	530	530
	Interpolácia efektívneho pohybu osi Y	mm	+48,-52	+48,-52	+48,-52
	Interpolačná os Y 90° výkonová hlava prechádza stredom vretena	mm	60	70	70
Špecifikácie zariadenia	Čistá hmotnosť stroja	kg	5000	5000	5100
	Celkový výkon stroja	KW	34	37	37
	Stroj D×Š×V	mm	2600×2050×2040	2600 × 2050 × 2040	2600 × 2050 × 2040

Obrábací stroj sa neustále optimalizuje; vyššie uvedené parametre nájdete v skutočných údajoch obrábacieho stroja.

Voliteľné položky

Konfiguračná položka		CK46DT virtuálne Y	CK52DT virtuálne Y	CK76DT virtuálne Y
Hlavné vreteno	Mechanické vreteno	●	●	●
Hlavné vreteno	Elektrické vreteno	O	O	O
ovládač	ovládač SYNTEC	●	●	●
Os podávania	Yaskawa	O	O	O
Os podávania	SYNTEC	●	●	●
Turrett	Vysokorýchlostná výkonná veža s priamym pohonom	●	●	●
	Taiwanská elektrická veža Maikun	O	O	O
	Nemecká výkonová veža Paitech	O	O	O
Upínanie	Vytiahnite svorku	●	●	●
Upínanie	Chuck	O	O	O
Pomocné vybavenie	Zariadenie na zber dielov	O	O	O
	Zariadenie na kŕmenie	O	O	O
	Dopravník triesok	O	O	O
	Automatizovaný robot	O	O	O
	Odlučovač olejovej hmly	O	O	O
