Ekonomický stroj na obrábanie obratu

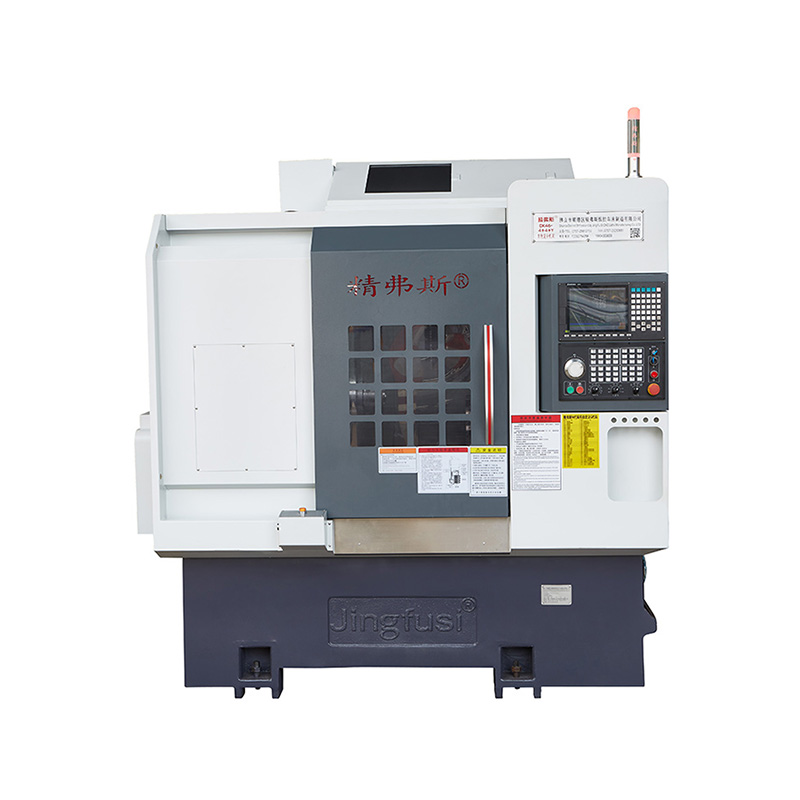

Ekonomický obrábací stroj Jingfusi® je navrhnutý s výkonným pomocným mechanizmom brzdovej brzdy na zlepšenie tuhosti počas spracovania dielov. Systém zmeny priameho nástroja ukladá komplikované kroky zmeny postupu nástroja a skráti dobu prevádzky zmeny nástroja, dosahuje efektívne spracovanie a úspory nákladov pre používateľov.

Model:CK76DTY

Odoslať dopyt

Popis produktu

Ekonomickým strojom Jingfusi® Ekonomickým strojovým obrábaním je 3-os (x, y, z) počítačový počítač s numericky riadeným sústružením a mletiacou zlúčeninou. Integruje otáčanie, mletie, vŕtanie, nudné, poklepanie a ďalšie funkcie do jedného zariadenia. Môže vykonávať koncové a bočné mletie, vŕtanie, poklepanie a ďalšie kombinované spracovanie. Je obzvlášť vhodný na spracovanie niektorých rotačných častí s komplexnými tvarmi a vysokými požiadavkami na presnosť. Môže dokončiť všetky alebo väčšinu krokov spracovania v jednom upínaní. Zabezpečiť presnosť, zlepšiť efektívnosť a znížiť náklady.

Cestovná schéma Jingfusi®

Podrobnosti o produkte

Zoznam parametrov

položka	Model sústruhu	jednotka	Ck52dty	Ck76dty	Ck46dty
Spracovanie	Maximálny priemer rotácie vretena	mm	Ø 700
	Maximálna dĺžka vonkajšieho kruhu	mm	520
	Maximálny priemer	mm	Ø 55	Ø 72	Ø 45
hlavná os	Maximálna rýchlosť vretena	r/min	4200 (nastavenie 3500)	3200 (nastavenie 2000)	6000 (sada 4500)
	Typ hlavy vretena		A2 - 6	A2 -8	A2 - 5
	Priemer vretena	mm	Ø 66	Ø 86	Ø 56
kŕmenie	X/z/y osi maximálny zdvih	mm	260/500/± 60
	90 ° Power hlava prechádzajúca stredom vretena	mm	30
	Maximálny rýchly pohyb osi x/z/y	m/môj	24 (nastavenie 16)/ 24 (nastavenie 16)/ 14 (nastavenie 8)
	X/z/y osá skrutkovačka	mm	40
	X/z/y osá valcová dráha	mm	35/45/35
Veža	Model výkonovej veže (výkonová veža)	Bmt	BMT55
	Kolega	Je	ER32
	Pevná veľkosť držiaka nástroja	mm	25x25
	Priemer držiaka držiaka	mm	Ø32
elektrické zariadenie	Hlavný výkon/krútiaci moment	Kw / nm	11 kW/hodnotené 72 nm	15 kW/hodnotené 98 nm	7,5 kW/hodnotené 47 nm
	X/z/y osi motora napájanie/krútiaci moment	Kw / nm	Yaskawa 2,9 kW /18,6nm，optional nová generácia3.1 kW /15nm
	Výkon/krútiaci motor motora veže energie	Kw / nm	Nová generácia 3,1 kW/15nm
	Maximálna rýchlosť výkonového motora veže	r/min	6000 (nastavenie 4000), bežná rýchlosť <4000
	Power/krútiaci moment motorovej hlavy	Kw / nm	3,1 kW/15nm
	Výkon/krútiaci moment nástroja na výmenu veže	Kw / nm	Nová generácia 1,0 kW /3,1 nm
Výstraž	Štrbina	mm	520
	Maximálny hydraulický zdvih chvosta	mm	100
	Konzervačný kužeľový kužeľ	Mk	Mohs 5#
	Maximálna vzdialenosť medzi špičkou a skľučovadlom	mm	690
druhý	Brzdové zariadenie vretena		Hydraulický, voliteľný programovateľný
	Sklon	°	30 ° alebo 15 °
	Dĺžka stroja x šírka x výška	mm	2500x1680x1900
	Celková hmotnosť celého stroja	Kg	5 000 kg
	Celkový výkon	kw	20
	Priemerná spotreba energie	Kw / h	3

Presnosť strojového nástroja

Presnosť stroja, štandard faktora Jingfus ：
Hlavná skúšobná položka	Schéma	Detekcia	Továreň


Vretená radiálny rytmus		Detekovať runt vonkajšieho kužeľa	0.0035


Opakovaná poloha osi x		Zistite opakované umiestnenie osi X. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.003


Opakovacia poloha z osi Z		Zistite opakované umiestnenie na osi Z. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.003


Opaková poloha osi y		Zistite opakované umiestnenie na osi y. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.004


C Axis Opakovanie polohy		Zistite premiestnenie pevného bodu osi C, Poznámka: Najprv predpovedajte asi 50-krát na kompenzáciu chyby studeného motora a horúcich motorov a potom zistí opakované umiestnenie	20 oblúkových sekúnd


C poloha osi otáča		Zistite presnosť náhodnej polohy osi C, Poznámka: Najprv predpovedajte asi 50-krát na kompenzáciu chyby studeného motora a horúceho motora a potom skontrolujte opakované nastavenia	72 oblúkových sekúnd


Porazenie hlavnej hlavy		Kužeľový rytmus	0.015

Porazenie hlavnej hlavy		Porazenie	0.01

Ak chce zákazník otestovať presnosť ISO alebo VD1 osi x/z/y, určí sa v čase napísania zmluvy. Zákazník musí túto položku otestovať v rovnakom čase po počiatočnom prijatí továrne Jingfusi.
