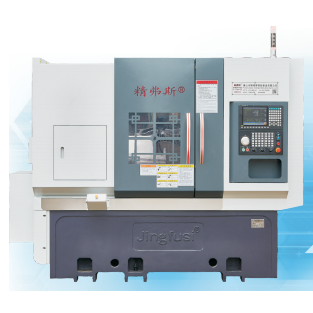

Automatický sústruh CNC veže

Sme radi, že vám môžeme predstaviť automatický sústruh CNC typu Jingfusi® High-end CNC, ktorého cieľom je prehĺbiť vaše znalosti tohto výnimočného produktu. Srdečne vítame našich nových a vážených zákazníkov, aby sme pokračovali v partnerstve s nami, keď sa usilujeme o jasnejšiu budúcnosť spolu.

Model:CK52T-600

Odoslať dopyt

Popis produktu

Ste srdečne pozvaní, aby ste navštívili našu továreň a preskúmali najnovšie, konkurencieschopné a kvalitné automatické sústruh Jingfusi® CNC typu veže, ktoré sú v súčasnosti vysoké. Netrpezlivo očakávame príležitosť spolupracovať s vami.

CNC veža typu Automatické podrobnosti o produkte sústruhu

Zoznam parametrov CNC Typ

projekt	Spokojnosť	jednotka	CK52T-600	CK76T-600	CK46T-600
Spracovanie	Maximálny priemer rotácie vretena	mm	Ø 800
	blok bloku	mm	Ø 180 ~ 400
	Maximálna dĺžka otáčania	mm	560
	Maximálny priemer	mm	Ø 51 ~ 55	Ø 72	Ø 45
hlavná os	Typ hlavy vretena		A2-6	A2 -8	A2-5
	Priemer vretena	mm	Ø 66	Ø 86	Ø 56
	Maximálna rýchlosť vretena	r/min	4200	3200	6000
	Rýchlosť nastavenia vretena	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
kŕmenie	Maximálne cestovanie osi x/z	mm	230/600
	Účinný mŕtvica os.	mm	570
	Maximálny rýchly pohyb osi x/z	m/môj	24
	Nastavenie osi x/z pre rýchly pohyb	m/môj	16/18
	Špecifikácie skrutiek valca x/z	mm	40
	X/Z AXIS MECHERIFIKÁCIE	mm	35/45
Dvanásť pozícií servo veže	Dvanásť pozícií výška stredu servo		100
	Nožová veža protiľahlá hrana (vonkajší priemer)	mm	385
	Stredová výška veže	mm	100
	Počet čepeľ veže	upevniť	12
	Interferenčný priemer susedného spracovania nástroja	mm	Ø180
	Pevná veľkosť držiaka nástroja	mm	25x25
	Priemer rukoväte noža	mm	Ø25
elektrické zariadenie	Hlavný výkon/krútiaci moment	Kw / nm	11 kW/hodnotené 72 nm	15 kW/hodnotené 98 nm	7,5 kW/hodnotené 47 nm
	X/z-osi motorový výkon/krútiaci moment	Kw / nm	Yaskawa 1,8 kW/11,5 nm. Voliteľná nová generácia 2,4 kW/hodnotené 11,5 nm
	Výkon/krútiaci moment nástroja na výmenu veže	Kw / nm	Nová generácia 1,0 kW/3,1 nm
	Power motora chladiaceho systému	Kw	0.3
	Výkon motora s vysokým tlakom chladenia	Kw	3
Výstraž	Štrbina	mm	420
	Maximálny zdvih kolíka na výtok z koncovky	mm	100
	Tailstock Ejector Pin Form		Hydraulická, silná tuhosť
	Konzervačný kužeľový kužeľ	Mk	Mohs 5 #, počas presného obrábania sa neohýba ani nezdaruje.
	Maximálna vzdialenosť medzi špičkou a skľučovadlom	mm	690
druhý	Sklon	°	30 ° alebo 15 °
	Dĺžka stroja x šírka x výška	mm	2500x1600x1700
	Celková hmotnosť celého stroja	Kg	Celková hmotnosť celého stroja je 4500 kg, s voliteľnou celkovou hmotnosťou 3500 kg, mínus 10000 juan
	Celkový výkon	kw	20
	Priemerná spotreba energie	Kw / h	3

CNC veža typu Automatický sústruhový strúhanka presnosť

Presnosť stroja, štandard faktora Jingfus ：
Hlavná skúšobná položka	Schéma	Detekcia	Továreň


Vretená radiálny rytmus		Detekovať runt vonkajšieho kužeľa	0.0025


Opakovaná poloha osi x		Zistite opakované umiestnenie osi X. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.0025


Opakovacia poloha z osi Z		Zistite opakované umiestnenie na osi Z. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.0025


Ak chce zákazník otestovať presnosť ISO alebo VD1 osi x/z/y, určí sa v čase napísania zmluvy. Zákazník musí túto položku otestovať v rovnakom čase po počiatočnom prijatí továrne Jingfusi.
