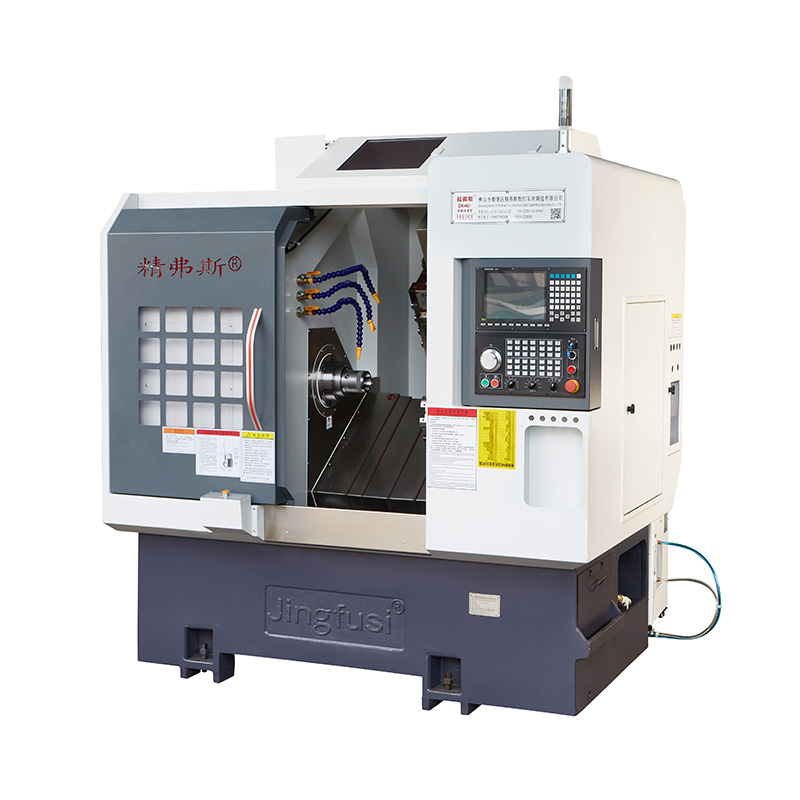

CNC otáčanie frézovacieho zlúčeniny Opreck Center

CNC otáčanie frézovacieho zlúčeniny obrábania je ideálne na výrobu zložitých a vysoko presných rotačných komponentov. Umožňuje dokončenie väčšiny, ak nie všetky, obrábacie operácie v jednom nastavení. To nielen zaručuje presnosť, ale zvyšuje aj produktivitu a nákladovú efektívnosť.

Model:CK46-4+4+Y

Odoslať dopyt

Popis produktu

Charakteristiky CNC otáčania frézovacieho zlúčeniny stroje:

Minimalizované upnutie: znižuje potrebu viacerých upínacích operácií, čím sa zvyšuje účinnosť aj presnosť.

Rýchle zmeny nástrojov: Podporuje vysokorýchlostné zmeny nástrojov, zjednodušenie usporiadania nástroja pre pohodlnejšie obrábanie.

Komplexné obrábanie: ponúka celý rad funkcií na uľahčenie kompozitného spracovania koncových tvárí a strán, čo umožňuje všestranné možnosti obrábania.

Cestovný diagram stroja

CNC Turning Milling Compound Machining Center

Podrobnosti o produkte

Zoznam parametrov

položka	Model sústruhu	jednotka	CK46-4+4+Y	CK52-4+4+Y
Spracovanie	Hojdať sa cez posteľ	mm	Ø 500
	Maximálna dĺžka vonkajšieho kruhu	mm	320
	Maximálny priemer	mm	Ø 45	Ø 51 ~ 55
hlavná os	Typ hlavy vretena		A2-5	A2-6

	Priemer vretena	mm	Ø 56	Ø 66
	Maximálna rýchlosť vretena	r/min	6000 (nastavené na 4500)	4500 (nastavené na 3500)
kŕmenie	Efektívne cestovanie osi x/z/y	mm	800/470/260

	Maximálny rýchly pohyb osi x/z/y	m/môj	24 (nastavenie 18)/24 (nastavenie 18)/15 (nastavenie 8)
	X/z/y osá skrutkovačka	mm	32/32/25
	X/z/y osi osi	mm	35/35/25
Veža noža	Osem staníckej veže	Počítač	8 staníc, ktoré môžu byť vybavené držiakmi nástrojov s dvoma otvormi, voliteľné s 12 stanicami
Hlavná hlava	Formulár na zadržiavanie nástroja		ER25


	Náradie	Počítač	Os 4+osi x 4, s nainštalovanými 4 ďalšími pevnými držiakmi nástrojov
	Maximálna rýchlosť energie	r/min	6000 (nastavené na 4000), sa dá bežne používať na spracovanie výrobkov od 4000
	Vzdialenosť medzi hriadeľom hlavnej hlavy a hriadeľom	mm	65
elektrické zariadenie	Hlavný výkon/krútiaci moment	Kw / nm	Nová generácia 7,5 kW, 47,75 nm. Oceľové diely s kapacitou spracovania nad 80 rokov môžu byť voliteľne vybavené 11 kW, 70,03nm

	X/z/y osi motora napájanie/krútiaci moment	Kw / nm	1,3 kW/8,39nm
	X/Z Power/krútiaci moment motora hlavičky	Kw / nm	1,7 kW/8nm
	Maximálna rýchlosť motora elektrickej hlavy	r/min	5000
druhý	Brzdové zariadenie vretena		hydraulický tlak


	Sklon	°	35 °
	Dĺžka stroja x šírka x výška	mm	2200x1580x1900
	Celková hmotnosť celého stroja	Kg	3430
	Celkový výkon	kw	13
	Priemerná spotreba energie	Kw / h	2

Presnosť strojového nástroja

Presnosť stroja, štandard faktora Jingfus ：
Hlavná skúšobná položka	Schéma	Továreň


Vretená radiálny rytmus		Detekovať runt vonkajšieho kužeľa	0.0035


Opakovaná poloha osi x		Zistite opakované umiestnenie osi X. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.003


Opakovacia poloha z osi Z		Zistite opakované umiestnenie na osi Z. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.003


Opaková poloha osi y		Zistite opakované umiestnenie na osi y. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.004


C Axis Opakovanie polohy		Zistite premiestnenie pevného bodu osi C, Poznámka: Najprv predpovedajte asi 50-krát na kompenzáciu chyby studeného motora a horúcich motorov a potom zistí opakované umiestnenie	20 oblúkových sekúnd


C poloha osi otáča		Zistite presnosť náhodnej polohy osi C, Poznámka: Najprv predpovedajte asi 50-krát na kompenzáciu chyby studeného motora a horúceho motora a potom skontrolujte opakované nastavenia	72 oblúkových sekúnd


Porazenie hlavnej hlavy		Kužeľový rytmus	0.015

Porazenie hlavnej hlavy		Porazenie	0.01

Ak chce zákazník otestovať presnosť ISO alebo VD1 osi x/z/y, určí sa v čase napísania zmluvy. Zákazník musí túto položku otestovať v rovnakom čase po počiatočnom prijatí továrne Jingfusi.
