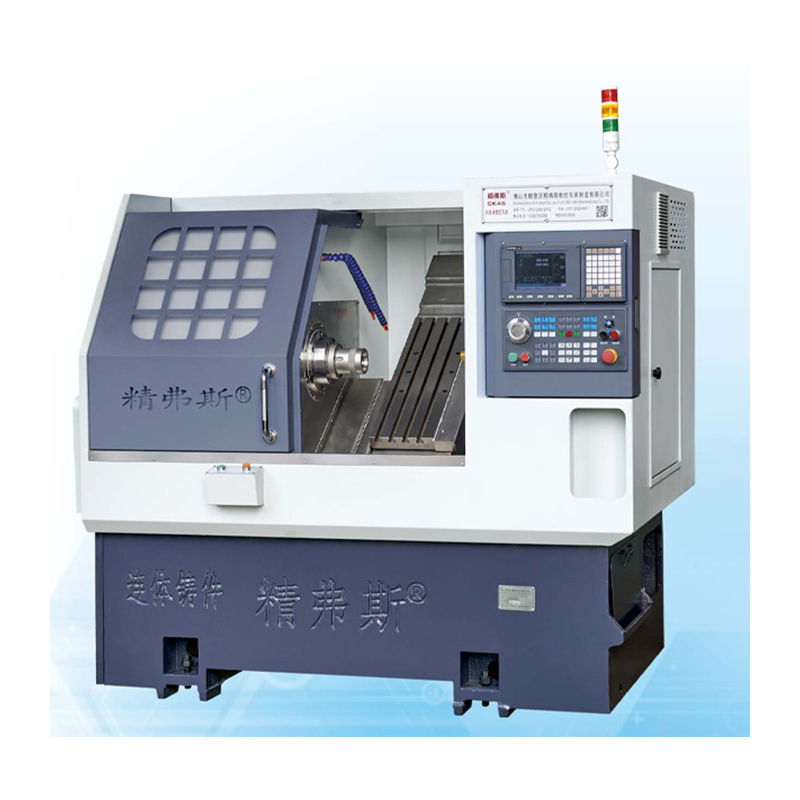

CNC otáčanie a frézovací stroj

Stroj na otáčanie a mletie Jingfusi® CNC je dokonalým riešením pre presné kovové práce. Či už chcete vyrábať zložité komponenty alebo jednoduché diely, náš stroj je navrhnutý tak, aby vyhovoval vašim výrobným potrebám. Vďaka svojim pokročilým vlastnostiam a vysokokvalitným komponentom je náš stroj na otáčanie a frézovanie CNC ideálnou voľbou pre podniky, ktoré sa snažia zefektívniť svoj výrobný proces.

Model:CK76DTY

Odoslať dopyt

Popis produktu

Presné obrábanie pre zvýšenú produktivitu

Náš stroj na otáčanie a frézovanie CNC je navrhnutý pre presnosť a presnosť. Využíva pokročilé technológie na zabezpečenie toho, aby bola každá vyrobená časť najvyššej kvality. Vďaka svojim možnostiam obrábania náš stroj funguje rýchlo, čo vám šetrí čas a zvyšuje vašu produktivitu. Navyše, s jeho ľahko použiteľným rozhraním môžete ľahko nastaviť a spustiť svoje úlohy s ľahkosťou.

Všestrannosť pre rôzne aplikácie

Náš stroj na otáčanie a frézovanie CNC je všestranný a dokáže zvládnuť širokú škálu aplikácií. Je špeciálne navrhnutý tak, aby manipuloval s komponentmi rôznej zložitosti, vďaka čomu je ideálnym strojom pre výrobcov, ktorí vyrábajú rôzne diely. Či už vyrábate zložité letecké komponenty alebo jednoduché mechanické časti, náš stroj zvládne vaše potreby.

Nákladovo efektívne riešenie pre malých a veľkých výrobcov

Náš stroj na otáčanie a frézovanie CNC je nákladovo efektívnym riešením pre malé a veľké spoločnosti. Vďaka svojim pokročilým funkciám z neho robí perfektnú investíciu pre podniky, ktoré sa snažia znížiť svoje prevádzkové náklady a zároveň zvyšujú produktivitu. Vďaka svojim nízkym nákladom na údržbu vám náš stroj môže pomôcť ušetriť peniaze na opravách, zatiaľ čo jeho efektívny výkon zaisťuje, že môžete vyrábať viac častí v kratšom čase.

Pokročilé funkcie pre zvýšený výkon

Náš stroj na otáčanie a frézovanie CNC je plný pokročilých funkcií, vďaka ktorým je dokonalý nástroj na prácu s kovou. Je vybavený vysoko kvalitnými komponentmi, vrátane výkonného motora vretena a vysoko presných lineárnych sprievodcov, čo zabezpečuje, aby každá práca bola dokončená presnosťou a účinnosťou. Jeho flexibilný systém nástrojov navyše umožňuje rýchle zmeny nástrojov, zefektívnenie výrobného procesu a znižovanie prestojov.

Záverom je, že náš stroj na otáčanie a frézovanie CNC je konečným riešením pre presné spracovanie kovov. Jeho pokročilé funkcie, vysokokvalitné komponenty a ľahké použitie z neho robia perfektnú voľbu pre podniky, ktoré chcú zefektívniť svoj výrobný proces. Vďaka svojej univerzálnosti, nákladovej efektívnosti a zvýšeniu výkonnosti je náš stroj perfektnou investíciou pre každého malého alebo veľkého výrobcu, ktorý sa chystá zvýšiť produktivitu, znížiť náklady a produkovať vysokokvalitné komponenty.

Zoznam parametrov

položka	Model sústruhu	jednotka	Ck46dty	Ck52dty
Spracovanie	Maximálny priemer rotácie vretena	mm	Ø 600
	Maximálna dĺžka vonkajšieho kruhu	mm	300
	Maximálny priemer	mm	Ø 45	Ø 55
hlavná os	Maximálna rýchlosť vretena	r/min	6000 (nastavenie 4500)	4200 (nastavenie 3500)

	Typ hlavy vretena		A2-5	A2-6
	Priemer vretena	mm	Ø 56	Ø 66
kŕmenie	X/z/y osi maximálny zdvih	mm	800/400/± 60


	90 ° Power hlava prechádzajúca stredom vretena	mm	60
	Maximálny rýchly pohyb osi x/z/y	m/môj	24 (nastavenie 18) / 24 (nastavenie 18) / 15 (nastavenie 12)
	X/z/y osá skrutkovačka	mm	32/32/32
	X/z/y osá valcová dráha	mm	35/35/35
Veža	Model výkonovej veže (výkonová veža)	Bmt	BMT45 ， voliteľný BMT55

	Kolega	Je	ER25
	Pevná veľkosť držiaka nástroja	mm	25x25
	Priemer držiaka držiaka	mm	Ø25
Výstraž	Hlavný výkon/krútiaci moment	Kw / nm	7,5 kW/hodnotené 47 nm	11 kW/hodnotené 72 nm


	X/z/y osi motora napájanie/krútiaci moment	Kw / nm	Yaskawa 1,8 kW/11,5n. Voliteľné nové generácie2.4 kW/hodnotené 11,5 nm
	Maximálna rýchlosť výkonového motora veže	r/min	80000 ° (Výkon ≤7000 zmena ， 90 ° Power hlava ≤6000 zmena)
	Power/krútiaci moment motorovej hlavy	Kw / nm	8,5 kW/hodnotené 16,5 nm
	Výkon/krútiaci moment nástroja na výmenu veže	Kw / nm	Nová generácia 1,0 kW /3,1 nm
druhý	Brzdové zariadenie vretena		hydraulický tlak


	Sklon	°	35 °
	Dĺžka stroja x šírka x výška	mm	2200x1500x1900
	Celková hmotnosť celého stroja	Kg	3900 kg
	Celkový výkon	kw	15
	Priemerná spotreba energie	Kw / h	3

Presnosť strojového nástroja

Presnosť stroja, štandard faktora Jingfus ：
Hlavná skúšobná položka	Schéma	Továreň


Vretená radiálny rytmus		Detekovať runt vonkajšieho kužeľa	0.0035


Opakovaná poloha osi x		Zistite opakované umiestnenie osi X. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.003


Opakovacia poloha z osi Z		Zistite opakované umiestnenie na osi Z. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.003


Opaková poloha osi y		Zistite opakované umiestnenie na osi y. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.004


C Axis Opakovanie polohy		Zistite premiestnenie pevného bodu osi C, Poznámka: Najprv predpovedajte asi 50-krát na kompenzáciu chyby studeného motora a horúcich motorov a potom zistí opakované umiestnenie	20 oblúkových sekúnd


C poloha osi otáča		Zistite presnosť náhodnej polohy osi C, Poznámka: Najprv predpovedajte asi 50-krát na kompenzáciu chyby studeného motora a horúceho motora a potom skontrolujte opakované nastavenia	72 oblúkových sekúnd


Porazenie hlavnej hlavy		Kužeľový rytmus	0.015

Porazenie hlavnej hlavy		Porazenie	0.01

Ak chce zákazník otestovať presnosť ISO alebo VD1 osi x/z/y, určí sa v čase napísania zmluvy. Zákazník musí túto položku otestovať v rovnakom čase po počiatočnom prijatí továrne Jingfusi.
