CNC sústružnícky a frézovací stroj

Po nahromadení rozsiahlych odborných znalostí vo výrobe CNC sústružníckych a frézovacích strojov je spoločnosť Jingfusi® dobre vybavená na to, aby mohla ponúknuť rozmanitý výber týchto strojov. Naše vysokokvalitné CNC sústružnícke a frézovacie stroje sú prispôsobené tak, aby vyhovovali rôznym aplikáciám. Ak by ste potrebovali pomoc, neváhajte využiť našu online podporu v reálnom čase. Okrem poskytnutého katalógu produktov ponúkame aj možnosť prispôsobenia jedinečných produktov podľa vašich presných požiadaviek a špecifikácií.

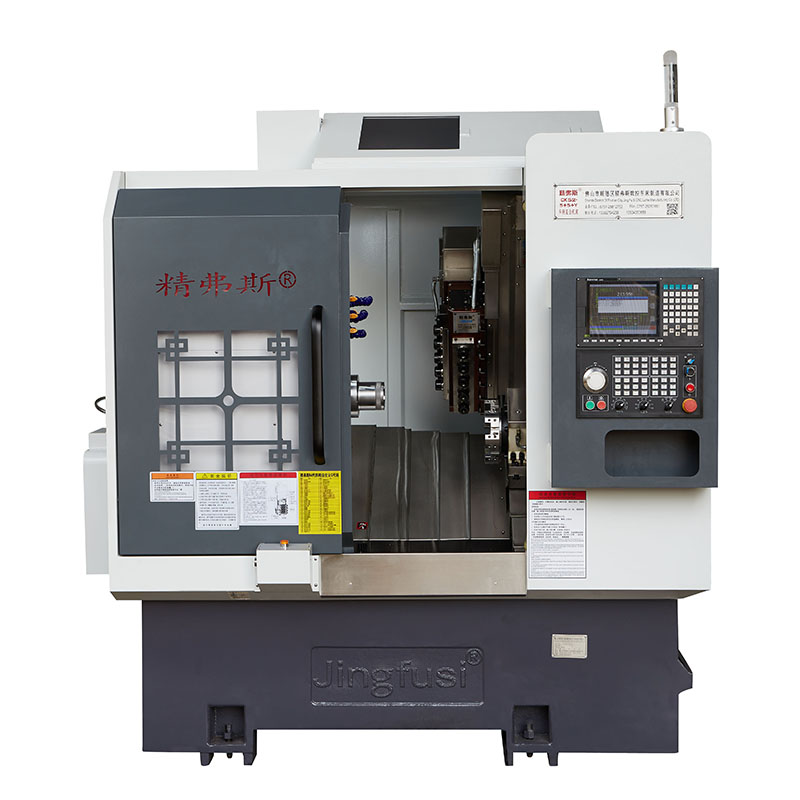

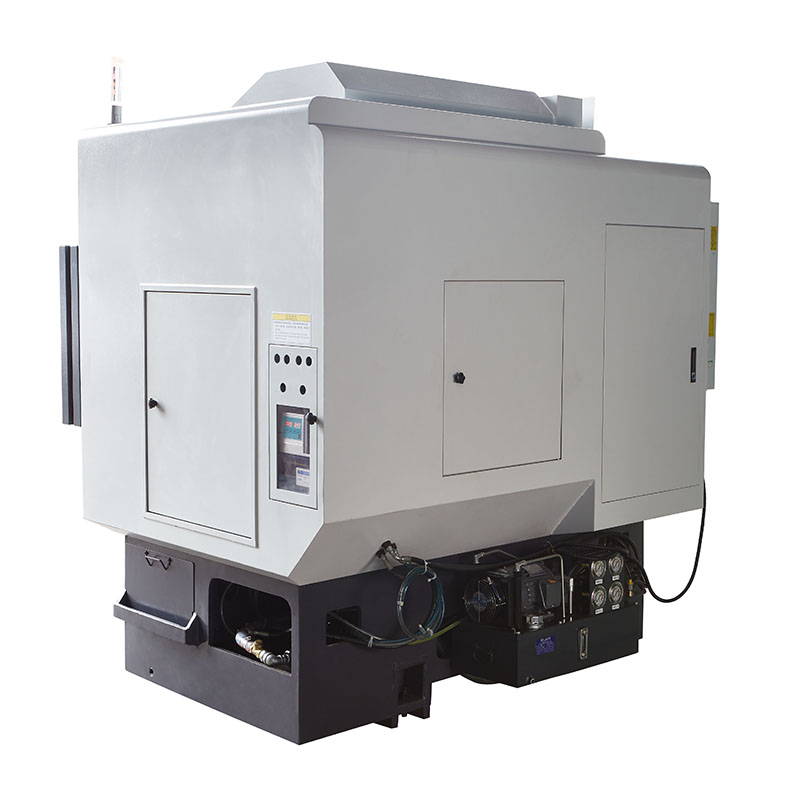

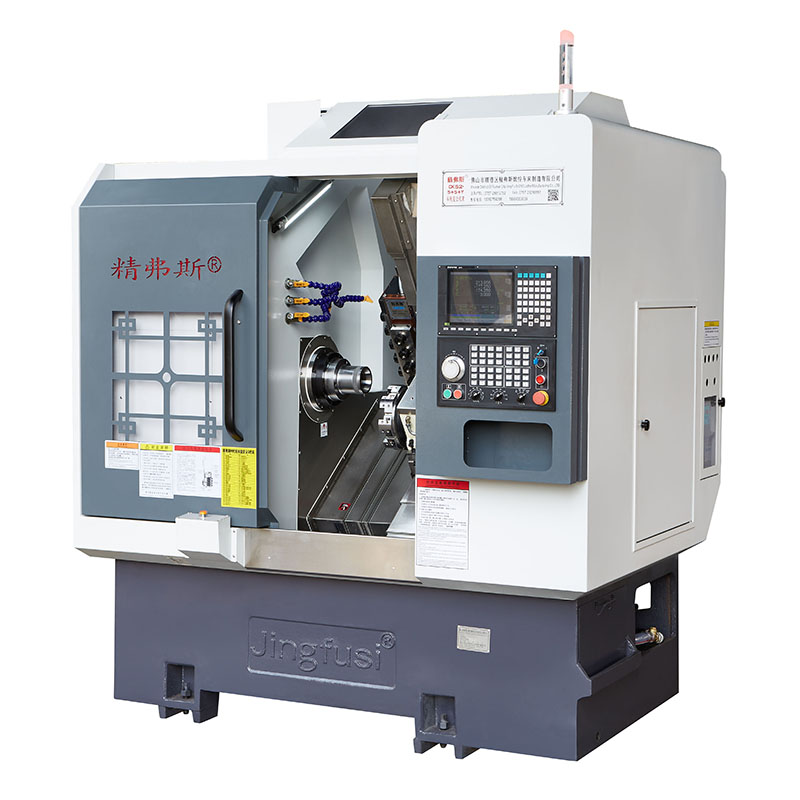

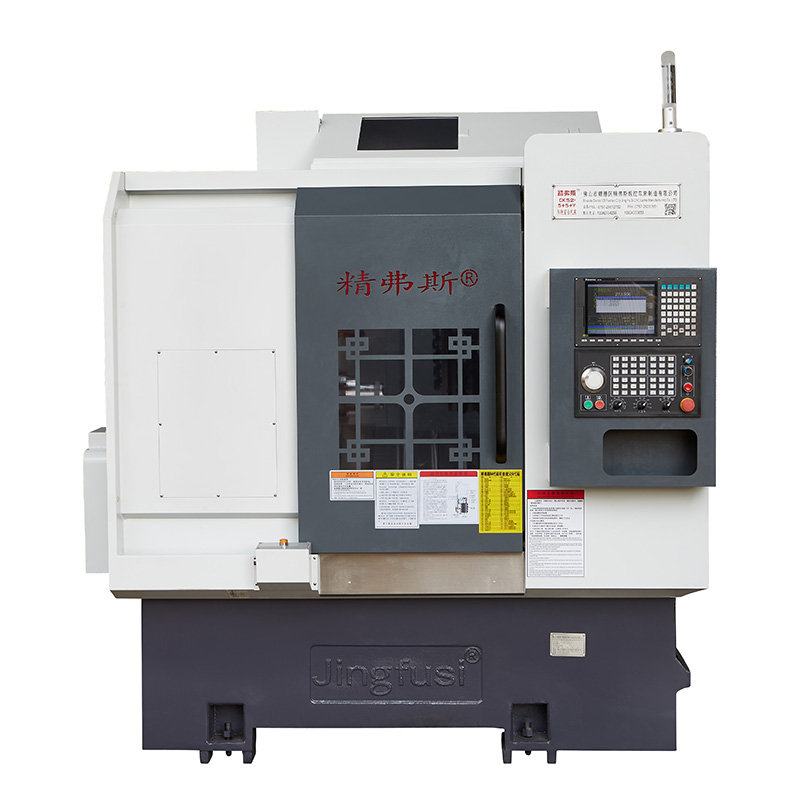

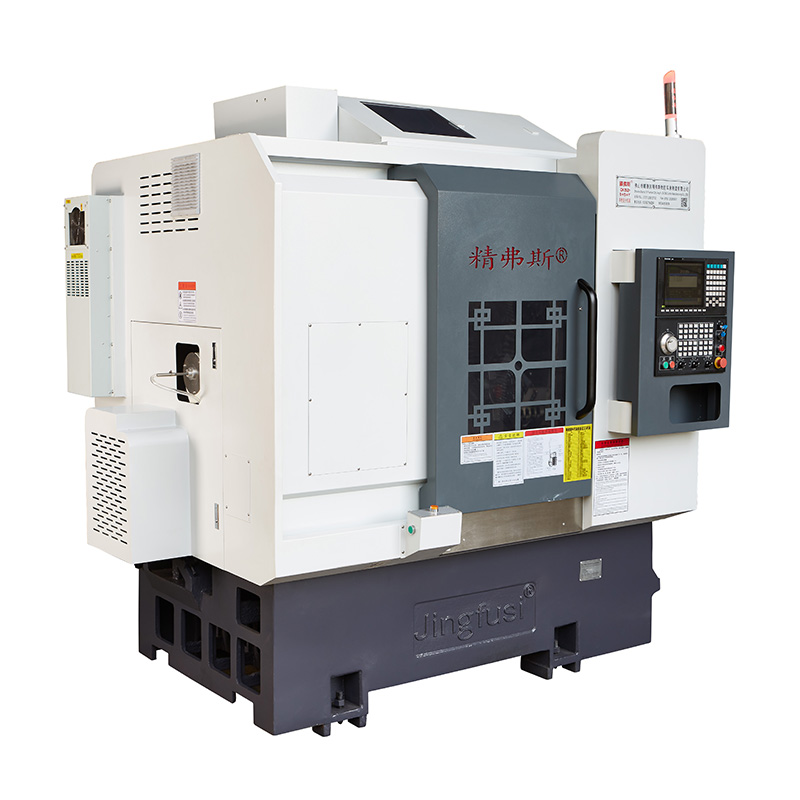

Model:CK76DTY

Odoslať dopyt

Popis produktu

Vďaka našim rozsiahlym skúsenostiam s výrobou CNC sústružníckych a frézovacích strojov je spoločnosť Jingfusi® plne pripravená poskytnúť širokú škálu týchto strojov. Naše CNC sústružnícke a frézovacie stroje sú najvyššej kvality a dajú sa prispôsobiť rôznym aplikáciám. Ak potrebujete pomoc, neváhajte využiť našu živú online podporu. Okrem toho ponúkame flexibilitu na prispôsobenie exkluzívnych produktov tak, aby zodpovedali vašim špecifickým potrebám a špecifikáciám, a to nad rámec toho, čo je uvedené v našom katalógu produktov.

Zoznam parametrov

položka	Model sústruhu	jednotka	CK46DTY	CK52DTY
Rozsah spracovania	Maximálny priemer otáčania vretena	mm	Ø 600
	Maximálna dĺžka vonkajšieho kruhu otáčania	mm	300
	Maximálny priemer tyče	mm	Ø 45	Ø 55
hlavná os	Maximálna rýchlosť vretena	ot./min	6000 (nastavenie 4500)	4200 (nastavenie 3500)

	Typ vretenovej hlavy		A2-5	A2-6
	Priemer priechodného otvoru vretena	mm	Ø 56	Ø 66
krmivo	Maximálny zdvih osi X/Z/Y	mm	800/400/±60


	90° výkonná hlava prechádzajúca stredom vretena	mm	60
	Maximálne rýchly pohyb osi X/Z/Y	m/min	24 (nastavenie 18) / 24 (nastavenie 18) / 15 (nastavenie 12)
	Skrutková tyč osi X/Z/Y	mm	32/32/32
	Valčeková dráha osi X/Z/Y	mm	35/35/35
Výkonová veža	Model motorovej veže (motorová veža)	BMT	BMT45, voliteľný BMT55

	Klieština hnacej hlavy	JE	ER25
	Pevná veľkosť držiaka nástrojov	mm	25X25
	Priemer stopky držiaka otvoru	mm	Ø25
Koník	Výkon/krútiaci moment hlavného motora	KW/Nm	7,5 kW/menovitý 47 Nm	11 kW/menovitý 72 Nm


	Výkon/krútiaci moment motora osi X/Z/Y	KW/Nm	yaskawa 1,8 kW/11,5 N. Voliteľná nová generácia 2,4 kW/menovitý 11,5 Nm
	Maximálna rýchlosť motora veže	ot./min	80 000 ° (výmena hlavy ≤ 7 000, výmena hlavy 90 ° ≤ 6 000)
	Výkon motora výkonovej hlavy/krútiaci moment	KW/Nm	8,5 kW/menovitý 16,5 Nm
	Výkon/krútiaci moment motora na výmenu nástrojov revolverovej hlavy	KW/Nm	Nová generácia 1,0 KW /3,1NM
iné	Brzdové zariadenie polohy vretena		hydraulický tlak


	Sklon postele	°	35°
	Dĺžka obrábacieho stroja X šírka X výška	mm	2200X1500X1900
	Celková hmotnosť celého stroja	KG	3900 kg
	Celkový výkon	kw	15
	Priemerná spotreba energie	kw/h	3

Presnosť obrábacieho stroja

Presnosť stroja, štandard Jingfusovho faktora ：
Hlavná testovacia položka	Schematický diagram	Továrenský štandard


Radiálny úder vretena		Zistite hádzanie vonkajšieho kužeľa	0.0035


Opakovaná poloha osi X		Zistiť opakované umiestnenie osi X. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.003


Opakovaná poloha osi Z		Zistiť opakované polohovanie na osi Z. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.003


Opakovaná poloha osi Y		Zistiť opakované polohovanie na osi Y. Poznámka: Najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované polohovanie.	0.004


Opakovaná poloha osi C		Zistite premiestnenie pevného bodu osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom zistite opakované umiestnenie	20 oblúkových sekúnd


Poloha osi C otočná		Zistite presnosť náhodnej polohy osi C, poznámka: najprv predpovedajte asi 50-krát, aby ste kompenzovali chybu studeného motora a horúceho motora, a potom skontrolujte opakované nastavenia	72 oblúkových sekúnd


Silový upínací úder hlavy		Kužeľový tep	0.015

Silový upínací úder hlavy		Upínacie tepovanie	0.01

Ak si zákazník želá otestovať presnosť ISO alebo VD1 osi X/Z/Y, určí sa to pri podpise zmluvy. Zákazník musí otestovať túto položku v rovnakom čase ako prvé akceptovanie Jingfusi Factory.
