CNC s viacerými úlohami

Predstavujeme CNC Multi-Tasking Turning Center Machine-konečné riešenie pre kvalitné presné obrábanie. Tento výkonný stroj bol navrhnutý tak, aby vyhovoval požiadavkám dokonca aj najkomplexnejších aplikácií na otáčanie, čo z neho robí ideálnu voľbu pre podniky, ktoré vyžadujú najvyššiu úroveň presnosti a efektívnosti.

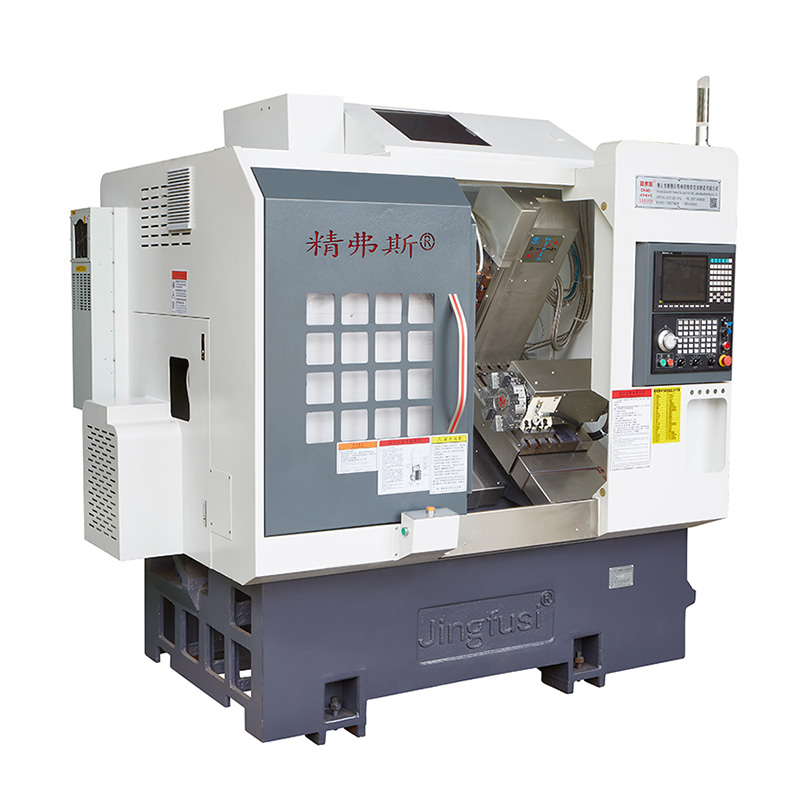

Model:CK52-5+5+Y

Odoslať dopyt

Popis produktu

Aby sa vydržal, je CNC Multi-Tasking Turning Center Machine odolný a spoľahlivý stroj, ktorý je schopný zvládnuť širokú škálu úloh-od jednoduchých otáčajúcich a vŕtacích operácií po zložitejšie úlohy, ako je mletie, rezanie vlákien a ďalšie.

Jednou z kľúčových funkcií stroja CNC Multi-Tasking Center Center je jeho pokročilý riadiaci systém, ktorý umožňuje operátorom ľahko programovať a ovládať všetky aspekty procesu obrábania, čím sa zabezpečuje maximálna presnosť a presnosť. Vďaka svojmu užívateľsky prívetivé rozhranie sa tento stroj ľahko používa a dá sa rýchlo prispôsobiť tak, aby vyhovoval potrebám akejkoľvek úlohy.

Okrem svojho pokročilého riadiaceho systému sa stroj na odbočky CNC Multi-Tasking Center môže pochváliť aj radom vysoko kvalitných komponentov vrátane pokročilého vretendového systému, vysoko presných lineárnych vodičov a odolnej liatinovej základne. Tieto komponenty pracujú v perfektnej harmónii, aby sa zabezpečilo, že každá úloha je dokončená na najvyššej úrovni.

Či už ste malá firma alebo väčšia spoločnosť, stroj CNC Multi-Tasking Center Center je ideálnou voľbou pre všetky vaše potreby v oblasti obrábania. Vďaka svojim pokročilým vlastnostiam, odolnej konštrukcii a výnimočnej presnosti tento stroj určite prekročí vaše očakávania a poskytne vám roky spoľahlivého a kvalitného výkonu.

Záverom možno povedať, že stroj CNC Multi-Tasking Turning Center je najlepším riešením pre podniky, ktoré si vyžadujú to najlepšie v presnom obrábaní. Vďaka svojim pokročilým funkciám, užívateľsky príjemným rozhraním a spoľahlivej konštrukcii vám určite poskytne roky spoľahlivého a efektívneho výkonu. Tak prečo čakať? Kontaktujte nás ešte dnes a získajte viac informácií o tomto neuveriteľnom stroji a o tom, ako môže zmeniť vaše podnikanie.

Cestovný diagram stroja

Podrobnosti o produkte

Zoznam parametrov

položka	spokojnosť	jednotka	CK46-5+5+Y	CK52-5+5+Y
Spracovanie	Hojdať sa cez posteľ	mm	Ø 500
	Maximálna dĺžka vonkajšieho kruhu	mm	320
	Maximálny priemer	mm	Ø 45	Ø 51 ~ 55
hlavná os	Maximálna rýchlosť vretena	r/min	6000 (nastavené na 4000)	4500 (nastavené na 3500)
	Typ hlavy vretena		A2-5	A2-6
	Priemer vretena	mm	Ø 56	Ø 66
kŕmenie	X/z/y osi maximálny zdvih	mm	800/470/310
	Maximálny rýchly pohyb osi x/z/y	m/môj	24 (nastavenie 18)/24 (nastavenie 18)/15 (nastavenie 8)
	X/z/y osá skrutkovačka	mm	32/32/25
	X/z/y osi osi	mm	35/35/25
Veža noža	Osem staníckej veže	Počítač	8 staníc, ktoré môžu byť vybavené držiakmi nástrojov s dvoma otvormi, voliteľné s 12 stanicami
Hlavná hlava	Formulár na zadržiavanie nástroja		ER25
	Maximálna rýchlosť energie	r/min	6000 (nastavené na 4000), sa dá bežne používať na spracovanie výrobkov od 4000
	Maximálne inštalačné vŕtanie a priemer mletia hlavy	mm	Ø 16
	Vzdialenosť medzi hriadeľom hlavnej hlavy a hriadeľom	mm	65
elektrické zariadenie	Hlavný výkon/krútiaci moment	Kw / nm	7,5 kW/47,75 nm, voliteľné 11 kW/70,03nm pre oceľové diely s kapacitou spracovania 80 a viac
	X/z/y osi motora napájanie/krútiaci moment	Kw / nm	Yaskawa 1,8 kW/11,5 nm. Voliteľná nová generácia 2,4 kW/hodnotené 11,5 nm
	X/Z Power/krútiaci moment motora hlavičky	Kw / nm	2,4 kW/11,5 nm
	Maximálna rýchlosť motora elektrickej hlavy	r/min	5000
druhý	Brzdové zariadenie vretena		hydraulický tlak
	Sklon	°	35 °
	Nôž doska stola dĺžka x šírka	mm	700x290
	Dĺžka stroja x šírka x výška	mm	2200x1580x2000
	Celková hmotnosť celého stroja	Kg	3430
	Celkový výkon	kw	13
	Priemerná spotreba energie	Kw / h	2

Presnosť strojového nástroja

Presnosť stroja, štandard faktora Jingfus ：
Hlavná skúšobná položka	Schéma	Továreň


Vretená radiálny rytmus		Detekovať runt vonkajšieho kužeľa	0.0035


Opakovaná poloha osi x		Zistite opakované umiestnenie osi X. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.003


Opakovacia poloha z osi Z		Zistite opakované umiestnenie na osi Z. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.003


Opaková poloha osi y		Zistite opakované umiestnenie na osi y. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.004


C Axis Opakovanie polohy		Zistite premiestnenie pevného bodu osi C, Poznámka: Najprv predpovedajte asi 50-krát na kompenzáciu chyby studeného motora a horúcich motorov a potom zistí opakované umiestnenie	20 oblúkových sekúnd


C poloha osi otáča		Zistite presnosť náhodnej polohy osi C, Poznámka: Najprv predpovedajte asi 50-krát na kompenzáciu chyby studeného motora a horúceho motora a potom skontrolujte opakované nastavenia	72 oblúkových sekúnd


Porazenie hlavnej hlavy		Kužeľový rytmus	0.015

Porazenie hlavnej hlavy		Porazenie	0.01

Ak chce zákazník otestovať presnosť ISO alebo VD1 osi x/z/y, určí sa v čase napísania zmluvy. Zákazník musí túto položku otestovať v rovnakom čase po počiatočnom prijatí továrne Jingfusi.
