CNC frézovanie a otáčanie kompozitného stroja

Mletie CNC a otáčanie kompozitného stroja vyrobeného v Číne dodávateľov, často označovaný ako stroj na mlyn CNC, je všestranným kusom výrobného zariadenia, ktoré kombinuje schopnosti frézovacích a otáčajúcich sa procesov. Tento stroj je navrhnutý pre presné obrábanie a ponúka širokú škálu aplikácií v rôznych odvetviach.

Model:CK46DTY

Odoslať dopyt

Popis produktu

Schopnosť frézovania: Mletie CNC a otáčanie kompozitného stroja sú vybavené frézovacími nástrojmi, ktoré môžu vykonávať operácie, ako sú vŕtanie, nuda, tvarovanie a štrbina. Tieto nástroje sa používajú na odstránenie materiálu z obrobku na vytvorenie zložitých tvarov a funkcií.

Schopnosť otáčania: CNC sústruh s vežičkou a hydraulickým chvostom má vreteno na sústruhové vreteno so schopnosťou otáčať obrobok. Toto vreteno sa používa na otáčanie operácií, ktoré zahŕňajú odstránenie materiálu rezaním, keď sa obrobok otáča. Otáčanie sa môže použiť na vytvorenie valcových a kužeľových tvarov, ako aj vlákien.

Ovládanie viacerých osí: Stroje CNC Mlyn-Turn často obsahujú viac osi pohybu, čo umožňuje presné a zložité obrábanie. Tieto osi môžu obsahovať x, y, z a otáčané osi, ktoré umožňujú obrábanie častí z viacerých uhlov a orientácií.

Automatický menič nástrojov: Kombinovaný stroj na otáčanie a mletie veže môže obsahovať automatický menič nástrojov, ktorý dokáže rýchlo a efektívne vymeniť rôzne rezné nástroje, čo umožňuje nepretržité obrábanie a zvýšenú všestrannosť.

Upína obrobky: Stroj je vybavený mechanizmami na bezpečné upínanie a držanie obrobku na mieste počas obrábania, čím sa zabezpečuje presnosť a opakovateľnosť.

Integrácia CAD/CAM: Stroje CNC Mlyn-Turn sú zvyčajne ovládané počítačovým softvérom, ktorý dokáže interpretovať súbory CAD (počítačom podporovaný dizajn) a CAM (počítačovo podporované výrobné) súbory. To umožňuje presné programovanie obrábaní operácií a výrobu zložitých častí.

Vysoká presnosť: Tieto stroje sú známe svojimi vysokými presnosťami a prísnymi toleranciami, vďaka čomu sú vhodné pre aplikácie, ktoré vyžadujú zložité a presné obrábanie.

Univerzálnosť: Stroje CNC Mlyn-Turn sú všestranné a môžu sa používať v širokej škále odvetví vrátane letectva, automobilového, lekárskeho a všeobecného výroby.

Účinnosť: Kombinácia mletia a otáčania operácií v jednom stroji zvyšuje účinnosť výroby, pretože znižuje potrebu viacerých nastavení a prevodov medzi rôznymi strojmi.

Komplexná výroba dielcov: Stroje CNC mlynov sú ideálne na výrobu zložitých častí s frézovanými a otočenými funkciami, pretože môžu vykonávať všetky požadované operácie v jednom nastavení.

Tieto automatické otáčanie a mletie kombinované stroje sa bežne používajú pri výrobe komponentov a častí, ktoré vyžadujú zložité a presné obrábanie, ako sú komponenty motora, letecké časti, zdravotnícke pomôcky a ďalšie. Sú cenným prínosom v moderných výrobných procesoch, pretože zefektívňujú výrobu a zvyšujú efektívnosť.

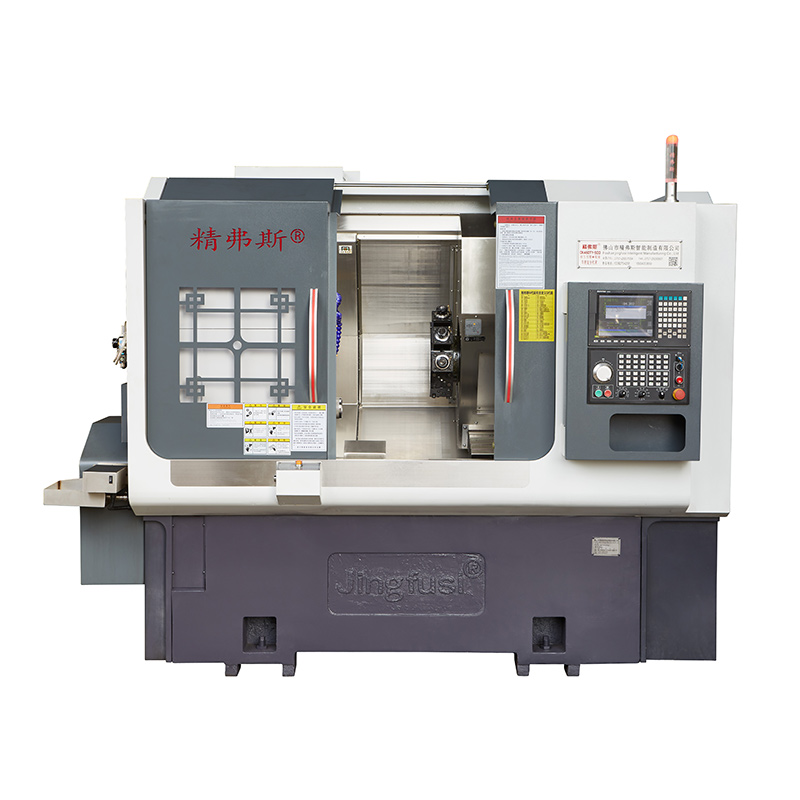

CNC frézovanie a otáčanie kompozitného stroja cestovného diagramu

CNC Milling and Turning Composite Machine

Podrobnosti o produkte

CNC frézovanie a zoznam parametrov kompozitného počítača

položka	Model sústruhu	jednotka	Ck52dty	Ck76dty	Ck46dty
Spracovanie	Maximálny priemer rotácie vretena	mm	Ø 700
	Maximálna dĺžka vonkajšieho kruhu	mm	520
	Maximálny priemer	mm	Ø 55	Ø 72	Ø 45
hlavná os	Maximálna rýchlosť vretena	r/min	4200 (nastavenie 3500)	3200 (nastavenie 2000)	6000 (sada 4500)
	Typ hlavy vretena		A2 - 6	A2 -8	A2 - 5
	Priemer vretena	mm	Ø 66	Ø 86	Ø 56
kŕmenie	X/z/y osi maximálny zdvih	mm	260/500/± 60
	90 ° Power hlava prechádzajúca stredom vretena	mm	30
	Maximálny rýchly pohyb osi x/z/y	m/môj	24 (nastavenie 16)/ 24 (nastavenie 16)/ 14 (nastavenie 8)
	X/z/y osá skrutkovačka	mm	40
	X/z/y osá valcová dráha	mm	35/45/35
Veža	Model výkonovej veže (výkonová veža)	Bmt	BMT55
	Kolega	Je	ER32
	Pevná veľkosť držiaka nástroja	mm	25x25
	Priemer držiaka držiaka	mm	Ø32
elektrické zariadenie	Hlavný výkon/krútiaci moment	Kw / nm	11 kW/hodnotené 72 nm	15 kW/hodnotené 98 nm	7,5 kW/hodnotené 47 nm
	X/z/y osi motora napájanie/krútiaci moment	Kw / nm	Yaskawa 2,9 kW /18,6nm，optional nová generácia3.1 kW /15nm
	Výkon/krútiaci motor motora veže energie	Kw / nm	Nová generácia 3,1 kW/15nm
	Maximálna rýchlosť výkonového motora veže	r/min	6000 (nastavenie 4000), bežná rýchlosť <4000
	Power/krútiaci moment motorovej hlavy	Kw / nm	3,1 kW/15nm
	Výkon/krútiaci moment nástroja na výmenu veže	Kw / nm	Nová generácia 1,0 kW /3,1 nm
Výstraž	Štrbina	mm	520
	Maximálny hydraulický zdvih chvosta	mm	100
	Konzervačný kužeľový kužeľ	Mk	Mohs 5#
	Maximálna vzdialenosť medzi špičkou a skľučovadlom	mm	690
druhý	Brzdové zariadenie vretena		Hydraulický, voliteľný programovateľný
	Sklon	°	30 ° alebo 15 °
	Dĺžka stroja x šírka x výška	mm	2500x1680x1900
	Celková hmotnosť celého stroja	Kg	5 000 kg
	Celkový výkon	kw	20
	Priemerná spotreba energie	Kw / h	3

Presnosť sústruženia a frézovania veže

Presnosť stroja, štandard faktora Jingfus ：
Hlavná skúšobná položka	Schéma	Detekcia	Továreň


Vretená radiálny rytmus		Detekovať runt vonkajšieho kužeľa	0.0035


Opakovaná poloha osi x		Zistite opakované umiestnenie osi X. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.003


Opakovacia poloha z osi Z		Zistite opakované umiestnenie na osi Z. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.003


Opaková poloha osi y		Zistite opakované umiestnenie na osi y. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.004


C Axis Opakovanie polohy		Zistite premiestnenie pevného bodu osi C, Poznámka: Najprv predpovedajte asi 50-krát na kompenzáciu chyby studeného motora a horúcich motorov a potom zistí opakované umiestnenie	20 oblúkových sekúnd


C poloha osi otáča		Zistite presnosť náhodnej polohy osi C, Poznámka: Najprv predpovedajte asi 50-krát na kompenzáciu chyby studeného motora a horúceho motora a potom skontrolujte opakované nastavenia	72 oblúkových sekúnd


Porazenie hlavnej hlavy		Kužeľový rytmus	0.015

Porazenie hlavnej hlavy		Porazenie	0.01

Ak chce zákazník otestovať presnosť ISO alebo VD1 osi x/z/y, určí sa v čase napísania zmluvy. Zákazník musí túto položku otestovať v rovnakom čase po počiatočnom prijatí továrne Jingfusi.
