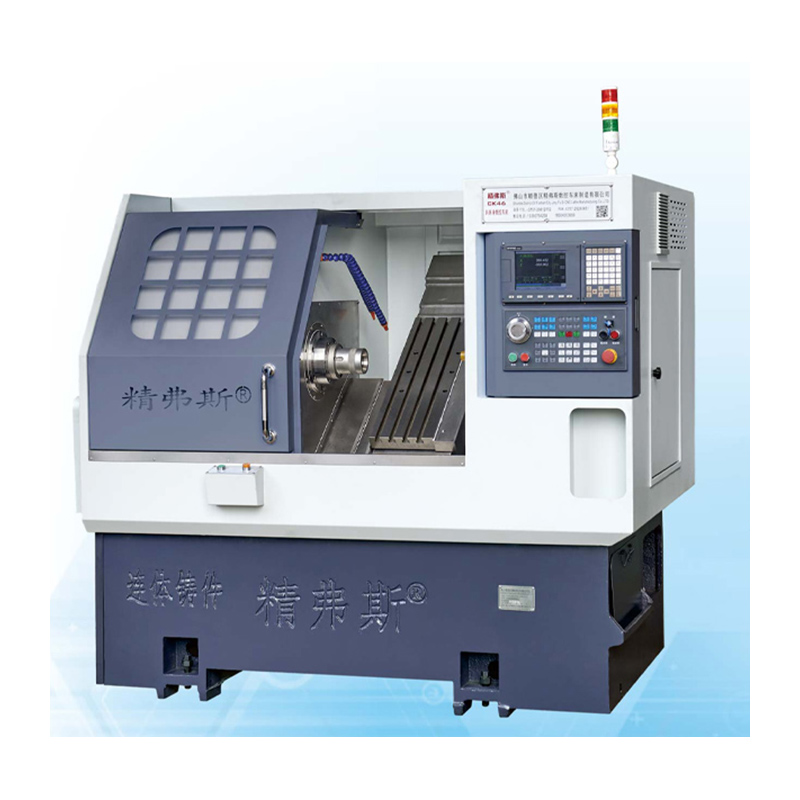

CNC sústruh so naklonenou posteľou

CNC sústruh Jingfusi® CNC so skloneným lôžkom je vyrobený z vybraného vysokokvalitného živicového piesku a základné lôžko je integrálne odlievané a podrobené prísnemu starnúcemu ošetreniu. Má vysokú rigiditu, vynikajúci výkon a pevnosť absorpcie nárazov, čo zaisťuje stabilitu stroja. Metóda inštalácie skrutkovej tyče namontovanej na strednej a vopred napätej pritiahnutej inštalácii vylepšuje presnosť príslušnosti a spracovania strojového stroja.

Model:CK46

Odoslať dopyt

Popis produktu

Jingfusi® CNC sústruh so skloneným lôžkom má charakteristiky pohodlného odstraňovania čipov, úplných funkcií, vynikajúceho výkonu, vysokej tuhosti, vysokej účinnosti a vysokej presnosti. Používa sa hlavne v automatických častiach, inštalatérskych ventiloch, formách a iných odvetviach. Je tiež vhodný na dávkové spracovanie hriadeľov, diskov a ďalších častí s komplexnými veľkosťami, rôznymi veľkosťami a vysokými presnými požiadavkami. Môže automaticky dokončiť spracovanie čipových vnútorných a vonkajších kruhov, drážok, kužeľov, sférických povrchov, rôznych metrických a palcových závitov a iných rotačných telies. Všetky odliatky sú vyrobené z živicového piesku, ktorý prešiel starnutím a má dobrú stabilitu, vysokú pevnosť a dobrú udržanie presnosti.

Cestovný diagram stroja

Podrobnosti o produkte

Zoznam parametrov

projekt		jednotka	Ck46	CK52	Ck76
Maximálna dĺžka otáčania		mm	350
Maximálny priemer otáčania na posteli		mm	Ø 500
Maximálny priemer otáčania na skateboarde		mm	Ø 160
Sklon		°	35 °
Efektívne cestovanie osi x/z		mm	Priemer 1000/400
Špecifikácie skrutiek x/z		mm	32
Špecifikácie koľajnice x/z		mm	35
Napájanie motora x/z		Kw	1.3
Maximálny rýchly pohyb osi x/z		m/môj	24
Dĺžka stroja x šírka x výška		mm	2100x1580x1800
Celková hmotnosť celého stroja		Kg	2600
Nôž		upevniť	8
Štvorcová veľkosť		mm	20x20
Okrúhla veľkosť otvoru veľkosti		mm	Ø20
Celkový výkon		kw	13	13	16
Priemerná spotreba energie		Kw / h	2	2	2.5
hlavný hriadeľ	Forma koncovej tváre vretena		A2-5	A2-6	A2 -8


	Maximálna rýchlosť vretena	r/min	6000 (nastavené na 4500)	4200 (nastavené na 3500)	3200 (nastavené na 2500)
	Napájanie motora	Kw	7.5	7.5	11
	Menovitý krútiaci moment motora vretena	Nm	47,8 nm	47,8 nm	72 nm
	Maximálny priemerný priemer	mm	Ø 45	Ø 51	Ø 75

Presnosť strojového nástroja

Presnosť stroja, štandard faktora Jingfus ：
Hlavná skúšobná položka	Schéma	Detekcia	Továreň


Vretená radiálny rytmus,		Detekovať runt vonkajšieho kužeľa	0.0025


Opakovaná poloha osi x		Zistite opakované umiestnenie osi X. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.0025


Opakovacia poloha z osi Z		Zistite opakované umiestnenie na osi Z. POZNÁMKA: Najprv predpovedajte asi 50 -krát na kompenzáciu chyby studeného motora a horúceho motora a potom zisťte opakované umiestnenie.	0.0025


Ak chce zákazník otestovať presnosť ISO alebo VD1 osi x/z/y, určí sa v čase napísania zmluvy. Zákazník musí túto položku otestovať v rovnakom čase po počiatočnom prijatí továrne Jingfusi.
